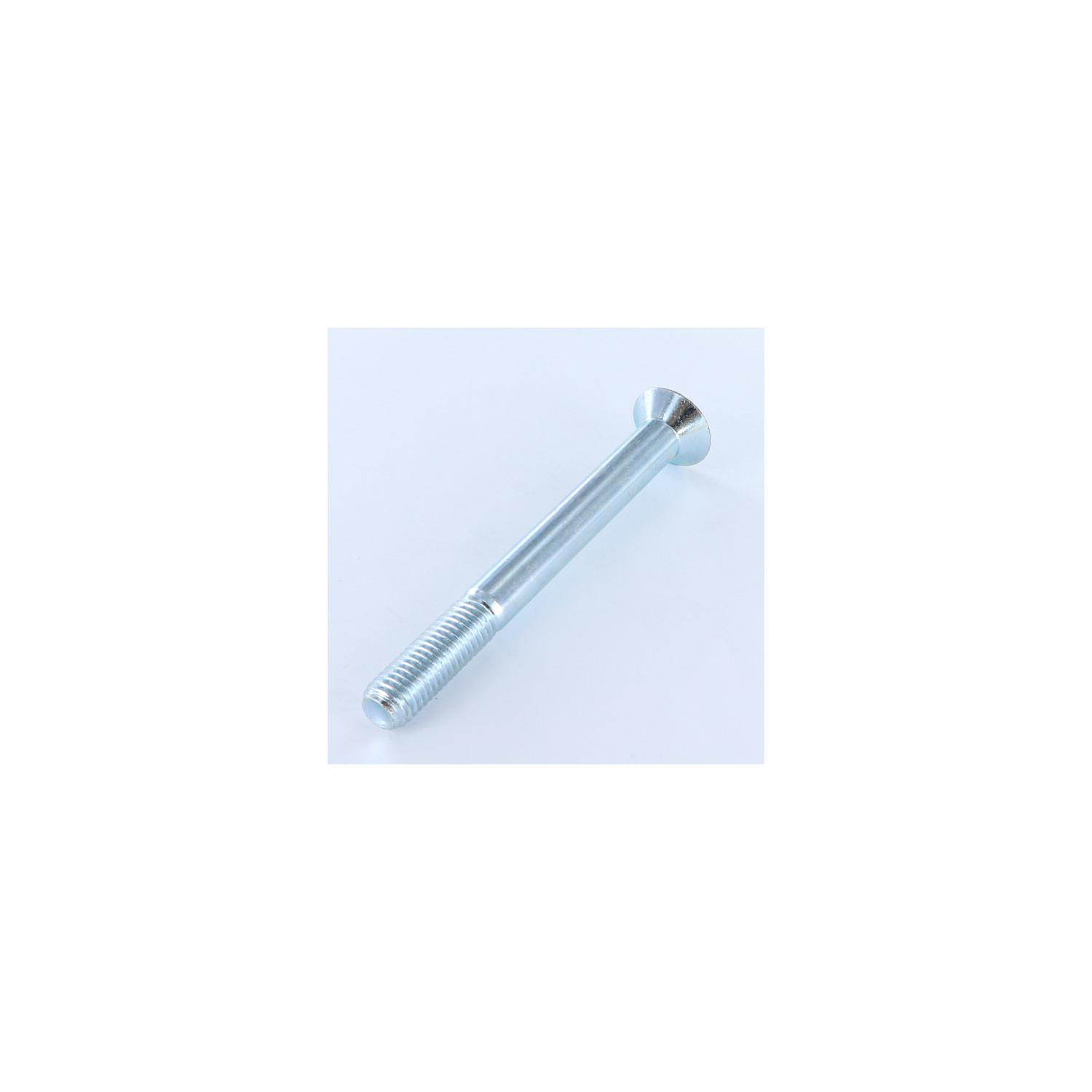

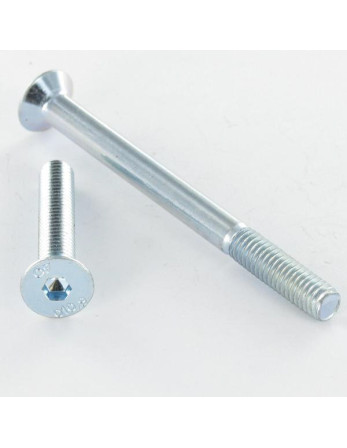

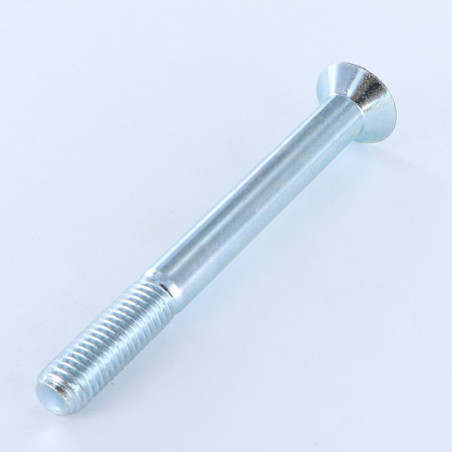

1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse M4X30 Filetée sur 14 Classe 10.9 Clé de 2.5 HC2.5 Acier

Vis métaux FHC tête fraisée empreinte hexagonale creuse M4X30 Filetée sur 14 Classe 10.9 Clé de 2.5 HC2.5 Acier

1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse M4X30 Filetée sur 14 Classe 10.9 Clé de 2.5 HC2.5 Acier

Name: 1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse M4X30 Filetée sur 14 Classe 10.9 Clé de 2.5 HC2.5 Acier
Brand: Vis Express
SKU: 4621403002
Price: 5.1 EUR
Availability: InStock

Référence 4621403002_1

En stock 7566 Pièces

5,10 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	100	500
Prix (€ TTC)	5,10 €	10,14 €	12,18 €	39,06 €

DIN 7991,VS4721 - Vis métaux FHC tête fraisée empreinte hexagonale creuse M4X30 Filetée sur 14 Classe 10.9 Clé de 2.5 HC2.5 Acier zingué

Conditionnement

1 pièce
10 pièces
100 pièces
500 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M4
Diametre en mm: 3.976 - 3.835
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 30
Empreinte: Hexagonal creux
Dimensions empreinte: Clé de 2.5 HC2.5
Pas: Pas standard de 70
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 10.9
Revetement de surface: ZINGUE Blanc

ZINGUE Blanc

Zinguage 3 à 5 µm

Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).

Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.

Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.

Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.

Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages.
Couleur: Gris
Famille de produits: Vis métaux
Sous famille de produit: Tête FHC tête fraisée empreinte hexagonale creuse
Filet: Métaux
Norme: DIN 7991,VS4721
Poids à la pièce: 2.6 GR

En stock 7566 Produits

ean13 3663072105362

Description

Vis métaux FHC tête fraisée empreinte hexagonale creuse M4X30 Filetée sur 14 Classe 10.9 Clé de 2.5 HC2.5 Acier zingué
Diametre = M4, Longueur = 30, Revetement De Surface = Zingue Blanc, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 70, Empreinte = Hexagonal creux, Norme = DIN 7991,VS4721, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC2.5

Guide dimensionnel (en mm)

Diamètre	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
Clef de	2	2.5	3	4	5	6	8	10	10	12	12	14	14
Diametre tete	6	8	10	12	16	20	24	27	30	33	36	36	39
Partie filetée pour vis de longueur <125	12	14	16	18	22	26	30	34	38	42	46	50	54
Partie filetée pour vis de longueu 125 à 200	-	-	-	24	28	32	36	40	44	48	52	56	60
Partie filetée pour vis de longueur >200	-	-	-	-	-	45	49	53	57	61	65	69	73
L=LONGUEUR

Autre références : 3617501926776 1089 4 30 1089 4 30 115/V707 9A-1503213 7001-0152- ZQV6B430AZ 600.0803 VI2127 W58839 54273902 1003878 LN01 230 2038243 VMFHC4X30 FHC4-30 VMTFHC4.0X30 VISOFHC0430 642-0326-6 VMFHC4X30 1002254 ZZ16579 01C11022 12054 910-081 F90HC04X30 VS000443 3663072105362

Cas d'utilisation

Bernard M.
02/04/2017

Vis fixation guide sur semelle défonceuse
gof 6000
