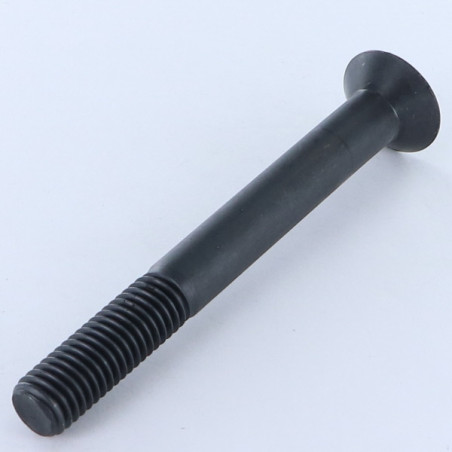

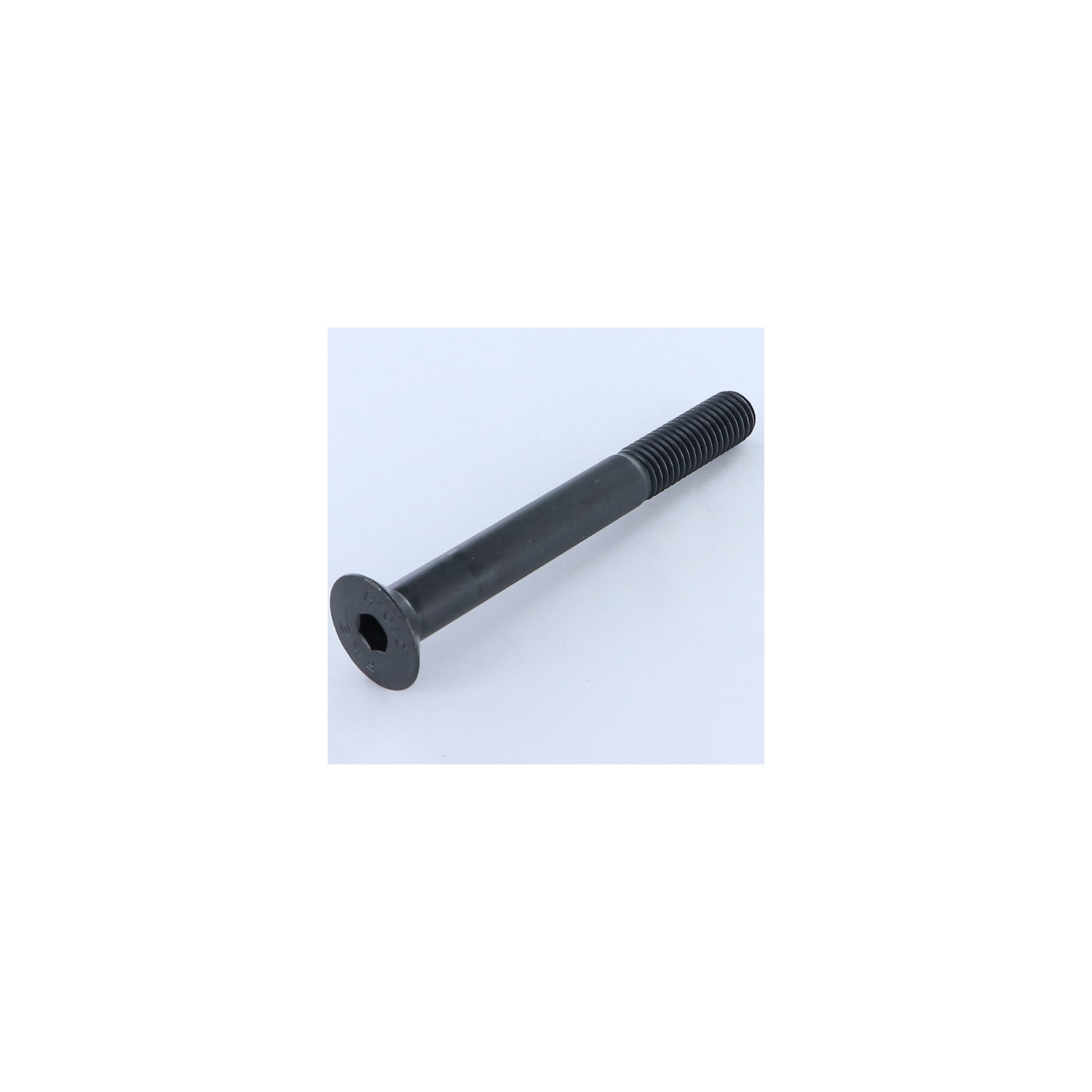

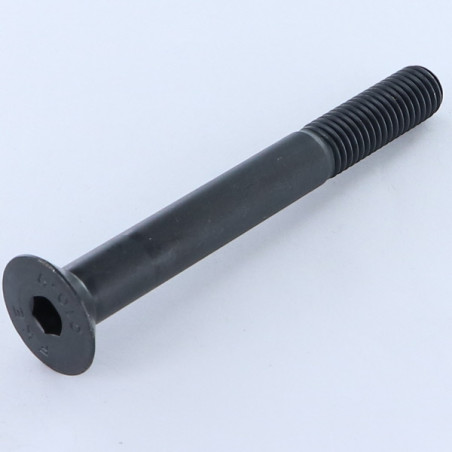

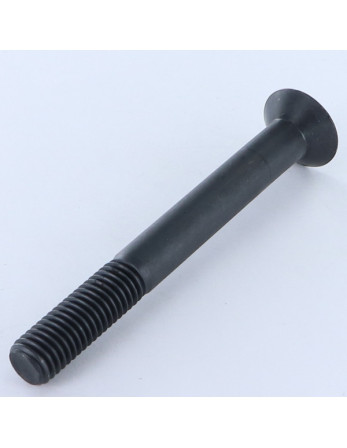

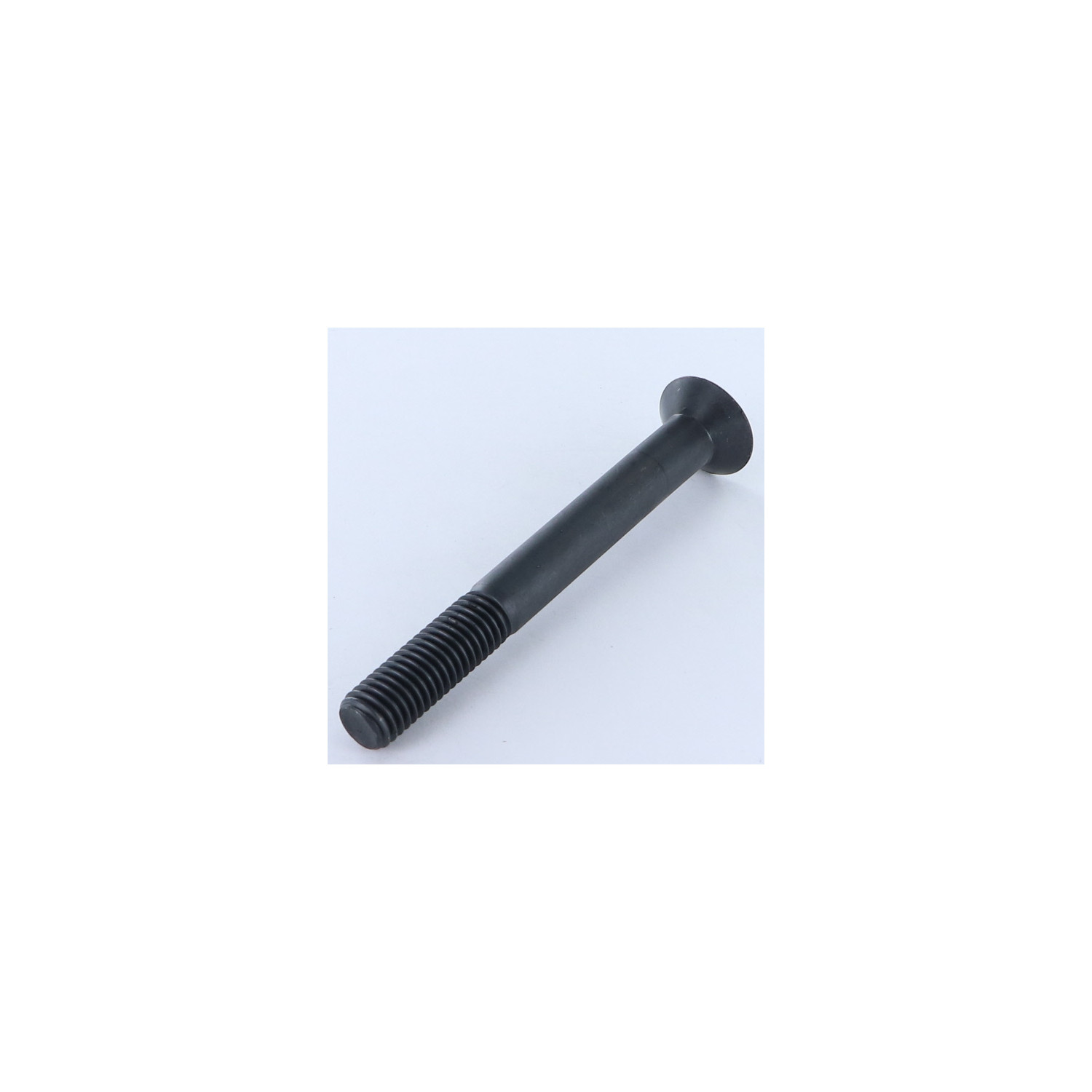

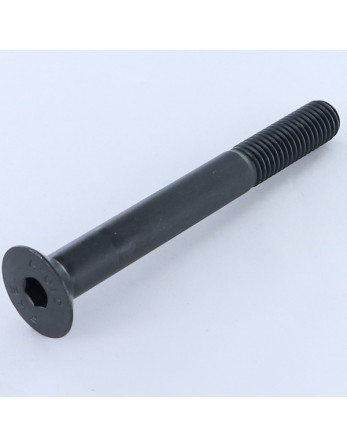

1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse M16X110 Filetée sur 38 Classe 10.9 Clé de 10 HC10 Acier

Vis métaux FHC tête fraisée empreinte hexagonale creuse M16X110 Filetée sur 38 Classe 10.9 Clé de 10 HC10 Acier

1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse M16X110 Filetée sur 38 Classe 10.9 Clé de 10 HC10 Acier

Name: 1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse M16X110 Filetée sur 38 Classe 10.9 Clé de 10 HC10 Acier
Brand: Vis Express
SKU: 4621171101
Price: 5.1 EUR
Availability: InStock

Référence 4621171101_1

En stock 201 Pièces

5,10 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25
Prix (€ TTC)	5,10 €	14,28 €	28,50 €	71,34 €

DIN 7991,VS4721 - Vis métaux FHC tête fraisée empreinte hexagonale creuse M16X110 Filetée sur 38 Classe 10.9 Clé de 10 HC10 Acier brut

Conditionnement

1 pièce
5 pièces
10 pièces
25 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M16
Diametre en mm: 15.962 - 15.692
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 110
Empreinte: Hexagonal creux
Dimensions empreinte: Clé de 10 HC10
Pas: Pas standard de 200
Matiere: Acier brut

Acier brut

L'acier est sensible à la corrosion en milieu humide.

Nos fixations en acier brut peuvent présenter une oxydation en présence d'humidité ou en extérieur. Pour les environnements exposés, privilégiez l'inox ou les fixations traitées anticorrosion.
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Couleur: Gris Acier / Noir
Famille de produits: Vis métaux
Filet: Métaux
Norme: DIN 7991,VS4721
Poids à la pièce: 201 GR
Forme tete: Tête FHC tête fraisée empreinte hexagonale creuse

En stock 201 Produits

ean13 3663072378148

Description

Vis métaux FHC tête fraisée empreinte hexagonale creuse M16X110 Filetée sur 38 Classe 10.9 Clé de 10 HC10 Acier brut
Diametre = M16, Longueur = 110, Classe = 10.9, Matiere = Acier Brut, Pas = Pas standard de 200, Empreinte = Hexagonal creux, Norme = DIN 7991,VS4721, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC10

Guide dimensionnel (en mm)

Diamètre	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
Clef de	2	2.5	3	4	5	6	8	10	10	12	12	14	14
Diametre tete	6	8	10	12	16	20	24	27	30	33	36	36	39
Partie filetée pour vis de longueur <125	12	14	16	18	22	26	30	34	38	42	46	50	54
Partie filetée pour vis de longueu 125 à 200	-	-	-	24	28	32	36	40	44	48	52	56	60
Partie filetée pour vis de longueur >200	-	-	-	-	-	45	49	53	57	61	65	69	73
L=LONGUEUR

Autre références : 3617501162969 TFHC16X110 130958 0004056 130958 3663072378148
