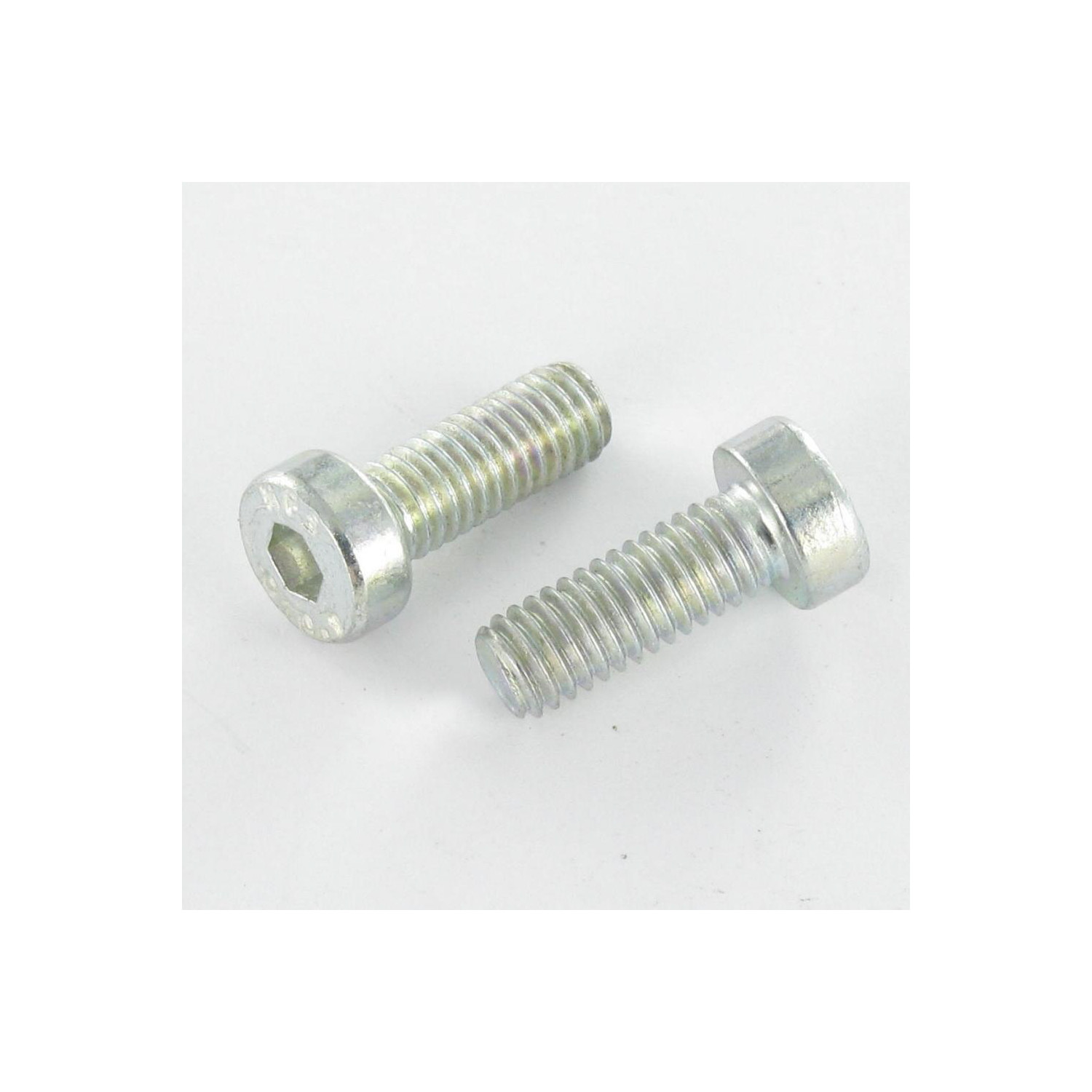

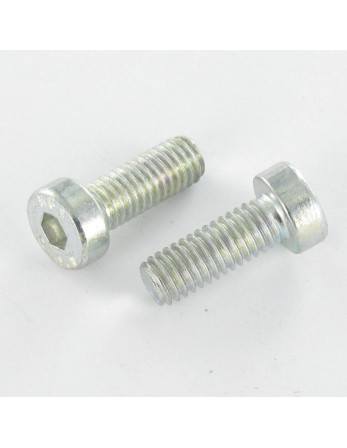

1 x Vis métaux CHC BTR Clé de 4 HC4 M6X20 Filetée sur 18 Classe 10.9 Tête basse Acier zingué
| Nombre de pièces | 1 | 10 | 100 | 500 | 2000 |
| Prix (€ TTC) | 2,22 € | 4,44 € | 13,26 € | 57,54 € | 230,16 € |
- Diametre
- M6
- Diametre en mm
- 5.974 - 5.794
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 20
- Empreinte
- Hexagonal creux
- Dimensions empreinte
- Clé de 4 HC4
- Pas
- Pas standard de 100
- Matiere
- Acier
-
Classe
- CLASSE Classe 10.9
- Revetement de surface
-
ZINGUE Blanc
ZINGUE Blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
- Gris
- Famille de produits
- Vis métaux
- Sous famille de produit
- Tête CHC BTR BTR
- Filet
- Métaux
- Norme
- DIN 7984
- Poids à la pièce
- 4.46 GR
Diametre = M6, Longueur = 20, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete CHC BTR, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 100, Empreinte = Hexagonal creux, Norme = DIN 7984, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC4
Guide dimensionnel (en mm)
| Diamètre | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
| PAS | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| Diametre tete | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 24 | |
| Epaisseur tete | 2 | 2.8 | 3.5 | 4 | 5 | 6 | 7 | 9 | |
| cle | 2 | 2.5 | 3 | 4 | 5 | 7 | 8 | 12 | |
| profondeur empreinte | 1.5 | 2.3 | 2.7 | 3 | 3.8 | 4.5 | 5 | 5.5 | |
| partie filetee | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 38 |
Autre références : 3617501924710 0413166 CHC6-20-TB 910-065 3663072218093
Ces vis sont destinées à la modification d'un gabarit à aiguilles
Achetées en remplacement de vis sur une structure alu démontable pour n'avoir qu'un type de clé 6 pans à utiliser.
j'utilise cette vis pour un assemblage de précision en robotique tête basse impérative filetage partiel ou complet indifférent
Montage sur gabarit de fixation Pour industrie agroalimentaire Pièces assemblées en Delrin
08/04/2026
Dans le cadre de la fabrication de supports de gravure pour machines laser destinées à la joaillerie, l’utilisation de visserie adaptée joue un rôle essentiel dans la précision, la durabilité et la qualité globale du dispositif.
Les vis permettent d’assurer un assemblage rigide et fiable des différents éléments du support, garantissant ainsi un maintien parfait des pièces à graver. Cette stabilité est indispensable pour obtenir une gravure laser de haute précision, notamment sur des matériaux nobles tels que l’or, l’argent ou l’acier inoxydable. Dans le cadre de la fabrication de supports de gravure pour machines laser destinées à la joaillerie, l’utilisation de visserie adaptée joue un rôle essentiel dans la précision, la durabilité et la qualité globale du dispositif.
Les vis permettent d’assurer un assemblage rigide et fiable des différents éléments du support, garantissant ainsi un maintien parfait des pièces à graver. Cette stabilité est indispensable pour obtenir une gravure laser de haute précision, notamment sur des matériaux nobles tels que l’or, l’argent ou l’acier inoxydable.
