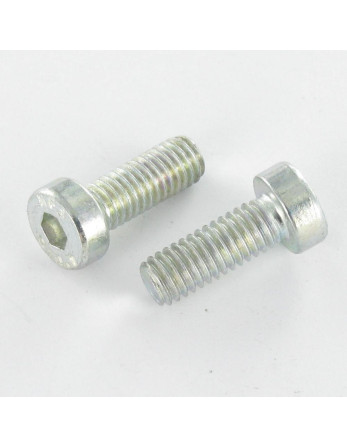

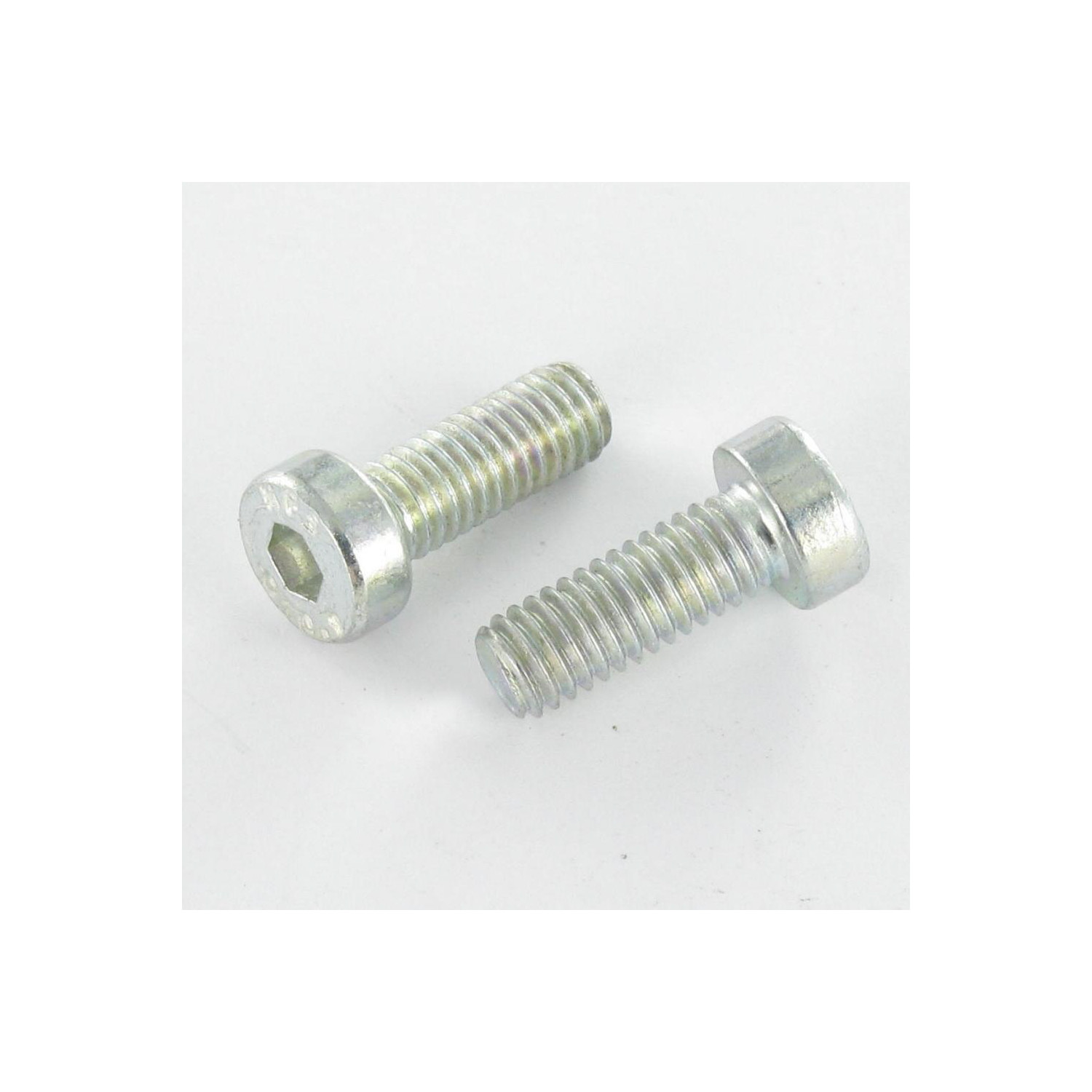

1 x Vis métaux CHC BTR Clé de 3 HC3 M5X10 Filetage total Classe 10.9 Tête basse Acier zingué
| Nombre de pièces | 1 | 10 | 100 | 500 |
| Prix (€ TTC) | 5,10 € | 10,14 € | 12,30 € | 53,22 € |
- Diametre
- M5
- Diametre en mm
- 4.976 - 4.826
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 10
- Filetage
- Filetage total
- Empreinte
- Hexagonal creux
- Dimensions empreinte
- Clé de 3 HC3
- Pas
- Pas standard de 80
- Matiere
- Acier
-
Classe
- CLASSE Classe 10.9
- Revetement de surface
-
ZINGUE Blanc
ZINGUE Blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
- Gris
- Famille de produits
- Vis métaux
- Sous famille de produit
- Tête CHC BTR BTR
- Filet
- Métaux
- Norme
- DIN 7984
- Poids à la pièce
- 2.7 GR
Diametre = M5, Longueur = 10, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete CHC BTR, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 80, Empreinte = Hexagonal creux, Norme = DIN 7984, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC3
Guide dimensionnel (en mm)
| Diamètre | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
| PAS | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| Diametre tete | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 24 | |
| Epaisseur tete | 2 | 2.8 | 3.5 | 4 | 5 | 6 | 7 | 9 | |
| cle | 2 | 2.5 | 3 | 4 | 5 | 7 | 8 | 12 | |
| profondeur empreinte | 1.5 | 2.3 | 2.7 | 3 | 3.8 | 4.5 | 5 | 5.5 | |
| partie filetee | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 38 |
Autre références : 3617501923997 VB271 CHC5-10-10-9 3663072371576
Impression 3D Fixation sur profilé ALU 2020 en tête noyée
utilisation dans la fabrication d'une machine cnc insertion dans des plaques aluminium inseryion dans des profilés aluminium
13/02/2026
Vissage d'un rail support batterie
