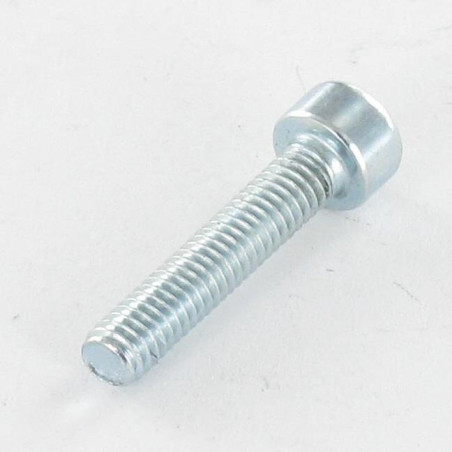

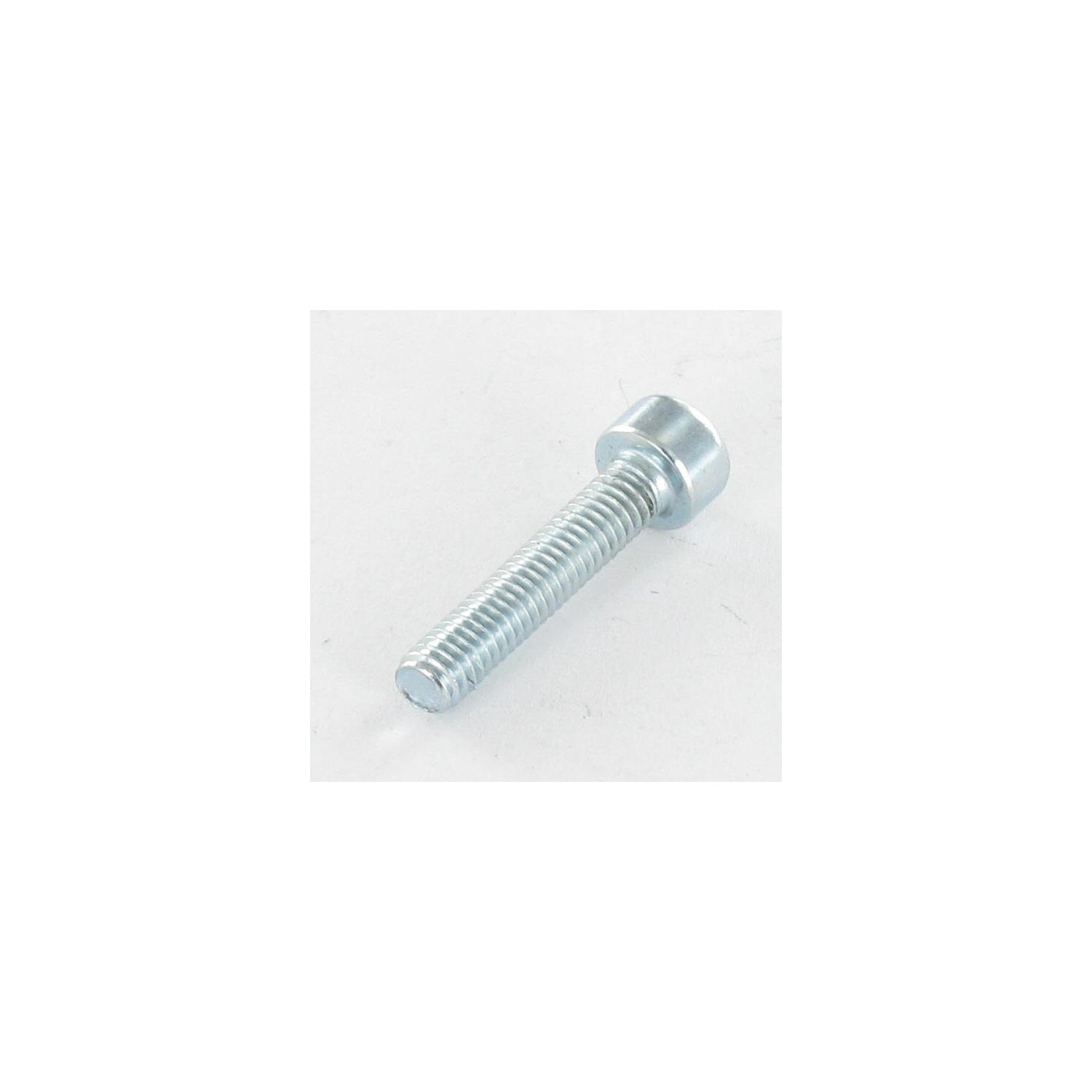

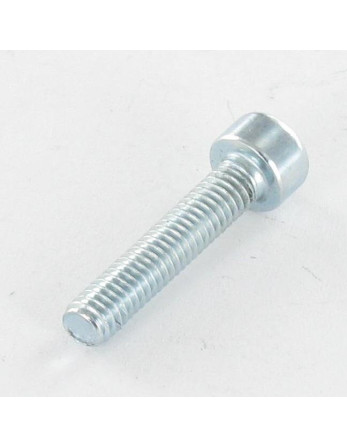

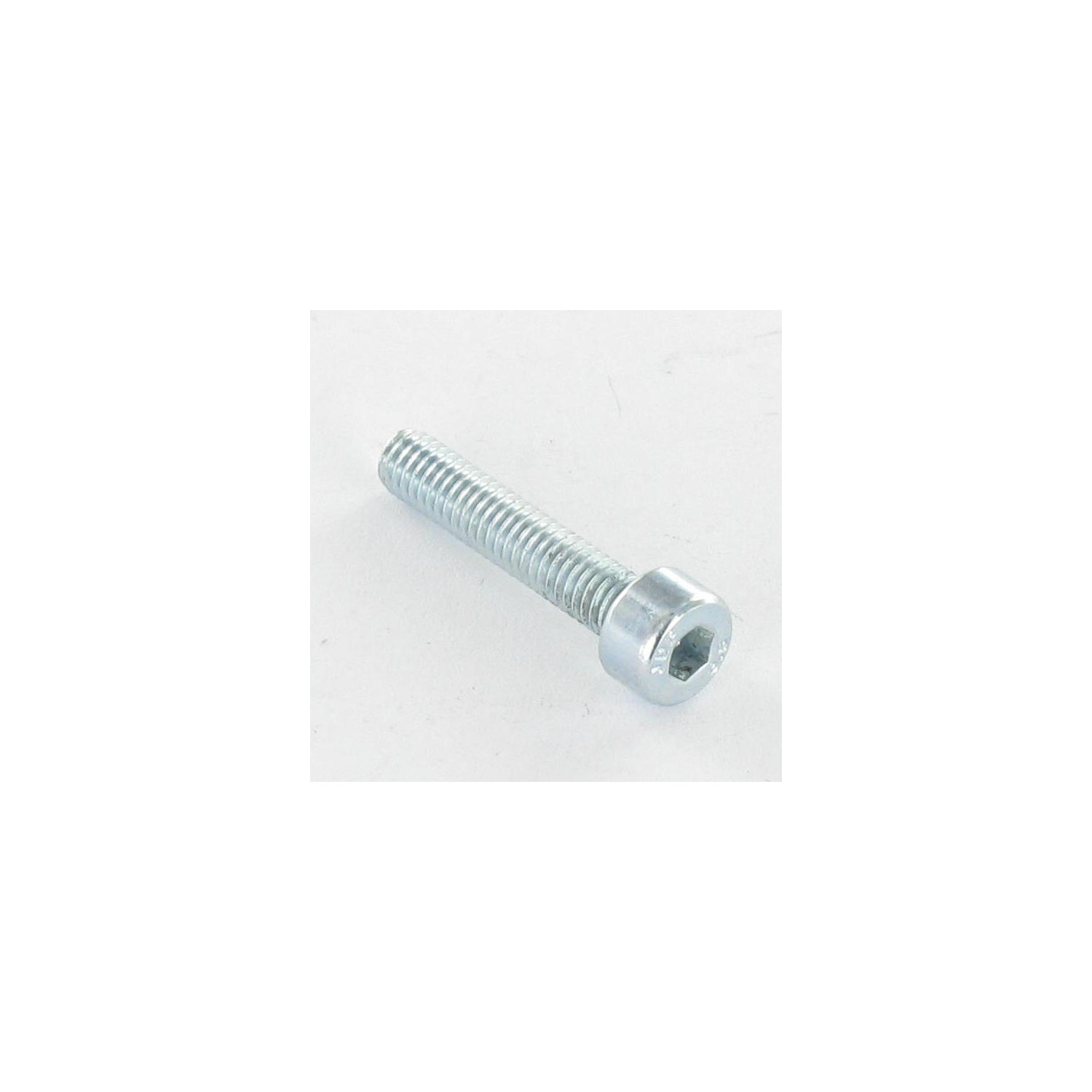

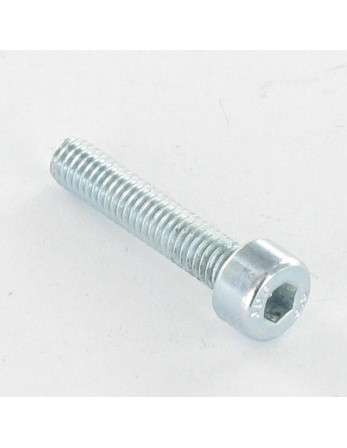

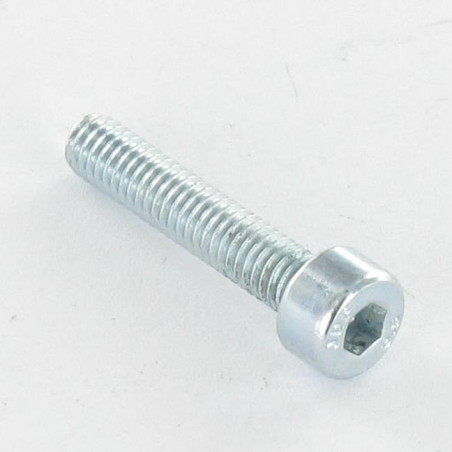

1 x Vis métaux CHC BTR M5X10 Filetage total Classe 8.8 Clé de 4 HC4 Acier zingué
| Nombre de pièces | 1 | 10 | 30 | 200 | 800 |
| Prix (€ TTC) | 0,60 € | 1,20 € | 1,44 € | 6,12 € | 21,12 € |
- Diametre
- M5
- Diametre en mm
- 4.976 - 4.826
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 10
- Filetage
- Filetage total
- Empreinte
- Hexagonal creux
- Dimensions empreinte
- Clé de 4 HC4
- Pas
- Pas standard de 80
- Matiere
- Acier
-
Classe
- CLASSE Classe 8.8
- Revetement de surface
-
ZINGUE Blanc
ZINGUE Blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
- Gris
- Famille de produits
- Vis métaux
- Sous famille de produit
- Tête CHC BTR BTR
- Filet
- Métaux
- Norme
- DIN 912 ISO 4762
- Poids à la pièce
- 2.9 GR
Diametre = M5, Longueur = 10, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete CHC BTR, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 80, Empreinte = Hexagonal creux, Norme = DIN 912 ISO 4762, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC4
Guide dimensionnel (en mm)
| Diamètre | M1.4 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 | M56 |
| Clef de | 1.3 | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 | 32 | 36 | 41 |
| Diametre tete | 2.6 | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 12 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 54 | 63 | 72 | 84 |
| Epaisseur tete | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 |
