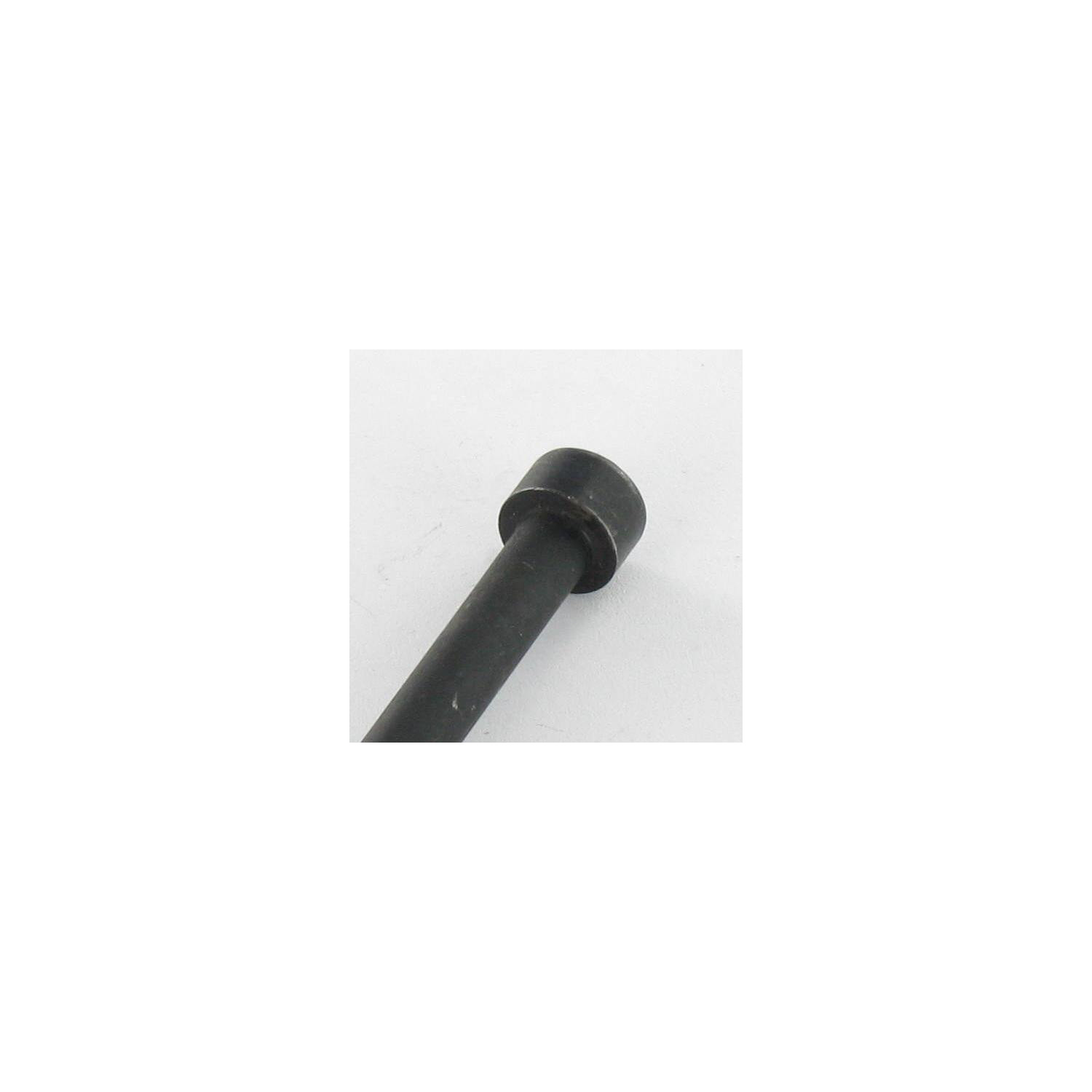

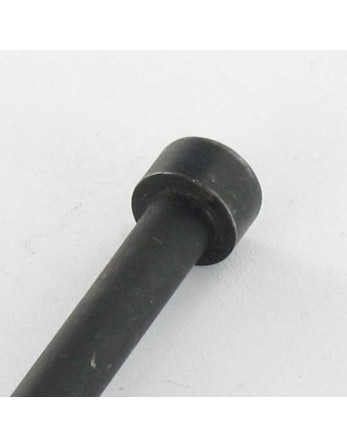

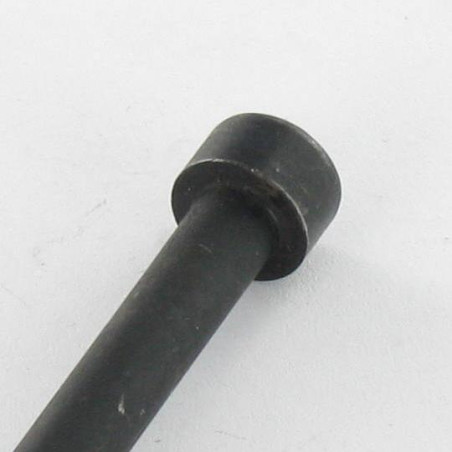

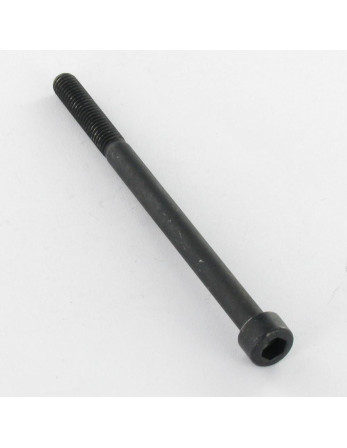

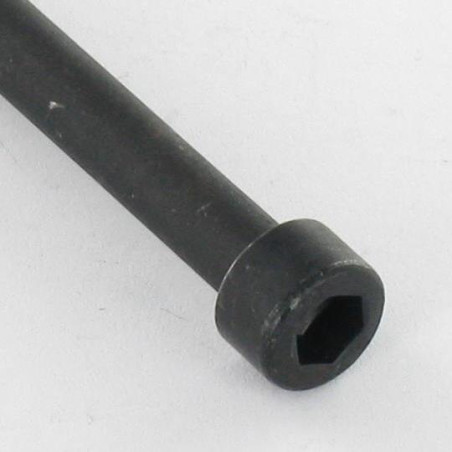

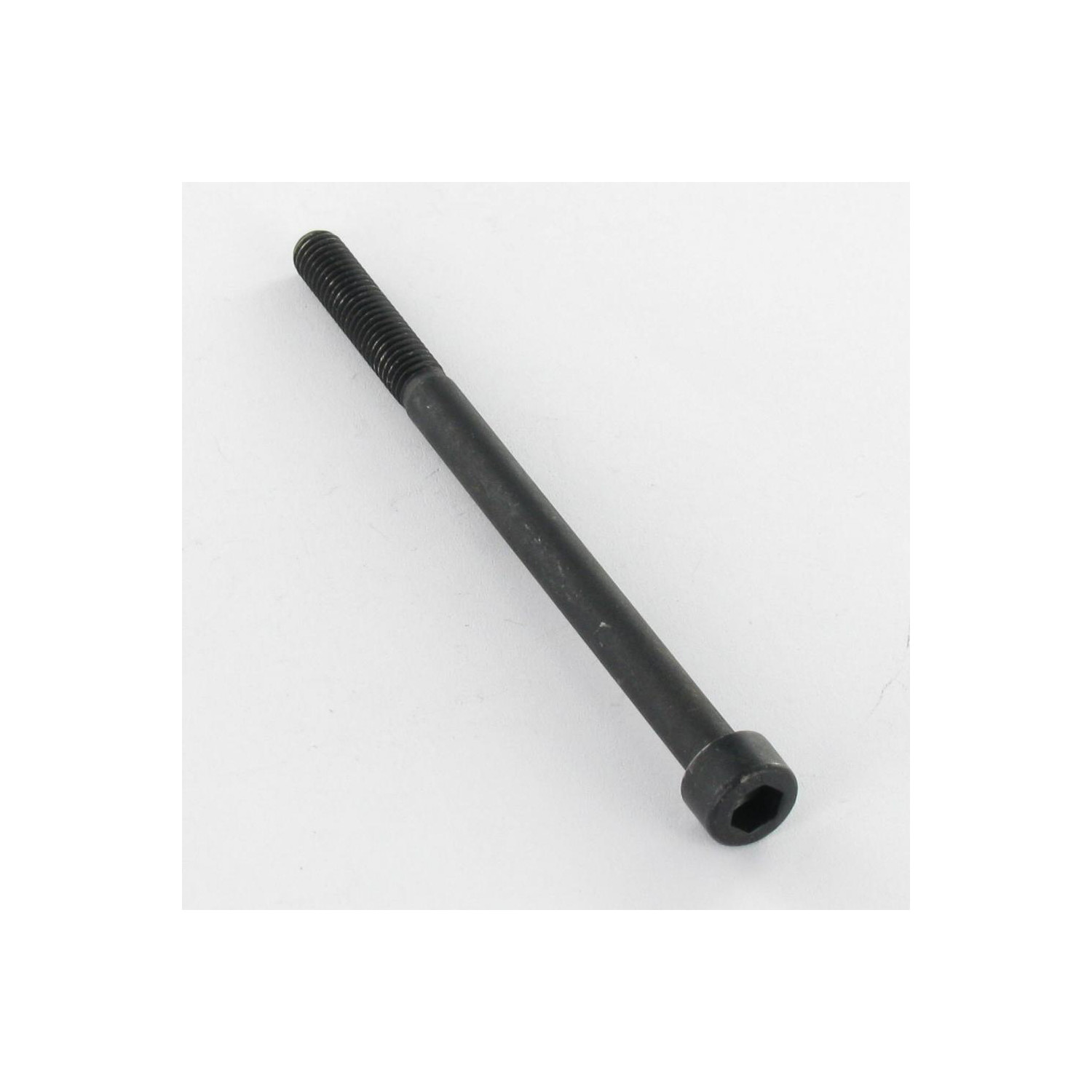

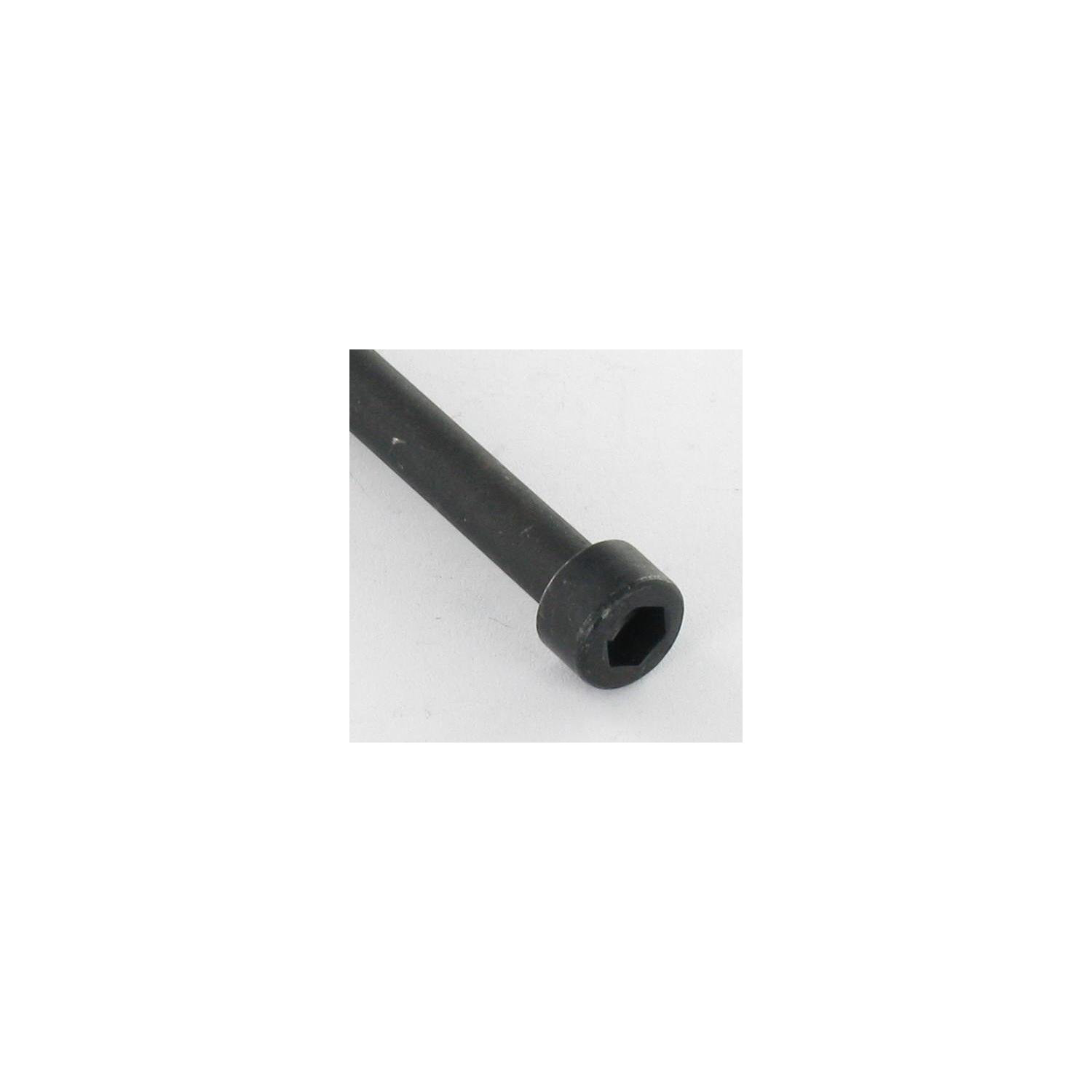

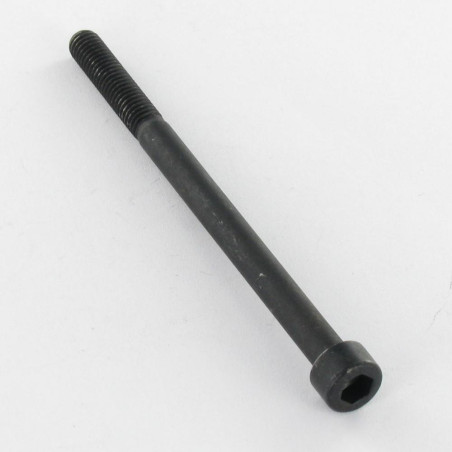

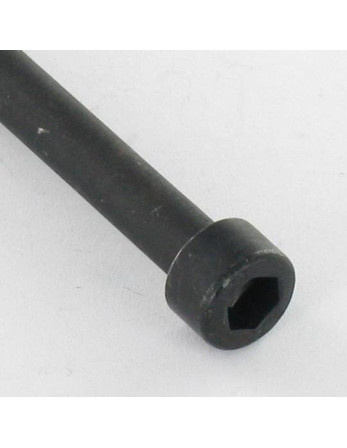

1 x Vis métaux CHC BTR Clé de 4 HC4 M5X55 Filetée sur 22 Classe 12.9 Acier brut

Vis métaux CHC BTR Clé de 4 HC4 M5X55 Filetée sur 22 Classe 12.9 Acier brut

1 x Vis métaux CHC BTR Clé de 4 HC4 M5X55 Filetée sur 22 Classe 12.9 Acier brut

Name: 1 x Vis métaux CHC BTR Clé de 4 HC4 M5X55 Filetée sur 22 Classe 12.9 Acier brut
Brand: Vis Express
SKU: 4624505501
Price: 4.2 EUR
Availability: InStock

Référence 4624505501_1

En stock 25284 Pièces

4,20 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	200
Prix (€ TTC)	4,20 €	8,46 €	10,08 €	17,76 €

DIN 912 ISO 4762 - Vis métaux CHC BTR Clé de 4 HC4 M5X55 Filetée sur 22 Classe 12.9 Acier brut

Conditionnement

1 pièce
10 pièces
30 pièces
200 pièces

Dimensions indiquées en millimètres (mm)

Diametre: M5
Diametre en mm: 4.976 - 4.826
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 55
Empreinte: Hexagonal creux
Dimension empreinte: HC4
Pas: Pas standard de 80
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 12.9
Couleur: NOIR
Famille de produits: Vis Metaux
Sous famille de produit: Tete CHC BTR
Filet: Metaux
Norme: DIN 912 ISO 4762
Poids à la pièce: 9.2 gr

En stock 25284 Produits

ean13 3663072447844

Vis métaux CHC BTR Clé de 4 HC4 M5X55 Filetée sur 22 Classe 12.9 Acier brut Autre références : 3473576725580 021.QUINC 484905X 2VCHC M5X55 3663072447844

Stéphane G.
07/02/2023

J'utilise ces vis pour les trains d’atterrissage en modèle réduit Sur un avion Ryan de 2.35m d'envergure Vis métaux CHC BTR Clé de 4 HC4 M5 Filetée sur 22 Classe 12.9 Acier brut

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
