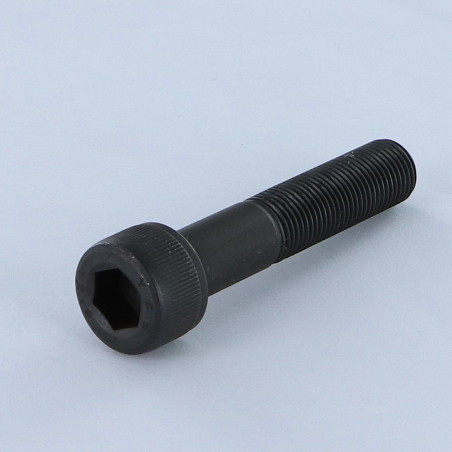

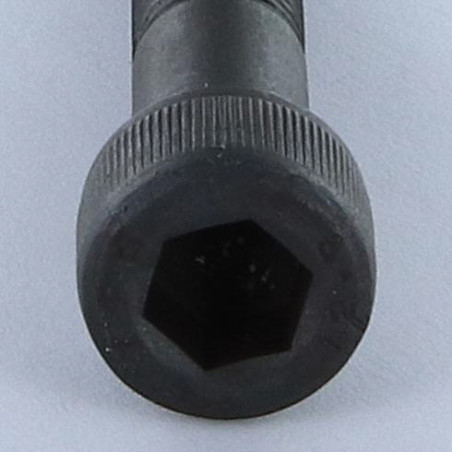

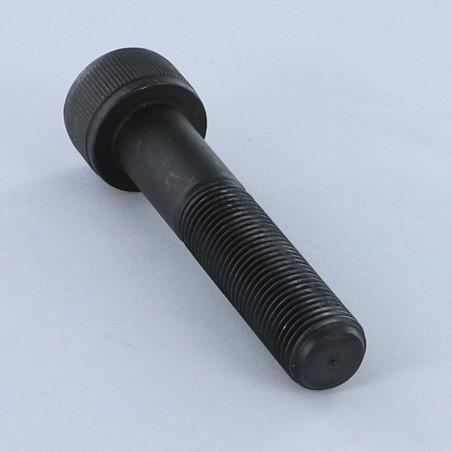

1 x Vis métaux CHC BTR M20X50 Filetage total Classe 10.9 Pas fin P150HC17 Acier brut

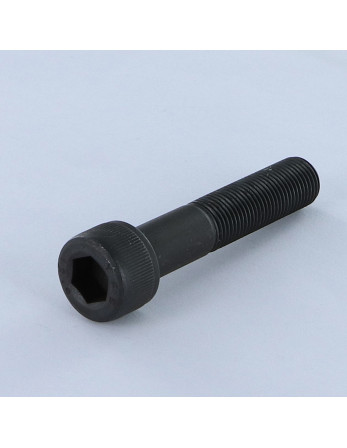

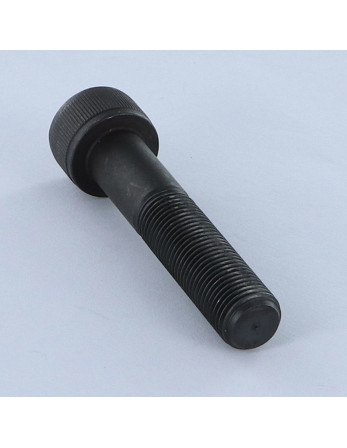

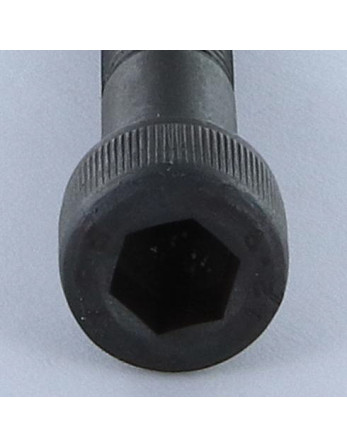

Vis métaux CHC BTR M20X50 Filetage total Classe 10.9 Pas fin P150HC17 Acier brut

1 x Vis métaux CHC BTR M20X50 Filetage total Classe 10.9 Pas fin P150HC17 Acier brut

Name: 1 x Vis métaux CHC BTR M20X50 Filetage total Classe 10.9 Pas fin P150HC17 Acier brut
Brand: Vis Express
SKU: 4606205001
Price: 14.64 EUR
Availability: InStock

Référence 4606205001_1

En stock 16 Pièces

14,64 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25
Prix (€ TTC)	14,64 €	73,26 €	146,52 €	366,36 €

DIN912 ISO 4762 PAS FIN - Vis métaux CHC BTR M20X50 Filetage total Classe 10.9 Pas fin P150HC17 Acier brut

Conditionnement

1 pièce
5 pièces
10 pièces
25 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M20
Diametre en mm: 19.956 - 19.655
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 50
Filetage: Filetage total
Empreinte: Hexagonal creux
Matiere: Acier brut

Acier brut

L'acier est sensible à la corrosion en milieu humide.

Nos fixations en acier brut peuvent présenter une oxydation en présence d'humidité ou en extérieur. Pour les environnements exposés, privilégiez l'inox ou les fixations traitées anticorrosion.
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Couleur: Gris Acier / Noir
Famille de produits: Vis métaux
Filet: Métaux
Norme: DIN912 ISO 4762 Pas fin
Poids à la pièce: 191 GR
Forme tete: Tête CHC BTR BTR

En stock 16 Produits

ean13 3663072369610

Description

Vis métaux CHC BTR M20X50 Filetage total Classe 10.9 Pas fin P150HC17 Acier brut
Diametre = M20, Longueur = 50, Famille Sous Produits = Tete CHC BTR, Classe = 10.9, Matiere = Acier, Empreinte = Hexagonal creux, Norme = DIN912 ISO 4762 PAS FIN, Famille De Produits = Vis Metaux

Guide dimensionnel (en mm)

Diamètre	M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42	M48	M56
Clef de	1.3	1.5	1.5	2	2.5	3	4	5	6	6	8	10	12	14	14	17	17	19	19	22	24	27	32	36	41
Diametre tete	2.6	3	3.8	4.5	5.5	7	8.5	10	12	13	16	18	21	24	27	30	33	36	40	45	50	54	63	72	84
Epaisseur tete	1.4	1.6	2	2.5	3	4	5	6	7	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56
Partie filetee	14	15	16	17	18	20	22	24	26	28	32	36	40	44	48	52	56	60	66	72	78	84	96	108	124

Autre références : 3617501251403 3663072369610

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
