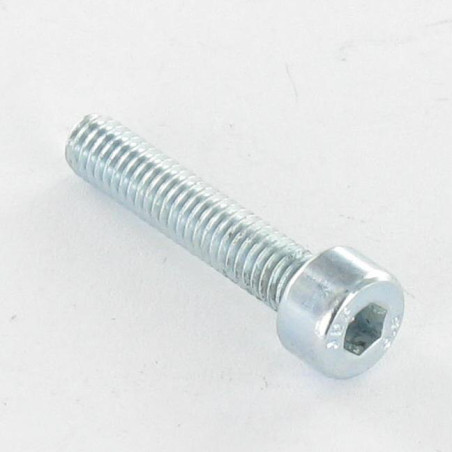

1 x Vis métaux CHC BTR M8X16 Filetage total Classe 10.9 Clé de 6 HC6 Acier zingué
| Nombre de pièces | 1 | 10 | 30 | 200 | 800 |
| Prix (€ TTC) | 2,22 € | 4,44 € | 5,40 € | 29,52 € | 111,84 € |
- Diametre
- M8
- Diametre en mm
- 7.972 - 7.772
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
-
16
- Filetage
- Filetage total
- Empreinte
- Hexagonal creux
- Dimensions empreinte
- Clé de 6 HC6
- Pas
- Pas standard de 125
- Matiere
- Acier
-
Classe
- CLASSE Classe 10.9
- Revetement de surface
-
ZINGUE Blanc
ZINGUE Blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
- Gris
- Famille de produits
- Vis métaux
- Sous famille de produit
- Tête CHC BTR BTR
- Filet
- Métaux
- Norme
- DIN 912 ISO 4762
- Poids à la pièce
- 10 GR
Diametre = M8, Longueur = 16, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete CHC BTR, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 125, Empreinte = Hexagonal creux, Norme = DIN 912 ISO 4762, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC6
Guide dimensionnel (en mm)
| Diamètre | M1.4 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 | M56 |
| Clef de | 1.3 | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 | 32 | 36 | 41 |
| Diametre tete | 2.6 | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 12 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 54 | 63 | 72 | 84 |
| Epaisseur tete | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 |
| Partie filetee | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 96 | 108 | 124 |
Autre références : 3617501148352 VZCHC-10M-8L 3663072181830
J'utilise ces vis pour remonter les plateaux de freins à tambour arrière 206 2.0 HDI (2004) Vis d'origine M8x16 TORX T50
Fixation siège automobile
Fixation de roulettes sous châssis de table que je vais souder. Fixation de rails placo sur la structure métallique de remplacement de murs porteurs. Fixation d'équerres pliés et découpées laser sur des poutres type IPE pour réaliser un escalier en acier et bois.
Fixation guide toupie Assemblage mécanique divers
08/05/2023
Cette vis servira a attacher des plaques sur un profile rexroth Cela sera sur du profilé 45x45 bosch rexroth aluminium
