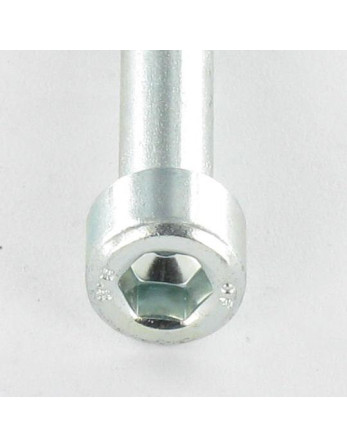

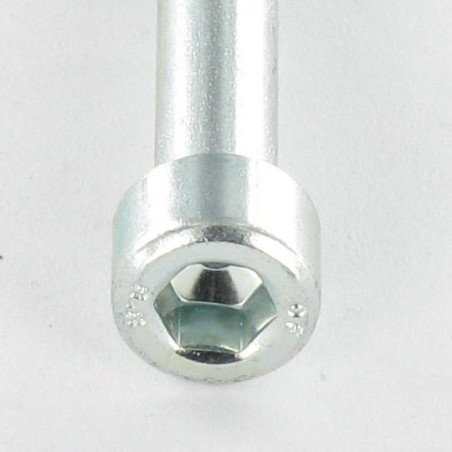

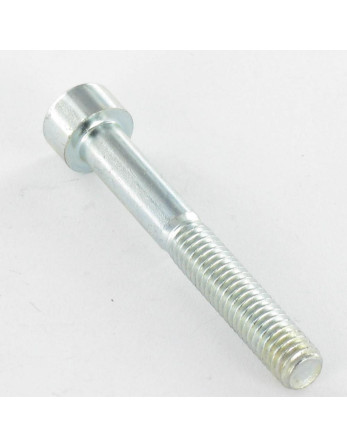

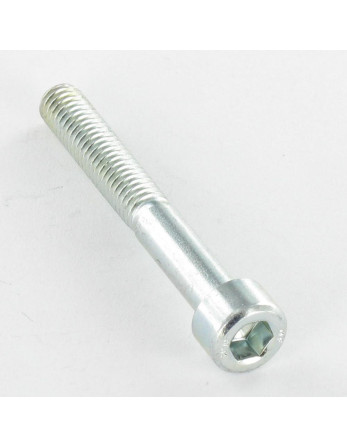

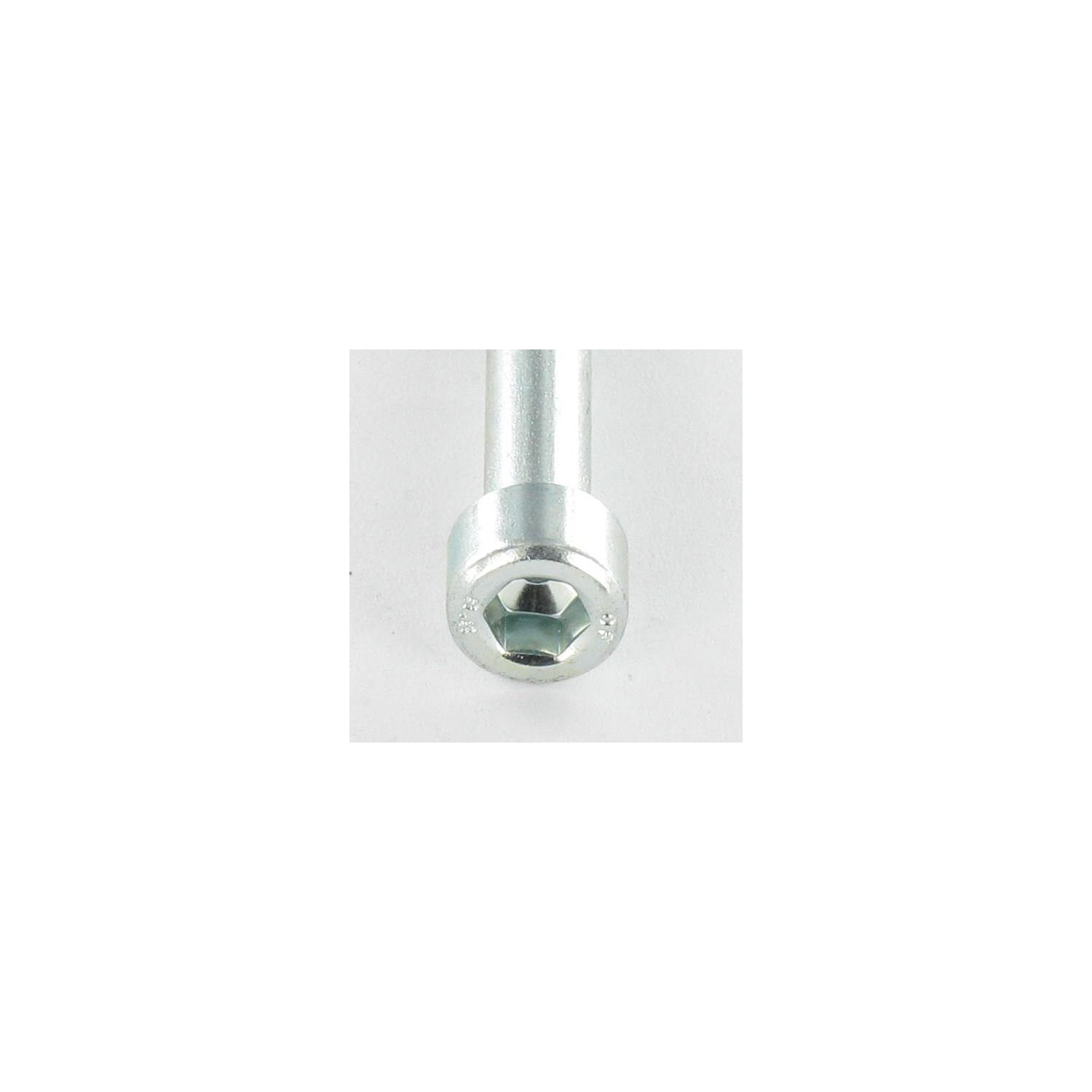

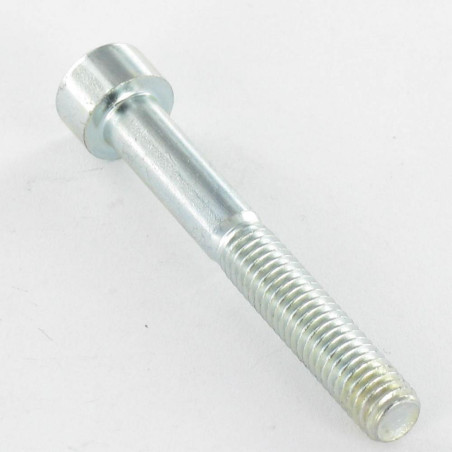

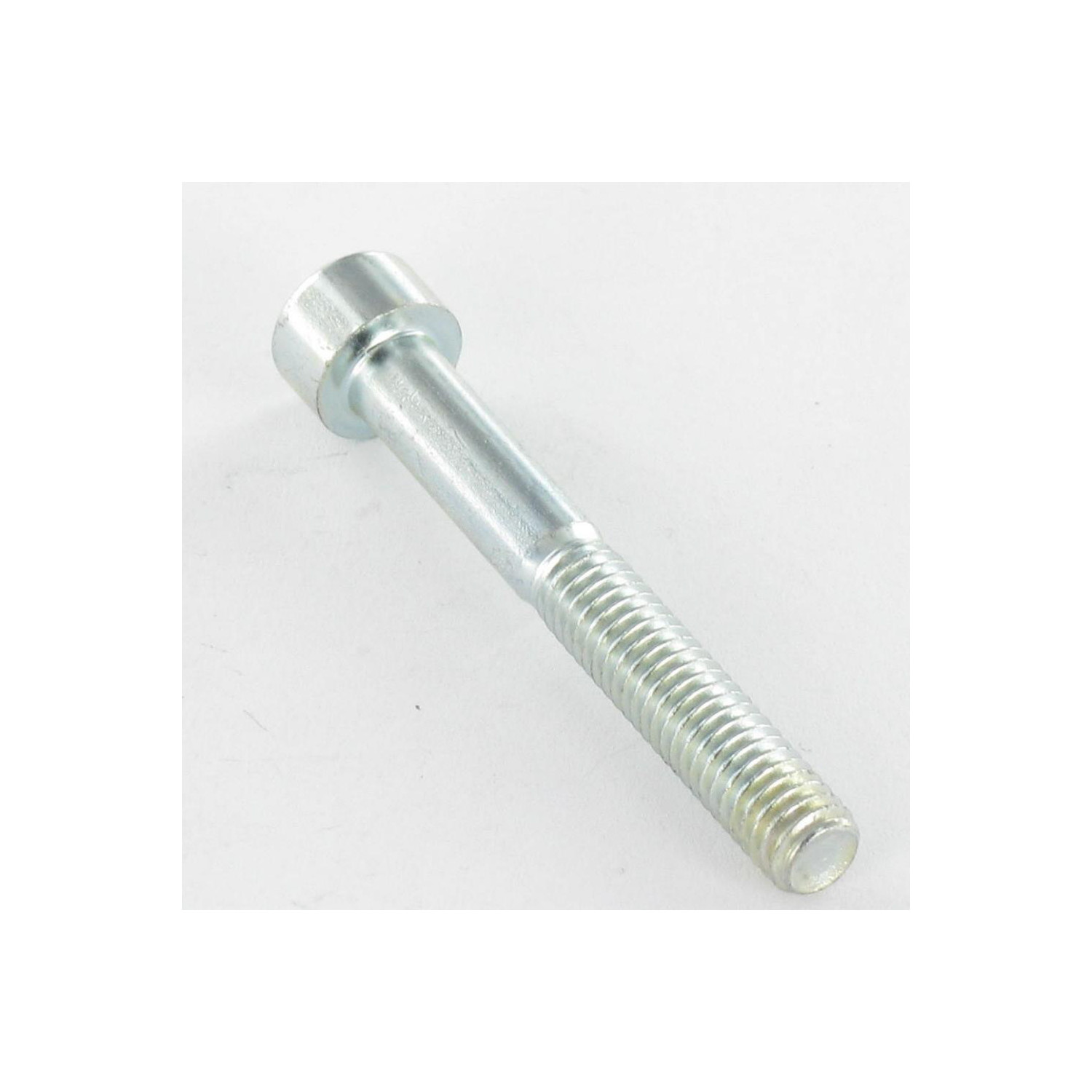

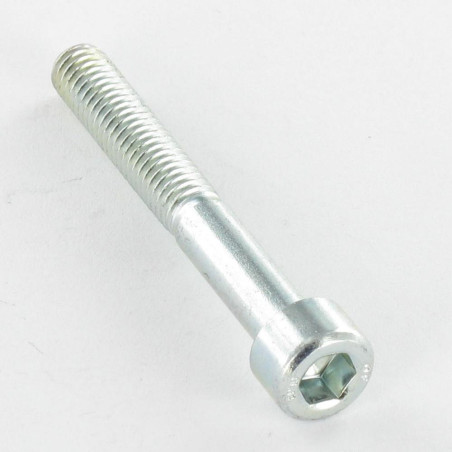

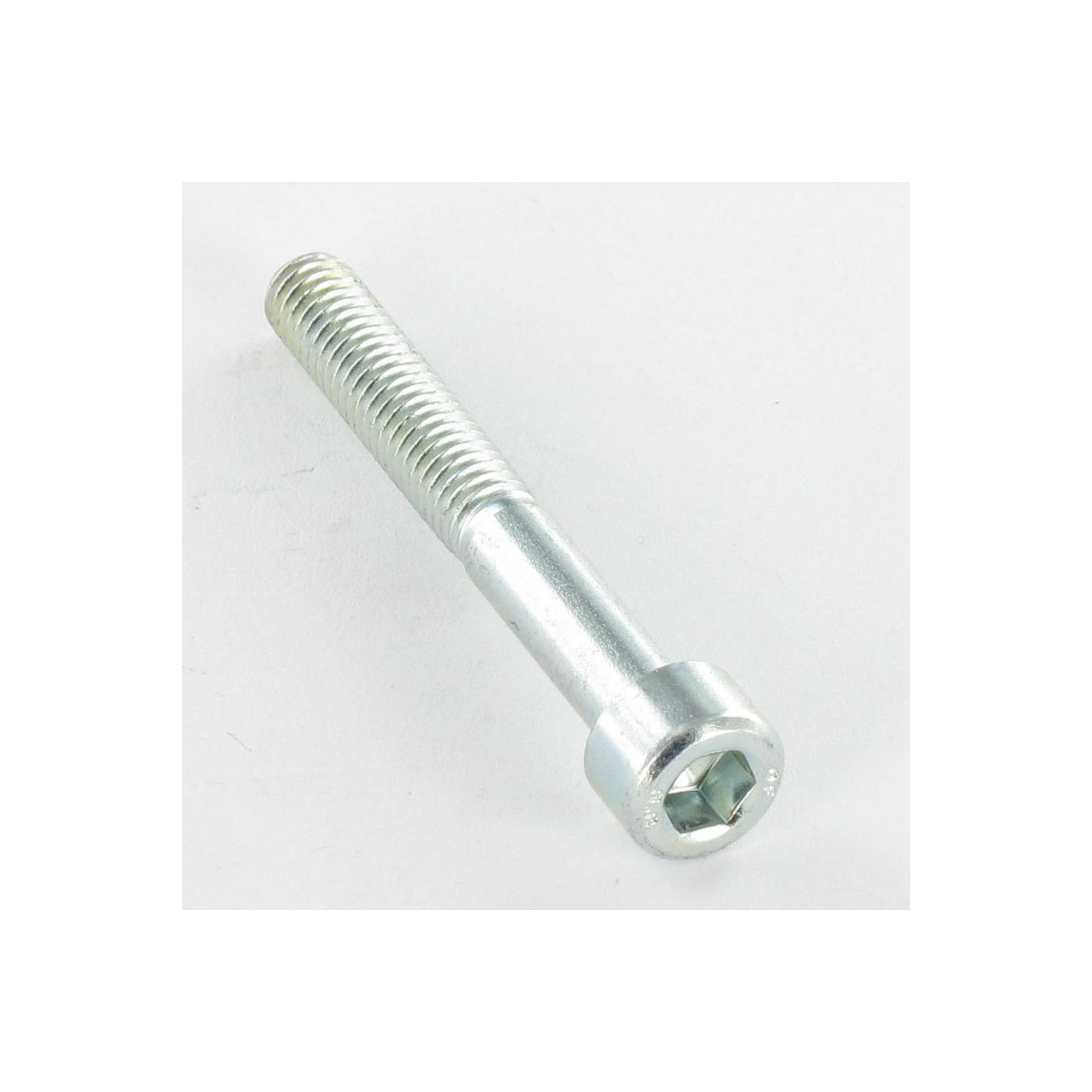

1 x Vis métaux CHC BTR M5X70 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Acier zingué

Vis métaux CHC BTR M5X70 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Acier zingué

1 x Vis métaux CHC BTR M5X70 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Acier zingué

Name: 1 x Vis métaux CHC BTR M5X70 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Acier zingué
Brand: Vis Express
SKU: 4623507002
Price: 1.92 EUR
Availability: InStock

Référence 4623507002_1

En stock 14832 Pièces

1,92 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	100
Prix (€ TTC)	1,92 €	3,84 €	4,68 €	8,40 €

DIN 912 ISO 4762 - Vis métaux CHC BTR M5X70 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Acier zingué

Conditionnement

1 pièce
10 pièces
30 pièces
100 pièces

Dimensions indiquées en millimètres (mm)

Diametre: M5
Diametre en mm: 4.976 - 4.826
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 70
Empreinte: Hexagonal creux
Dimension empreinte: Clé de 4 HC4
Pas: Pas standard de 80
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Revetement de surface: ZINGUE Blanc
Couleur: Gris
Famille de produits: Vis métaux
Sous famille de produit: Tête CHC BTR BTR
Filet: Métaux
Norme: DIN 912 ISO 4762
Poids à la pièce: 13 GR

En stock 14832 Produits

ean13 3663072108875

Vis métaux CHC BTR M5X70 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Acier zingué Autre références : 3617501071056 CHZ05070 11984 973789900 3 805302 54340 39999 3002221 180205070 2410570 9A-1503010 2410570 8000441ZB0 7080223 60171V2CHC5X 1402000017 65572 65572 56305070.2 0406 180205070 6891 VIC0805070 V6022.05070 9960514 100312706161 OBVBT05070 12454 4415 201601 VIC0805070 VISOBTR0570 642-0342-6 01C10053 141A454 ZZ1021 2V1110305702 0602618 22.199.388 4415 CHC05X070 104166 MP002079 FIV-CHCM5-70 3663072108875

adrien A.
25/03/2023

fixation mecanique fixation mecanique fixation mecanique

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
