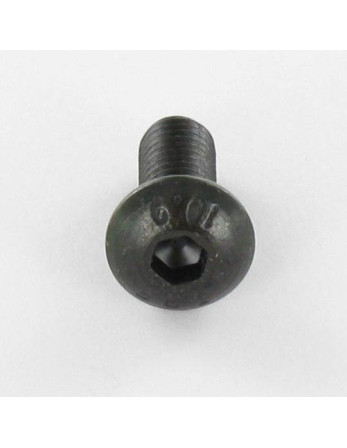

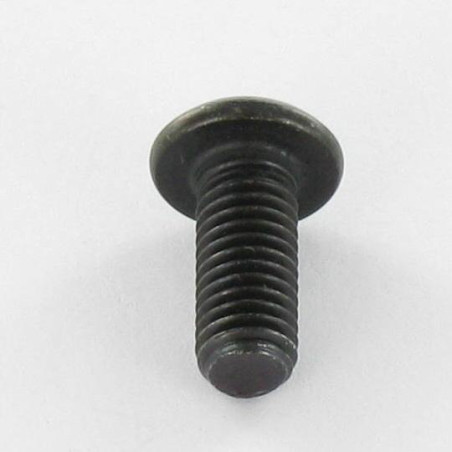

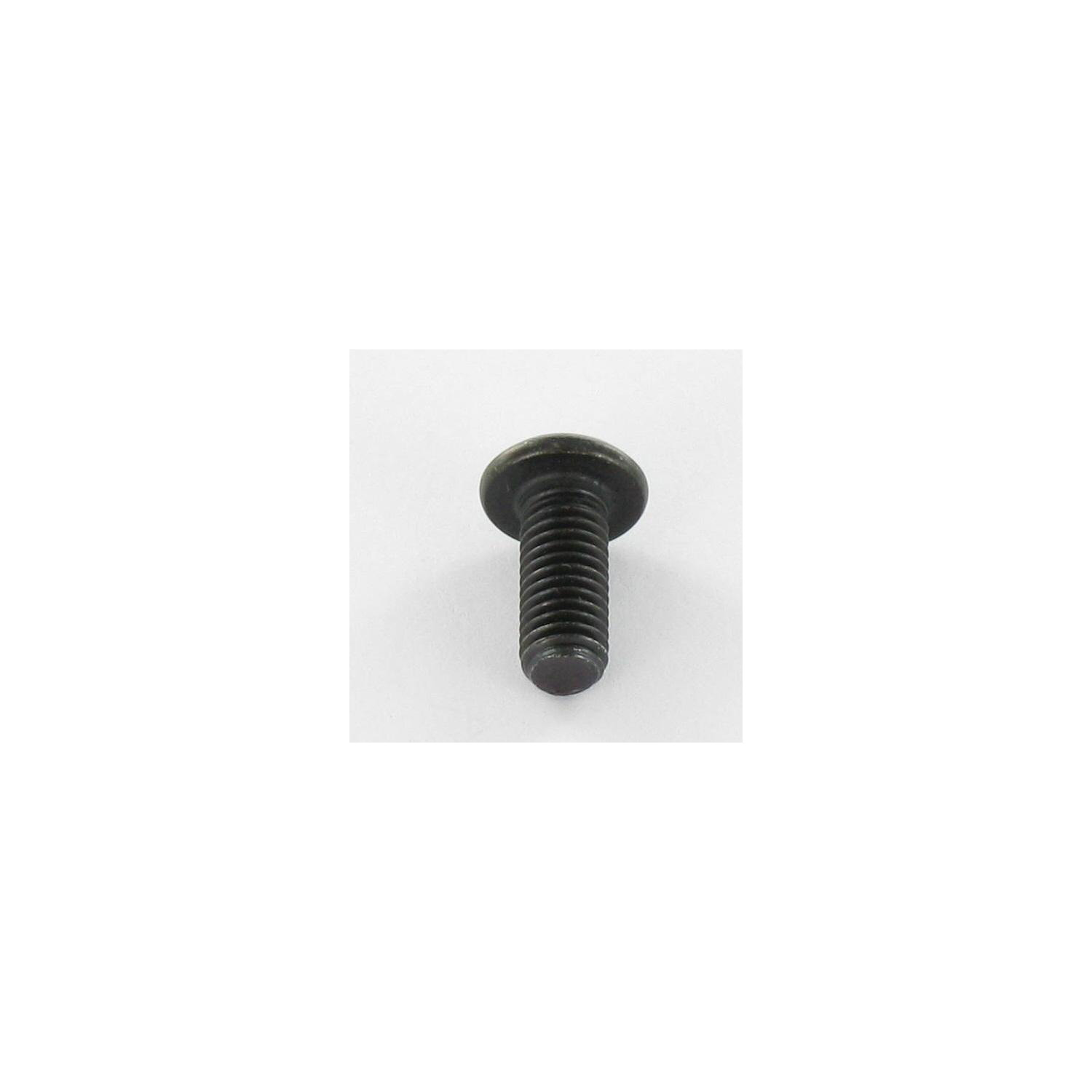

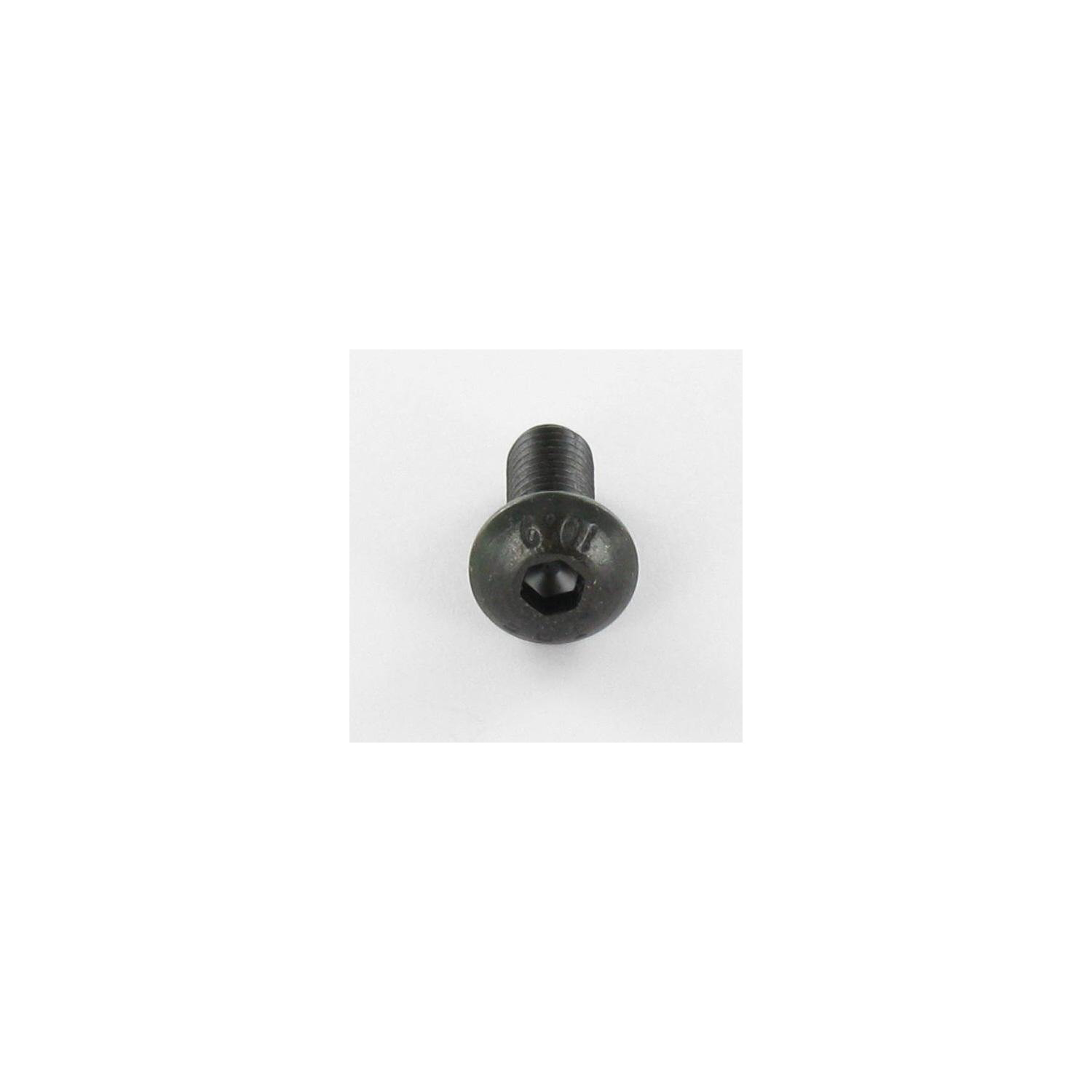

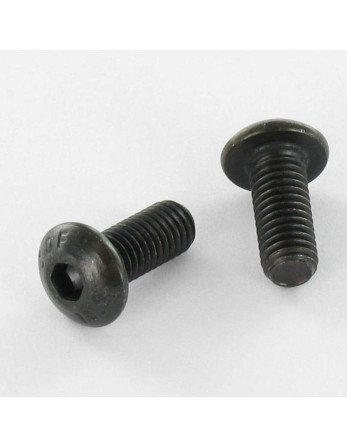

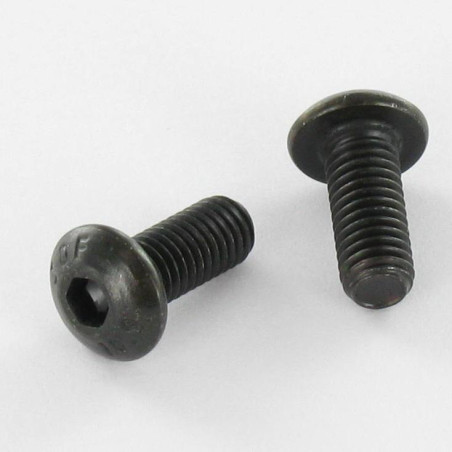

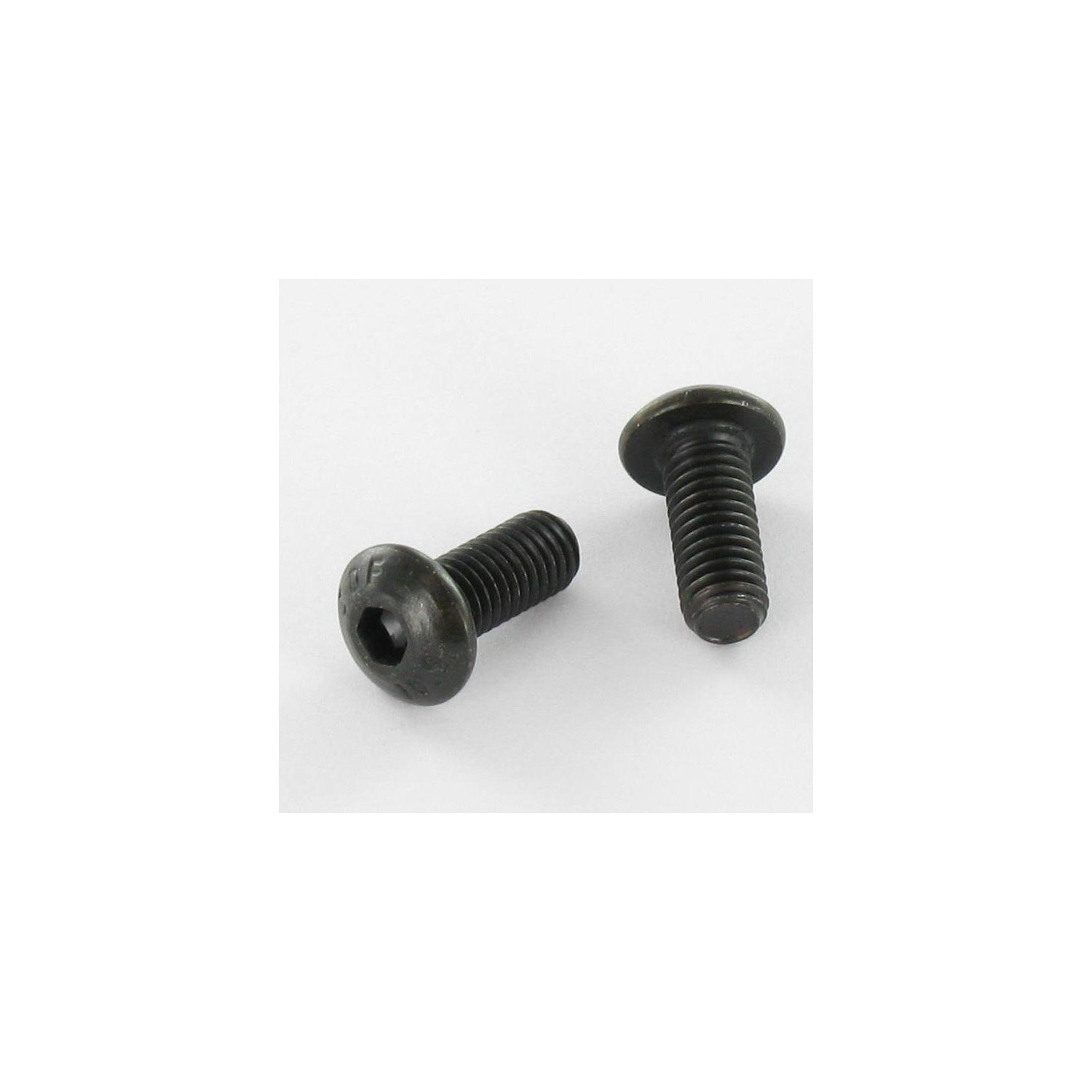

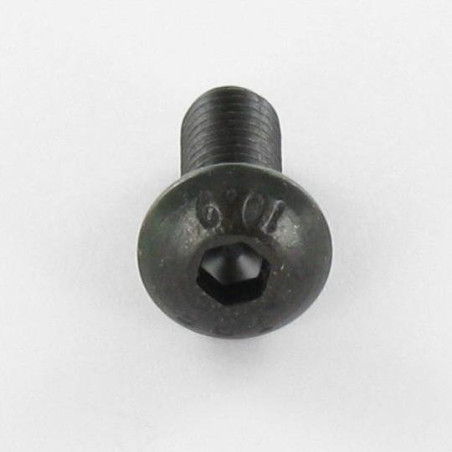

1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M5X10 Filetage total Classe 10.9 Clé de 3 HC3 Acier brut

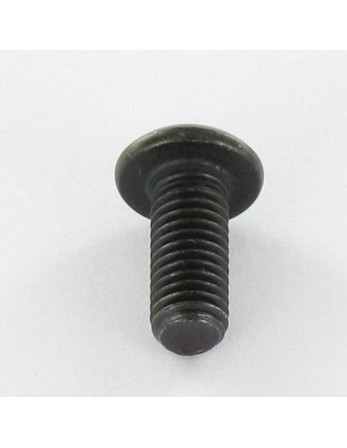

Vis métaux BHC (Tête Bombée Hexagonal creux) M5X10 Filetage total Classe 10.9 Clé de 3 HC3 Acier brut

1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M5X10 Filetage total Classe 10.9 Clé de 3 HC3 Acier brut

Name: 1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M5X10 Filetage total Classe 10.9 Clé de 3 HC3 Acier brut
Brand: Vis Express
SKU: 4614501001
Price: 2.22 EUR
Availability: InStock

Référence 4614501001_1

En stock 90760 Pièces

2,22 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	200	800
Prix (€ TTC)	2,22 €	4,44 €	5,40 €	5,76 €	15,84 €

ISO 7380-1 filetage total - Vis métaux BHC (Tête Bombée Hexagonal creux) M5X10 Filetage total Classe 10.9 Clé de 3 HC3 Acier brut

Conditionnement

1 pièce
10 pièces
30 pièces
200 pièces
800 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M5
Diametre en mm: 4.976 - 4.826
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 10
Filetage: Filetage total
Empreinte: Hexagonal creux
Dimensions empreinte: Clé de 3 HC3
Pas: Pas standard de 80
Matiere: Acier brut

Acier brut

L'acier est sensible à la corrosion en milieu humide.

Nos fixations en acier brut peuvent présenter une oxydation en présence d'humidité ou en extérieur. Pour les environnements exposés, privilégiez l'inox ou les fixations traitées anticorrosion.
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Couleur: Gris Acier / Noir
Famille de produits: Vis métaux
Filet: Métaux
Norme: ISO 7380-1 Filetage total
Poids à la pièce: 2.09 GR
Forme tete: Tête BHC (Tête Bombée Hexagonal creux)

En stock 90760 Produits

ean13 3663072197374

Description

Vis métaux BHC (Tête Bombée Hexagonal creux) M5X10 Filetage total Classe 10.9 Clé de 3 HC3 Acier brut
Diametre = M5, Longueur = 10, Famille Sous Produits = Tete BHC, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 80, Empreinte = Hexagonal creux, Norme = ISO 7380-1 filetage total, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC3

Guide dimensionnel (en mm)

Diamètre	M3	M4	M5	M6	M8	M10	M12	M16
Clef de	2	2.5	3	4	5	6	8	10
Diametre tete	5.7	7.6	9.5	10.50	14	17.50	21	28
EPAISSEUR	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8

Autre références : 3473576750407 CBHC5X10B VISBHC5X10B 769591 01960 MO0669 21410007 VIS BHC M5X1 RABO634140 3663072197374

Cas d'utilisation

Maxime d.
21/04/2026

Sera utilisé pour la fixation d'une tôle de 2mm sur un cadre acier pour la fabrication d'une porte blindée.

Holotek H.
10/10/2023

ces vis servent pour des Totems en métal ces Totems vont ensuite être disposés dans des magasins

Antoine P.
30/08/2023

Pour la construction d'une imprimante 3D Imprimante entièrement CUSTOM

Adrien C.
11/07/2017

J'utilise ces vis pour fixation profilé alu d'imprimante 3D Imprimante Anet A8 Profilé Motedis

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
