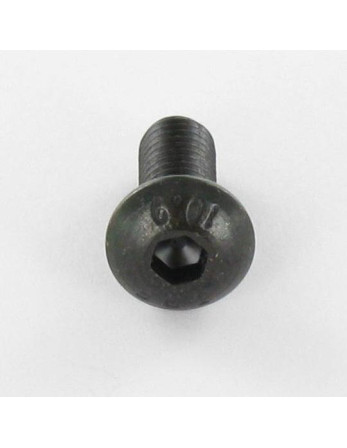

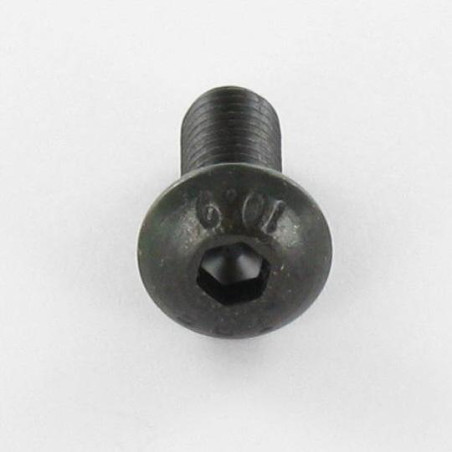

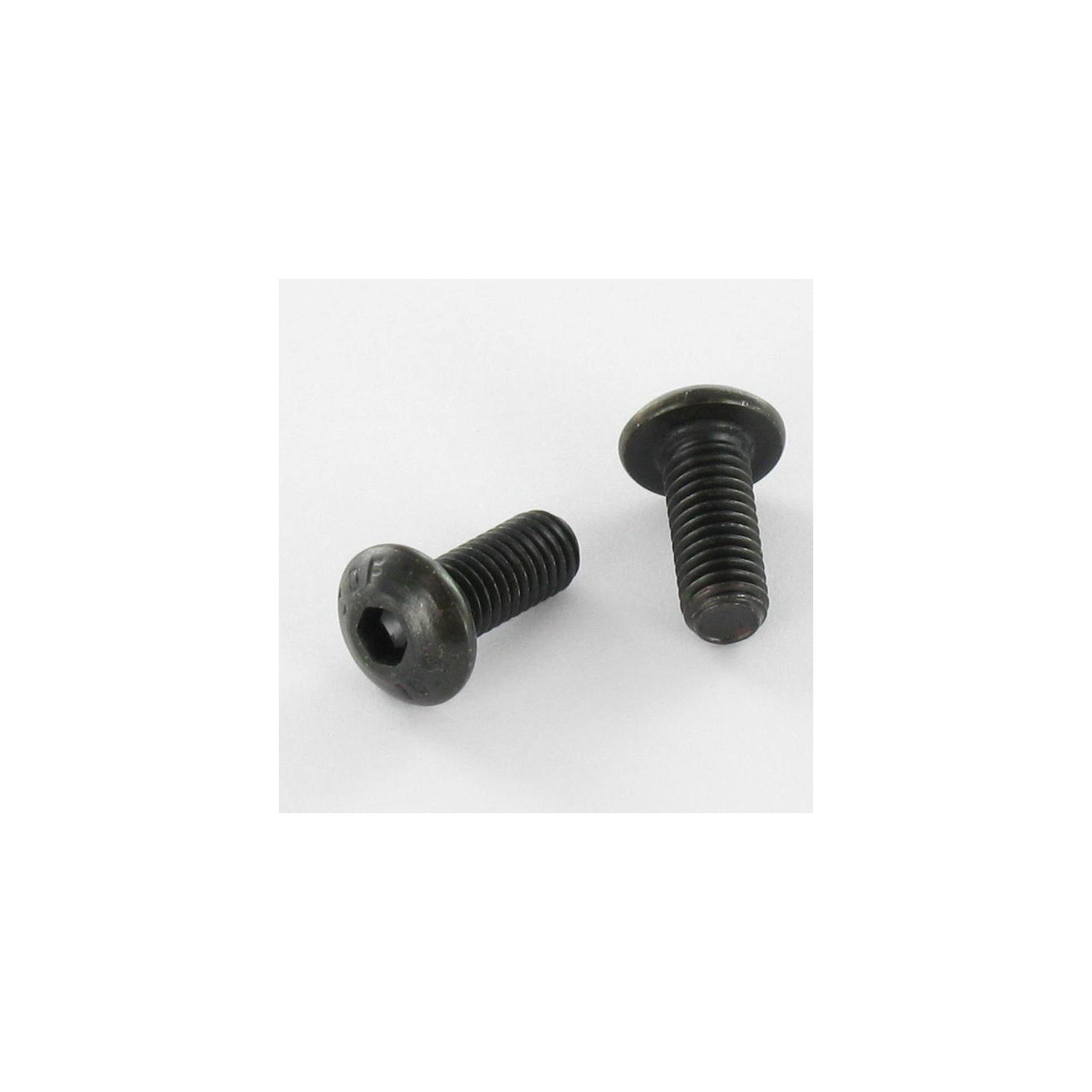

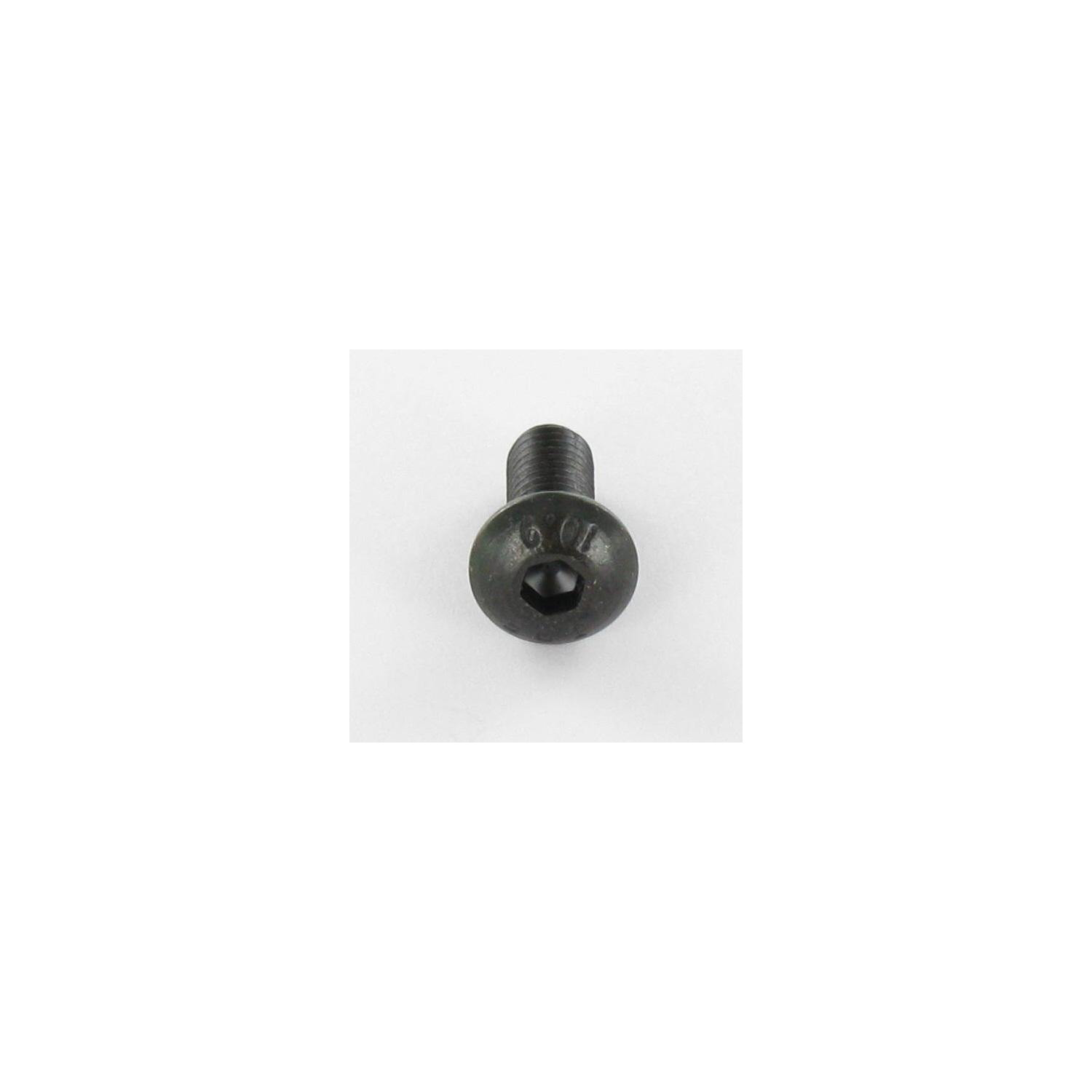

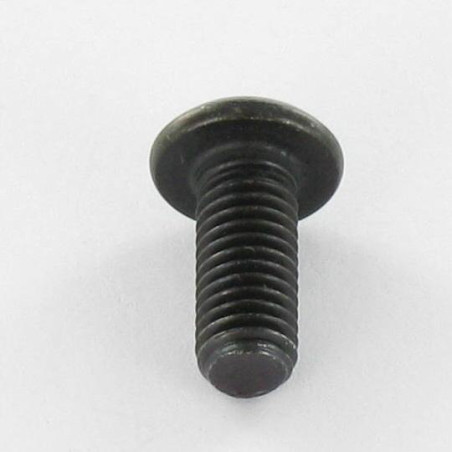

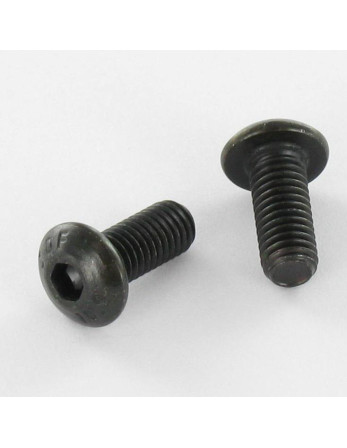

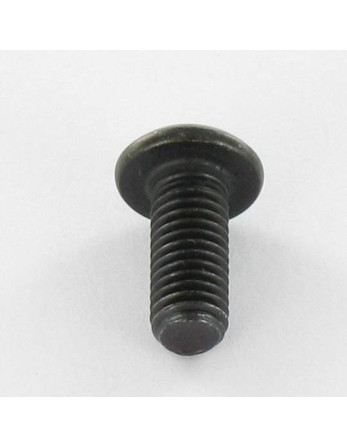

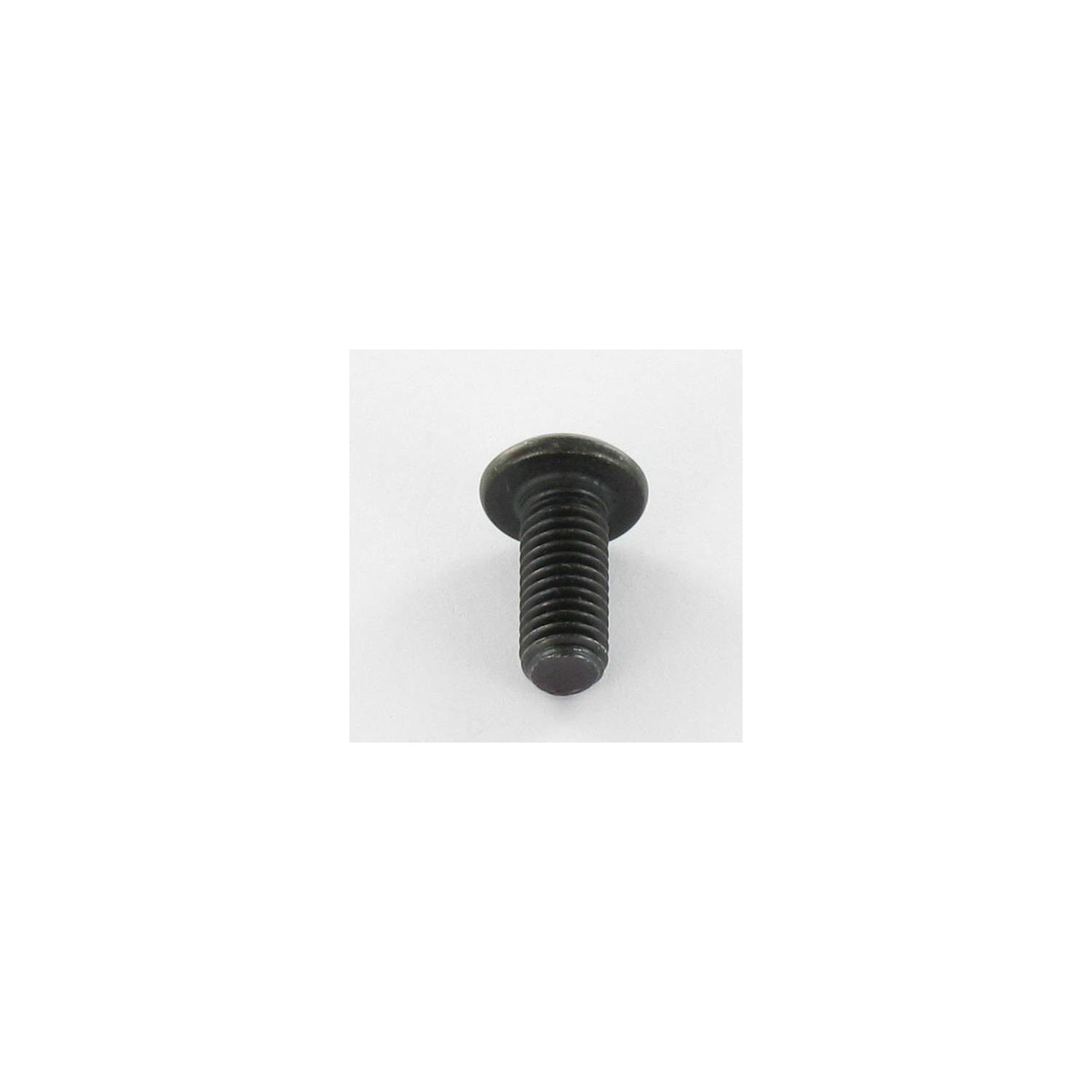

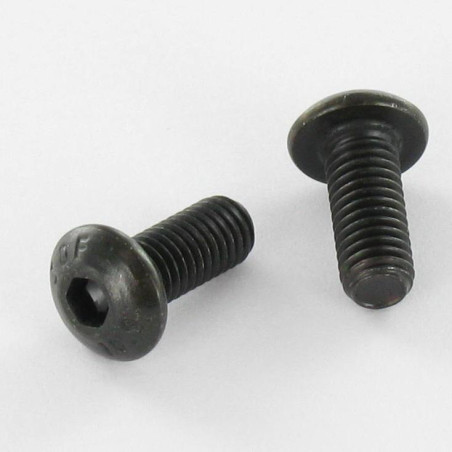

1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M3X16 Filetage total Classe 10.9 Clé de 2 HC2 Acier zingué noir

Vis métaux BHC (Tête Bombée Hexagonal creux) M3X16 Filetage total Classe 10.9 Clé de 2 HC2 Acier zingué noir

1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M3X16 Filetage total Classe 10.9 Clé de 2 HC2 Acier zingué noir

Name: 1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M3X16 Filetage total Classe 10.9 Clé de 2 HC2 Acier zingué noir
Brand: Vis Express
SKU: 4614301606
Price: 2.22 EUR
Availability: InStock

Référence 4614301606_1

En stock 82700 Pièces

2,22 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	100	500	2000
Prix (€ TTC)	2,22 €	4,44 €	5,34 €	13,02 €	52,08 €

ISO 7380-1 filetage total - Vis métaux BHC (Tête Bombée Hexagonal creux) M3X16 Filetage total Classe 10.9 Clé de 2 HC2 Acier zingué noir microvis

Conditionnement

1 pièce
10 pièces
100 pièces
500 pièces
2000 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M3
Diametre en mm: 2.974 - 2.835
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 16
Filetage: Filetage total
Empreinte: Hexagonal creux
Dimensions empreinte: Clé de 2 HC2
Pas: Pas standard de 50
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 10.9
Revetement de surface: ZINGUE Noir
Couleur: Noir
Famille de produits: Vis métaux / MICROVIS
Sous famille de produit: Tête BHC (Tête Bombée Hexagonal creux)
Filet: Métaux
Norme: ISO 7380-1 Filetage total
Poids à la pièce: 0.92 GR

En stock 82700 Produits

ean13 3663072181946

Description

Vis métaux BHC (Tête Bombée Hexagonal creux) M3X16 Filetage total Classe 10.9 Clé de 2 HC2 Acier zingué noir microvis
Diametre = M3, Longueur = 16, Revetement De Surface = Zingue Noir, Famille Sous Produits = Tete BHC, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 50, Empreinte = Hexagonal creux, Norme = ISO 7380-1 filetage total, Famille De Produits = Vis Metaux / MICROVIS, Dimensions Empreinte = HC2

Guide dimensionnel (en mm)

Diamètre	M3	M4	M5	M6	M8	M10	M12	M16
Clef de	2	2.5	3	4	5	6	8	10
Diametre tete	5.7	7.6	9.5	10.50	14	17.50	21	28
EPAISSEUR	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8

Autre références : 3617501926486 VS/ZN/BHC/M0 73801-10-3x1 55500 3663072181946

Cas d'utilisation

Vincent m.
12/08/2015

construction multi rotor radio commandé.

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
