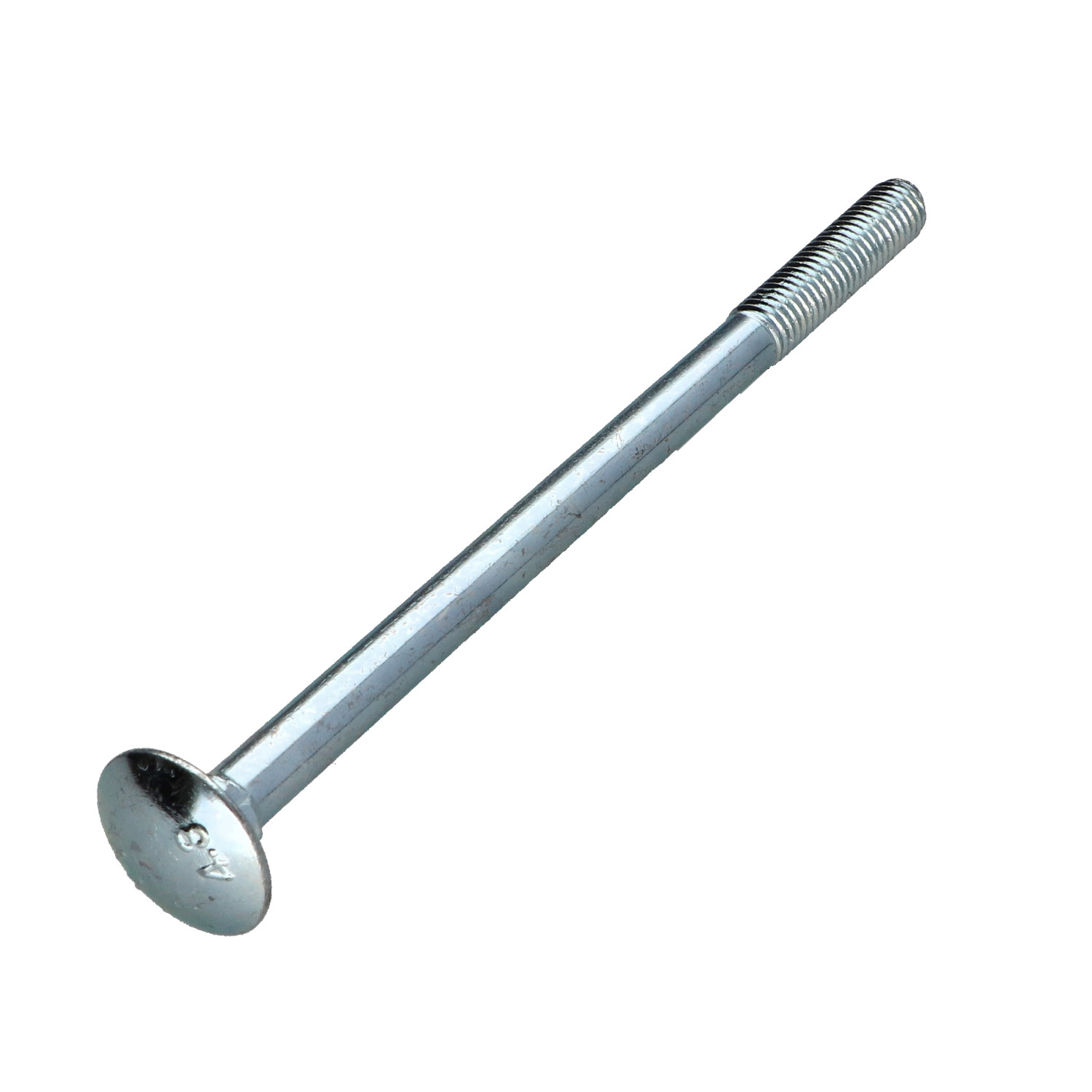

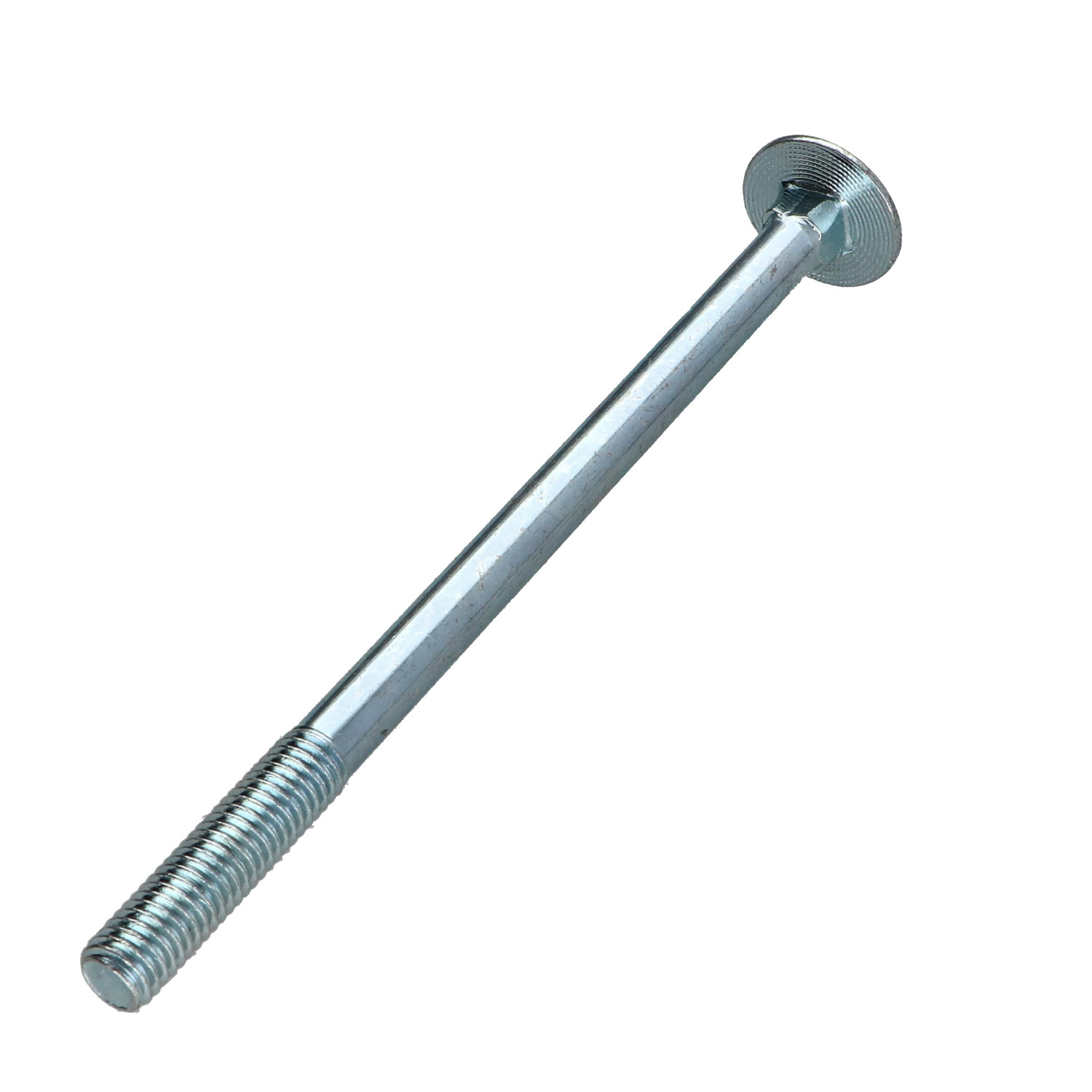

1 x TRCC JAPY tête ronde collet carré M10X120 Filetage partiel Classe 8.8 Acier zingué

TRCC JAPY tête ronde collet carré M10X120 Filetage partiel Classe 8.8 Acier zingué

1 x TRCC JAPY tête ronde collet carré M10X120 Filetage partiel Classe 8.8 Acier zingué

Name: 1 x TRCC JAPY tête ronde collet carré M10X120 Filetage partiel Classe 8.8 Acier zingué
Brand: Vis Express
SKU: 4515111202
Price: 2.22 EUR
Availability: InStock

Référence 4515111202_1

En stock 2689 Pièces

2,22 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50	200
Prix (€ TTC)	2,22 €	4,44 €	10,14 €	25,38 €	101,52 €

DIN603 FP VS4515 - TRCC JAPY tête ronde collet carré M10X120 Filetage partiel Classe 8.8 Acier zingué

Conditionnement

1 pièce
5 pièces
20 pièces
50 pièces
200 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M10
Diametre en mm: 9.968 - 9.752
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 120
Filetage: Filetage partiel
Pas: Pas standard de 150
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Revetement de surface: ZINGUE Blanc

ZINGUE Blanc

Zinguage 3 à 5 µm

Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).

Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.

Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.

Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.

Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages.
Couleur: Gris
Sous famille de produit: TRCC JAPY tête ronde collet carré
Norme: DIN603 Filetage partiel VS4515
Poids à la pièce: 110.2 gr
Largeur X Largeur X Epaisseur du collet carre: 10X10X6,6

En stock 2689 Produits

ean13 3663072241534

Description

TRCC JAPY tête ronde collet carré M10X120 Filetage partiel Classe 8.8 Acier zingué
Diametre = M10, Longueur = 120, Revetement De Surface = Zingue Blanc, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 150, Norme = DIN603 FP VS4515

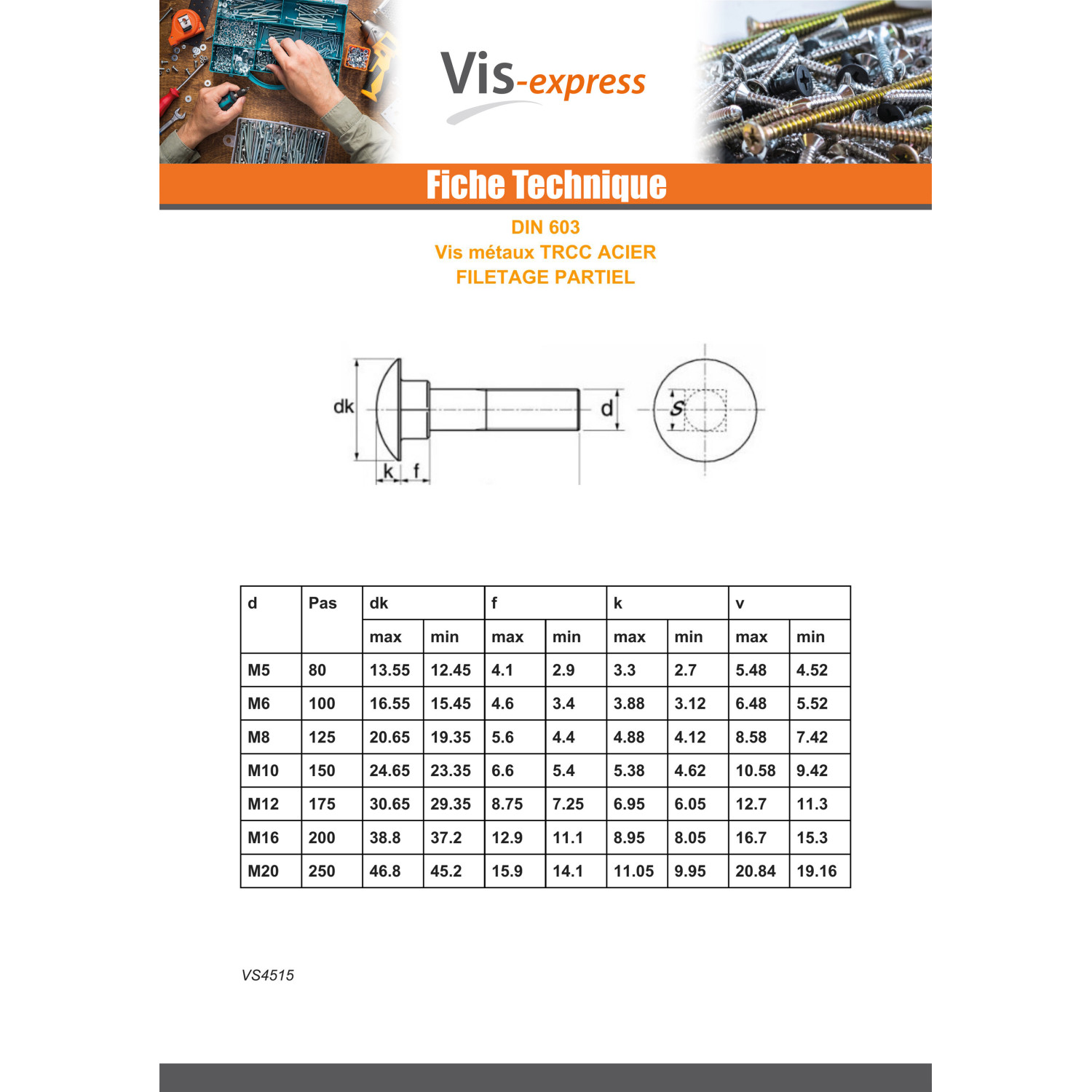

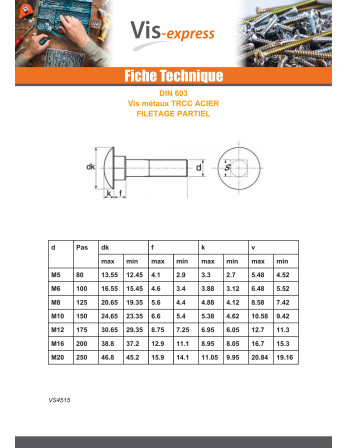

Guide dimensionnel (en mm)

Diamètre	5	6	7	8	10	12	14	16
Diametre tete	13.5	16.5	18	20.5	24.5	30.5	32	39
Epaisseur tete	3.3	3.9	4.8	5	5.4	7	10	9

Autre références : 3617501645684 0BVJA10120 VTRCCM10C120 3663072241534

Cas d'utilisation

Alexandre D.
02/06/2024

Construction MOB Assemblage pans d'une construction de garage en ossature bois 45x145

Olivier V.
08/09/2023

Assemblage portail 2 vantaux sur mesure en bois et ferrures acier

olivier G.
26/04/2023

je vais utiliser les vis avec les boulons et rondelles appropriées, achetées sur le site. Cela va me permettre d'assembler des chevrons ensemble afin de construire mon abris de piscine les chevrons sont en pin classe 4 achetés chez Samse

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
