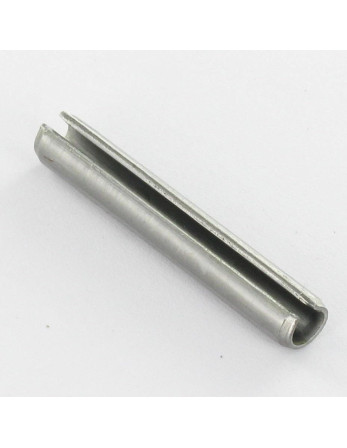

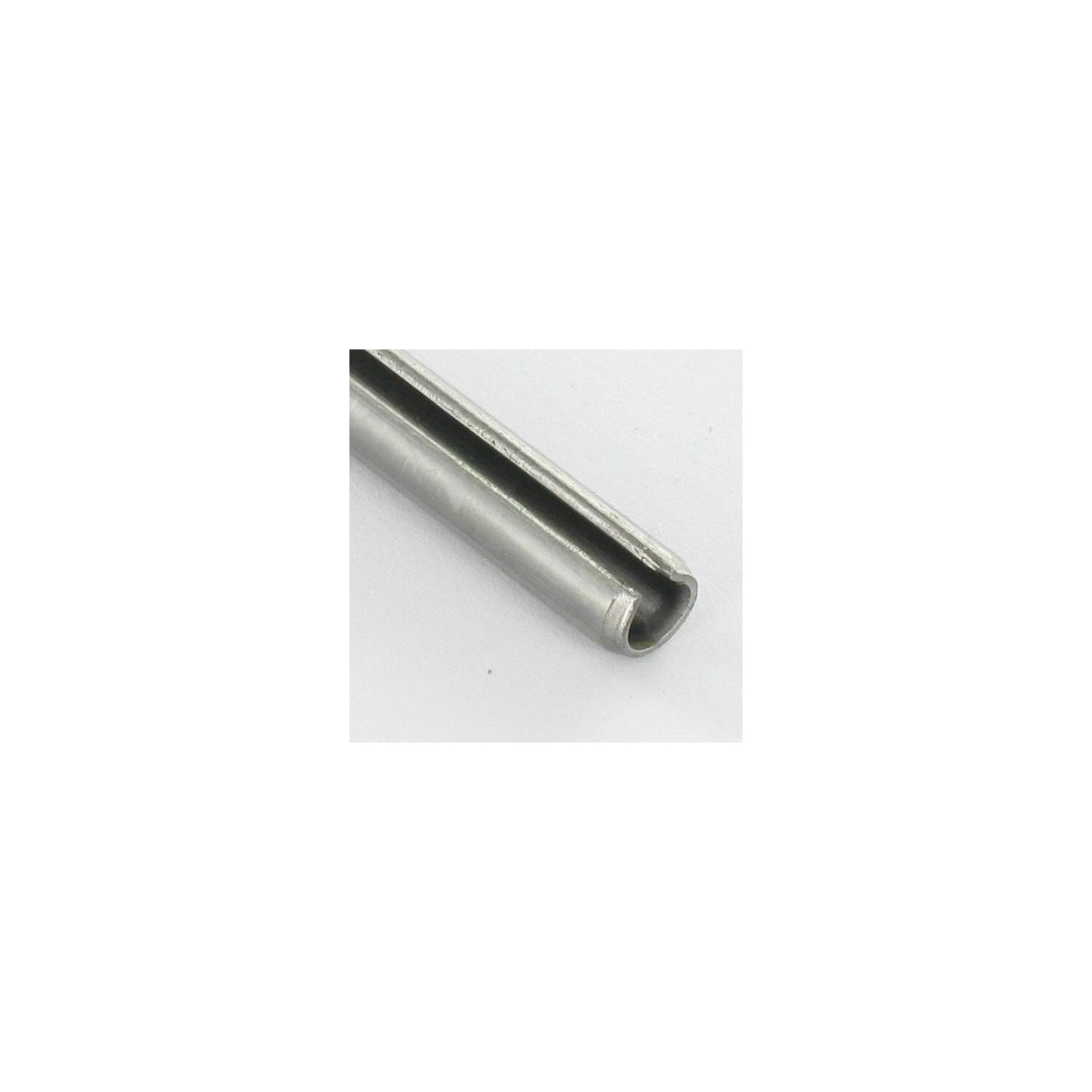

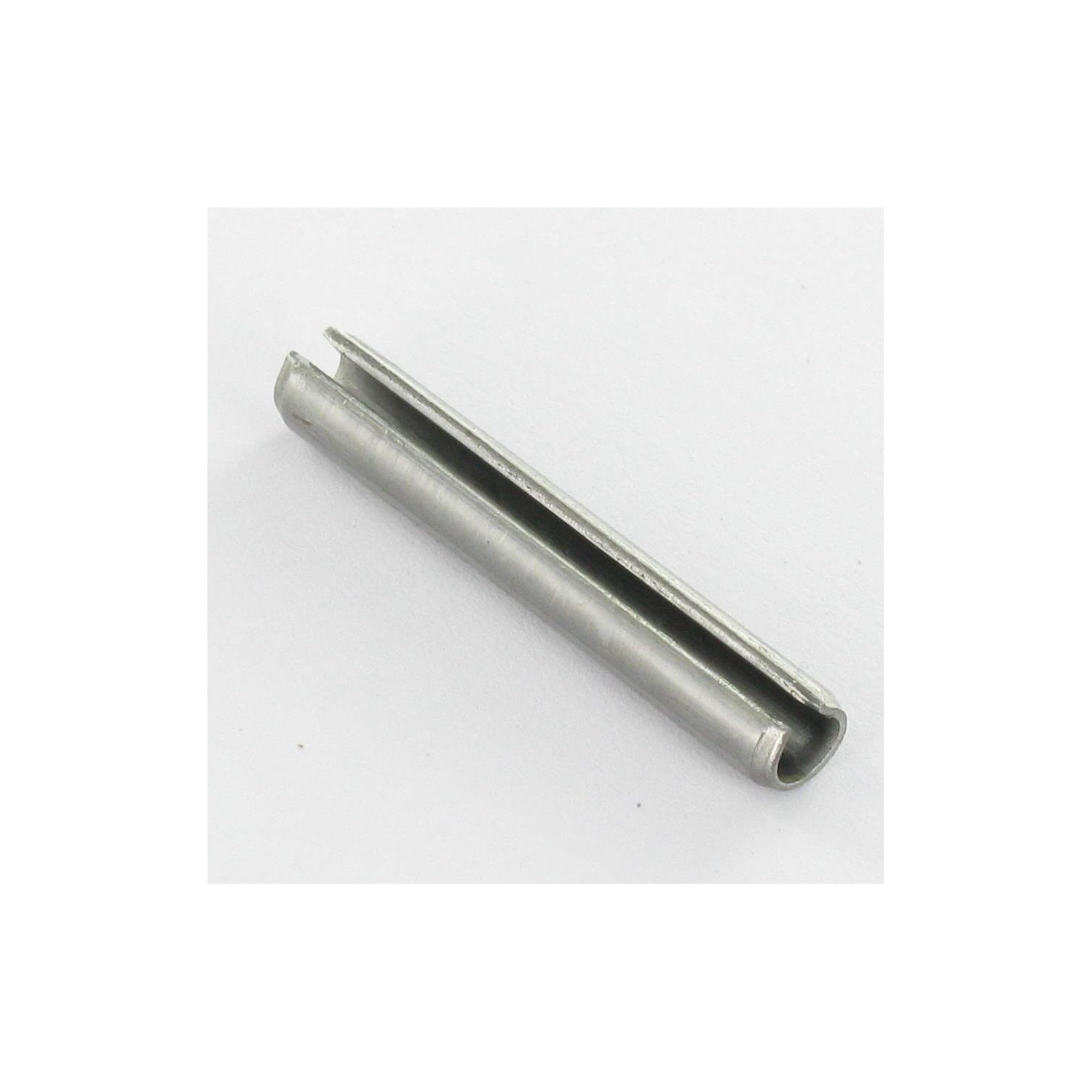

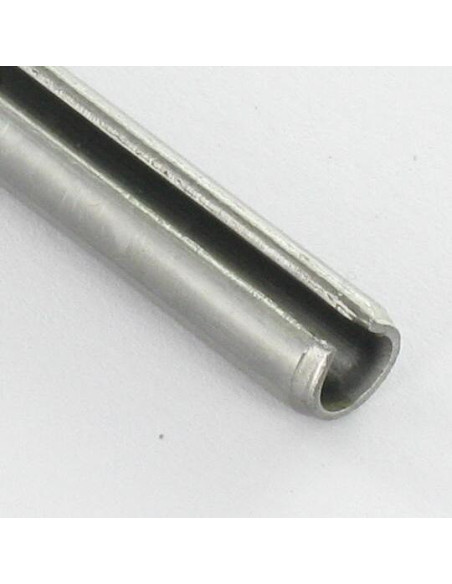

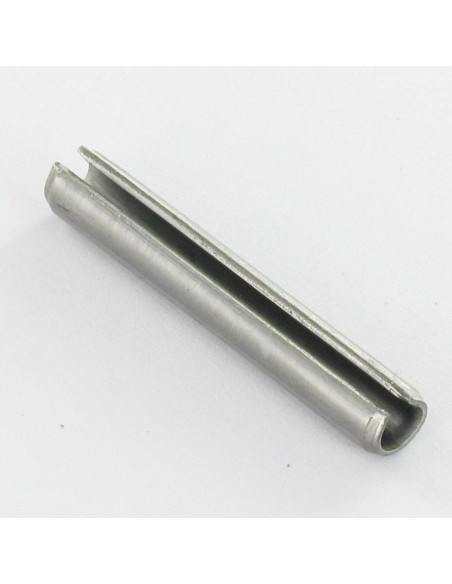

1 x Goupille Elastique Inox A1 5X30 Série épaisse
| Nombre de pièces | 1 | 10 | 30 | 100 |
| Prix (€ TTC) | 5,10 € | 10,14 € | 12,24 € | 13,86 € |
- Diametre
- 5
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 30
- Matiere
- Inox A1
- Famille de produits
- Goupille
- Sous famille de produit
- Goupille Elastique
- Norme
- VS-DIN1481, NFE27489, ISO8752
- Poids à la pièce
- 2.88 GR
Diametre = 5, Longueur = 30, Famille Sous Produits = Goupille Elastique, Matiere = A1, Norme = VS-DIN1481, NFE27489, ISO8752, Famille De Produits = Goupille
Guide dimensionnel (en mm)
| diam tre du trou de per age | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 10 | 12 | 13 | 14 | 16 | 18 | 20 | 21 | 25 | 28 | 30 | 32 | 35 | 38 | 40 |
| diam tre mini | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 4.9 | 5.4 | 6.4 | 7.45 | 8.5 | 8.5 | 10.5 | 12.5 | 13.4 | 14.5 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 |
| diam rtre maxi | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | 5.1 | 5.6 | 6.7 | 7.8 | 8.8 | 10.8 | 12.8 | 13.8 | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | - | - | - | - | - | - |
| paisseur | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.5 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | 6 | 6 | 7 | 7.5 | 7.5 |
Autre références : 62702,5X30 06903018 ART8396 046366 0GOUPEI5-30 BLOKMI13GO 05953 05953 06903018 1388062 VGC5*30I 31471 CO84010.003 9569 3663072172531
Je vais utiliser cette goupille pour un assemblage tige/écrou Mes deux ensembles vont revenir de traitement et je pourrais les assembler grâce à cette goupille. Le choix de l'inox pour ne pas que ça rouille contrairement à une goupille acier. L’utilisation de cette goupille permettra aux utilisateur de ne pas avoir de montage à faire.
j'utilise cette goupille pour un vélo au niveau du pédalier pour bloquer en rotation l'axe principal
