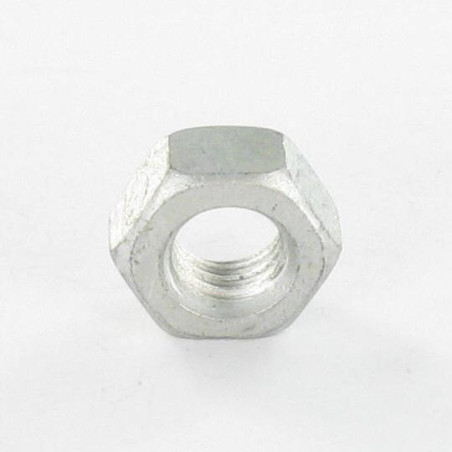

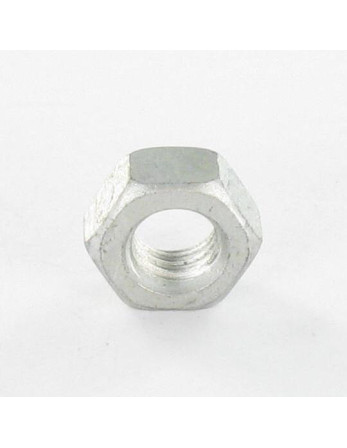

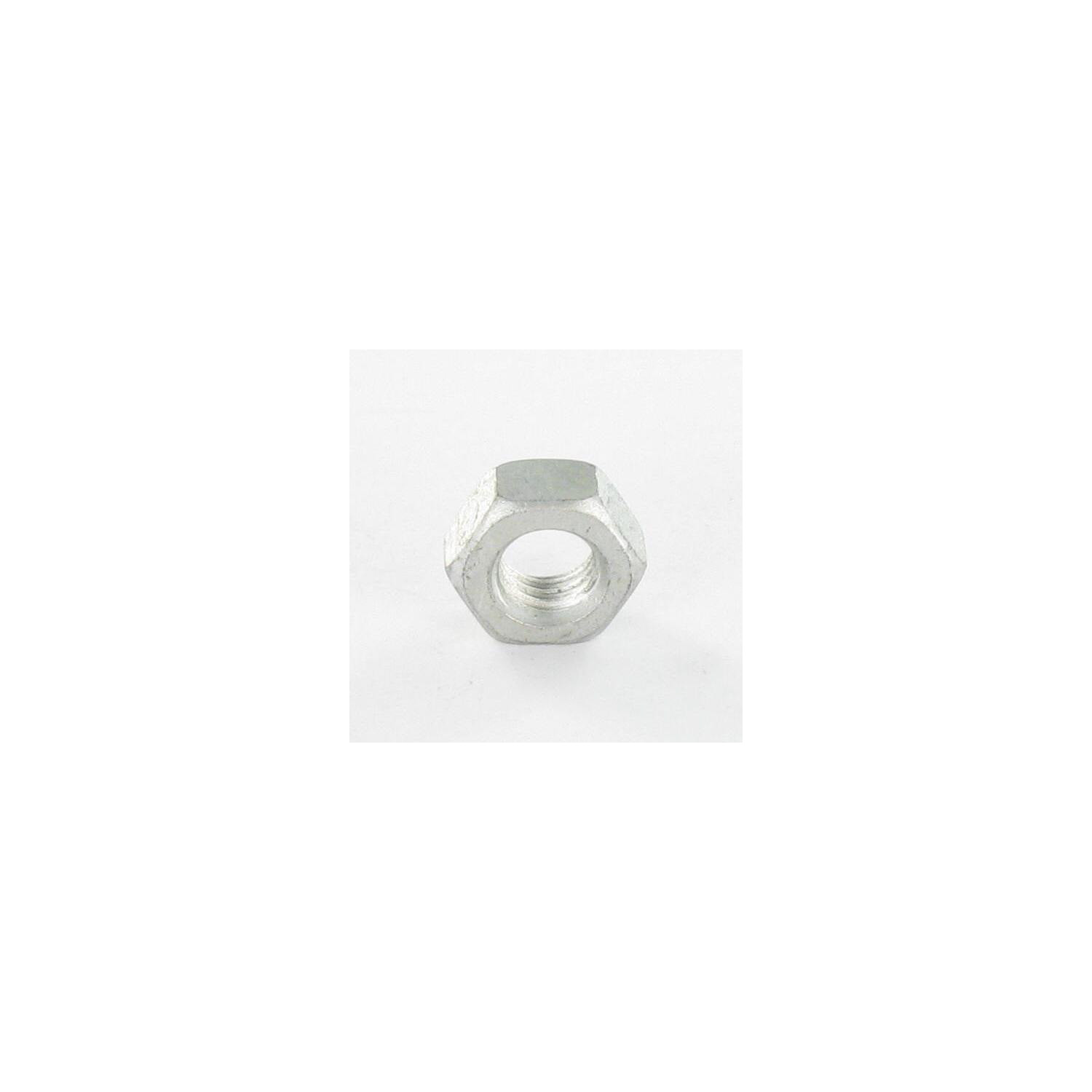

Écrou hexagonale M20 Classe 8 Forte tenue à la corrosion Acier galvanisé à chaud Oversized

Écrou hexagonale M20 Classe 8 Forte tenue à la corrosion Acier galvanisé à chaud Oversized

Name: Écrou hexagonale M20 Classe 8 Forte tenue à la corrosion Acier galvanisé à chaud Oversized
Brand: Vis Express
SKU: 4325002047_1
Price: 5.10 EUR
Availability: InStock

Référence 4325002047_1

En stock 52092 Pièces

5,10 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	100	400
Prix (€ TTC)	5,10 €	10,14 €	12,24 €	32,76 €	124,56 €

NFE 24032 ISO 4032,VS-ISO4032,VS4325 - Écrou hexagonale M20 Classe 8 Forte tenue à la corrosion Acier galvanisé à chaud Oversized

Conditionnement

1 pièce
10 pièces
30 pièces
100 pièces
400 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M20
Diametre en mm: 17.73 - 17.95
Clef de: 30
Pas: Pas standard de 250
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE 8 (ECROU)
Revetement de surface: Galvanisé à chaud
Couleur: Gris
Famille de produits: Ecrou
Sous famille de produit: Ecrou Hexagonal HU
Norme: NFE 24032 ISO 4032,VS-ISO4032,VS4325
Poids à la pièce: 53.7 GR
Hauteur de l'ecrou: 16 - 20

En stock 52092 Produits

ean13 3663072088290

Description

Écrou hexagonale M20 Classe 8 Forte tenue à la corrosion Acier galvanisé à chaud Oversized
Diametre = M20, Revetement De Surface = Galvanise a chaud, Classe = Classe 8 (Ecrou), Matiere = Acier, Pas = Pas standard de 250, Norme = NFE 24032 ISO 4032,VS-ISO4032,VS4325, Famille De Produits = Ecrou

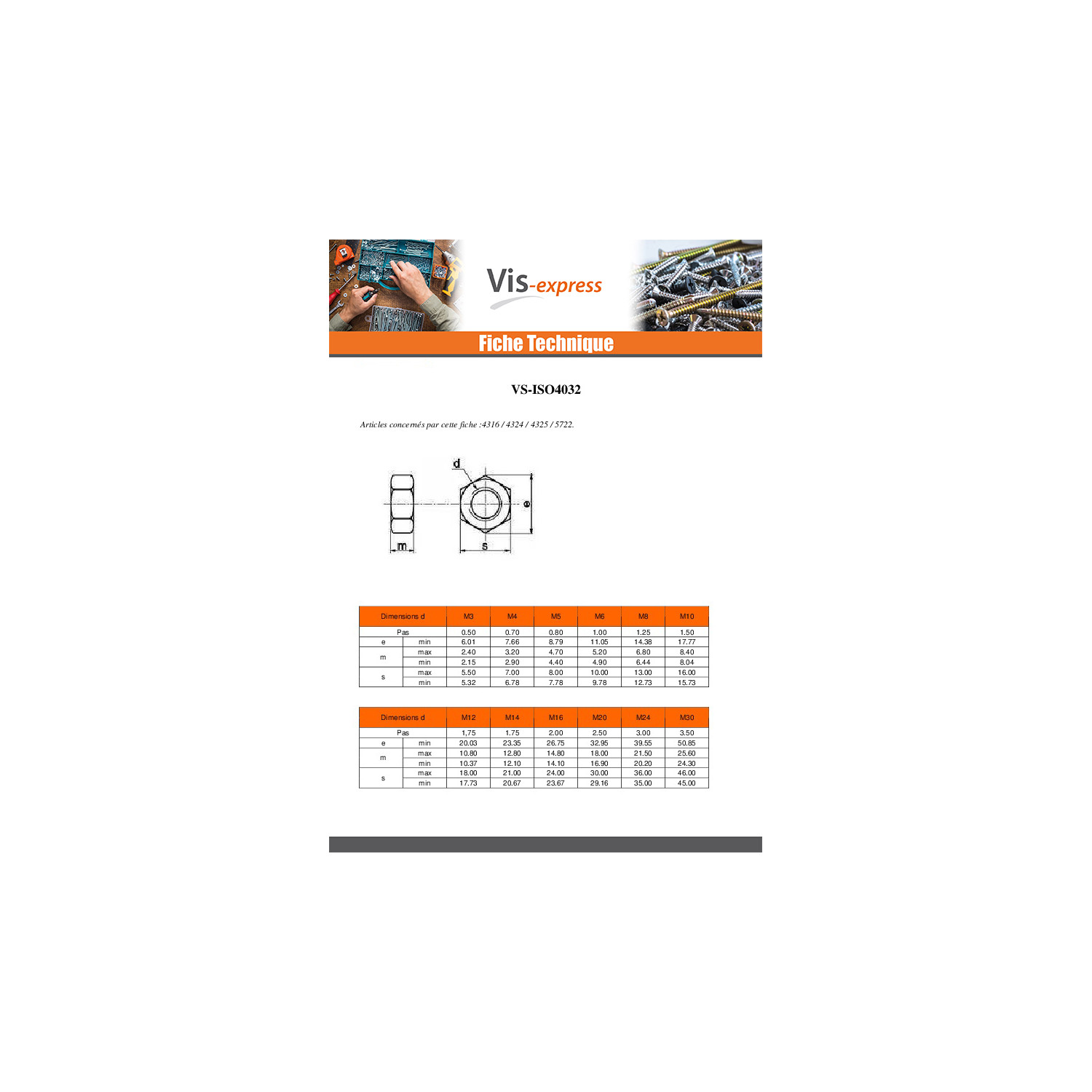

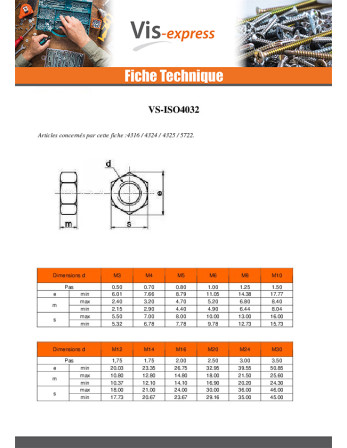

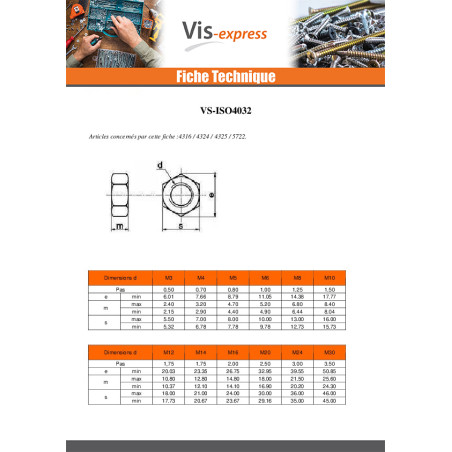

Guide dimensionnel (en mm)

Diamètre	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Pas	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
Epaisseur	2.4	3.2	4.7	5.2	6.8	8.4	10.8	12.8	14.8	15.8	18	19.4	21.5	23.8	25.6	28.7	31	33.4
Surplat/clef	5.5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60

Autre références : 3617500995797 E.M20.G 153480 3663072088290

Cas d'utilisation

Michel K.
25/11/2022

fixation boulon terrasse fixation ancrage balançoire fixation poutre muralière

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
