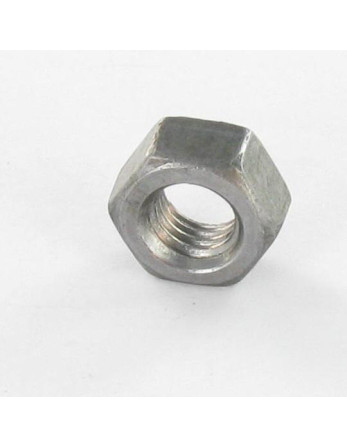

1 x Ecrou Hexagonal HU M16 Classe 10 Acier brut

Name: 1 x Ecrou Hexagonal HU M16 Classe 10 Acier brut
Brand: Vis Express
SKU: 4324001601
Price: 2.04 EUR
Availability: InStock

Référence 4324001601_1

En stock 13807 Pièces

2,04 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25	100
Prix (€ TTC)	2,04 €	4,08 €	4,08 €	4,86 €	17,70 €

NFE 24032 ISO 4032,VS-ISO4032 - Ecrou Hexagonal HU M16 Classe 10 Acier brut

Conditionnement

1 pièce
5 pièces
10 pièces
25 pièces
100 pièces

Livraison rapide (sous 24/48 heures)

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M16
Diametre en mm: 14.04 - 14.26
Clef de: 24
Pas: Pas standard de 200
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE 10 (ECROU)
Couleur: Gris Acier / Noir
Famille de produits: Ecrou
Sous famille de produit: Ecrou Hexagonal HU
Norme: NFE 24032 ISO 4032,VS-ISO4032
Poids à la pièce: 29.4 GR
Hauteur de l'ecrou: 13 - 16

En stock 13807 Produits

ean13 3663072181601

Description

Ecrou Hexagonal HU M16 Classe 10 Acier brut
Diametre = M16, Famille Sous Produits = Ecrou HU, Classe = Classe 10 (Ecrou), Matiere = Acier, Pas = Pas standard de 200, Norme = NFE 24032 ISO 4032,VS-ISO4032, Famille De Produits = Ecrou

Guide dimensionnel (en mm)

Diamètre	6	8	10	12	14	16	18	20	22	24
Pas	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
Epaisseur	5.2	6.8	8.4	10.8	12.8	14.8	15.8	18	19.4	21.5
Surplat/clef	10	13	16	18	21	24	27	30	34	36

Autre références : 3473575620138 154702 EH16-109U 3412016B 0728390 BR2402117 EC16.10.9 1740866 ART000771 934M16B10 1302001016 0006739 B341.16030 LN02 218 3656 BOEN10S16 0275 3663072181601

Cas d'utilisation

Jérôme S.
25/06/2018

fixation de limon fixation d'escalier fixation de cornière

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
