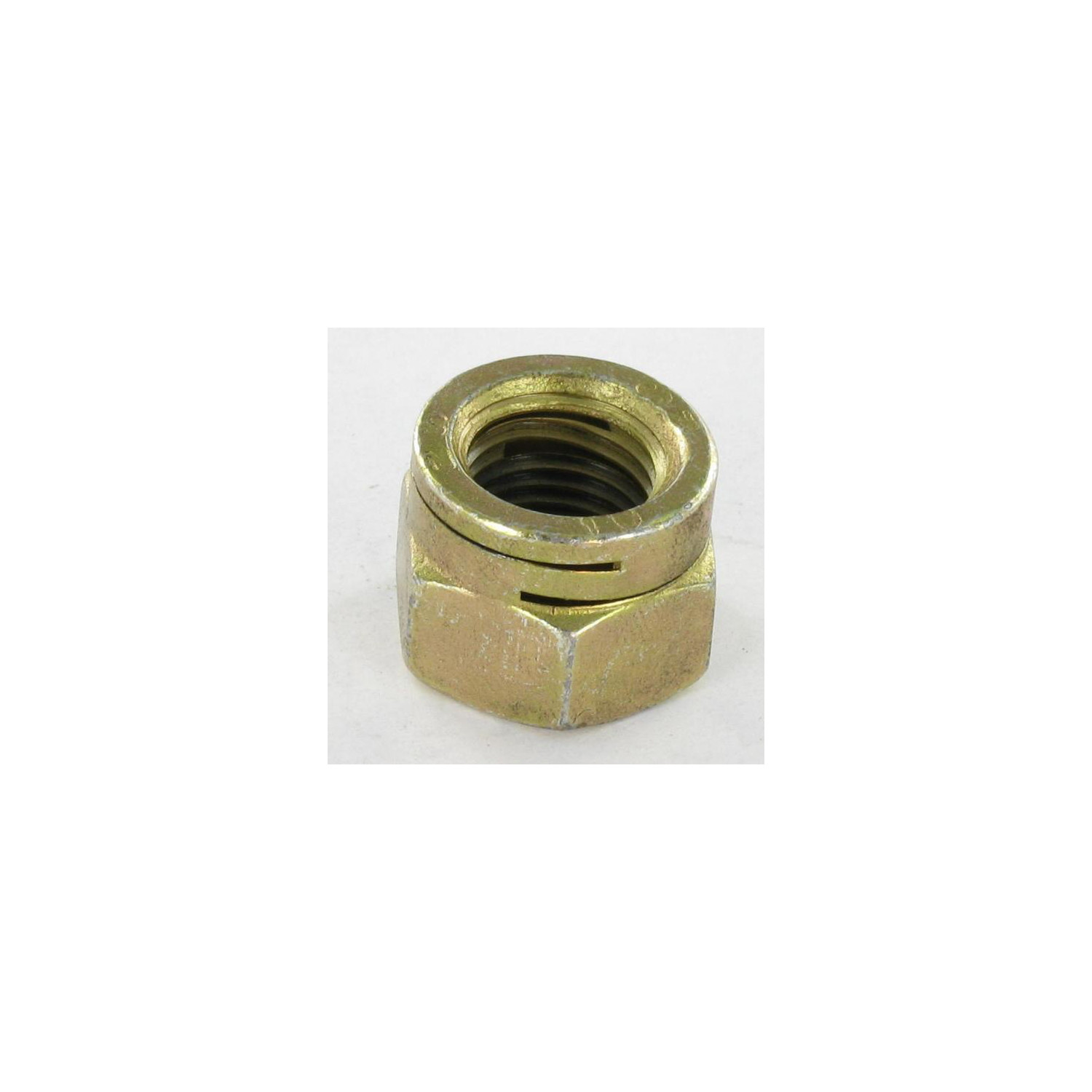

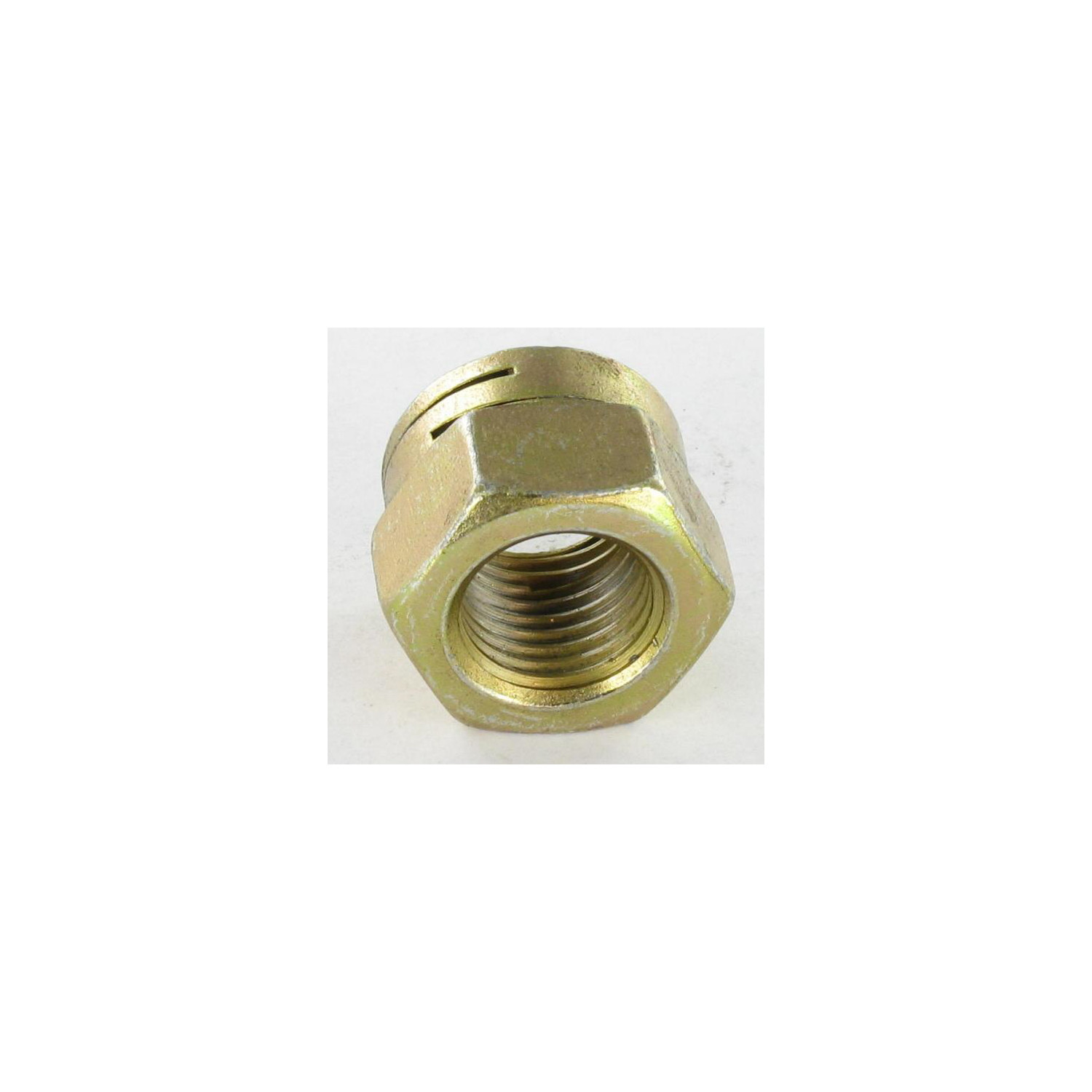

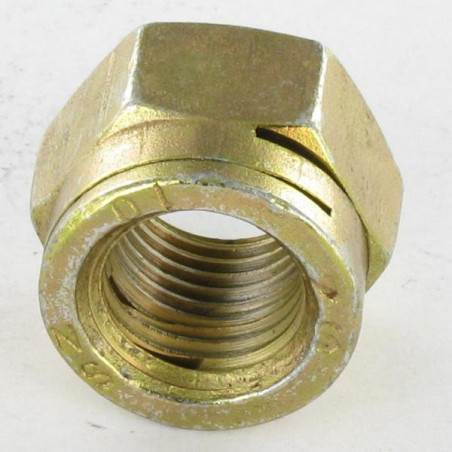

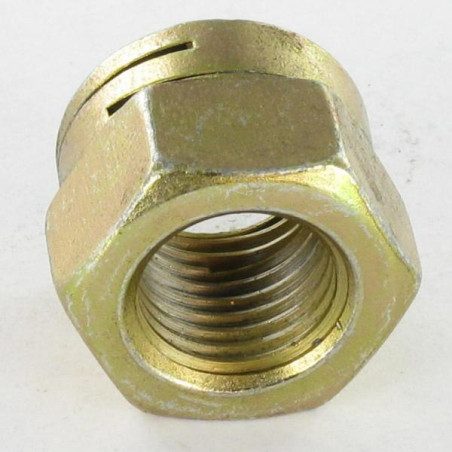

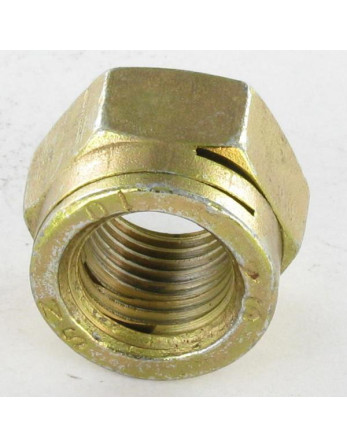

1 x Ecrou frein Bichromaté DAH M16 Pas de 200 Classe 10

Promo !
-12%

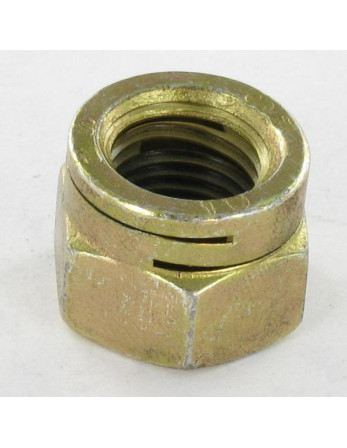

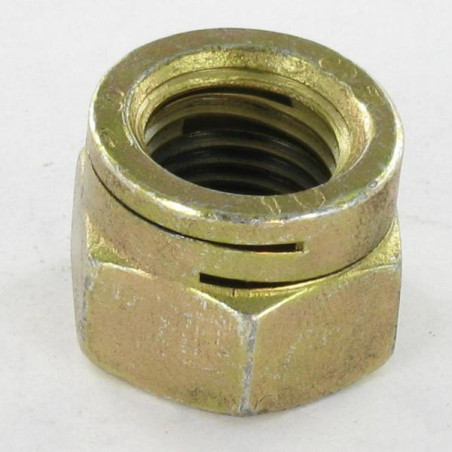

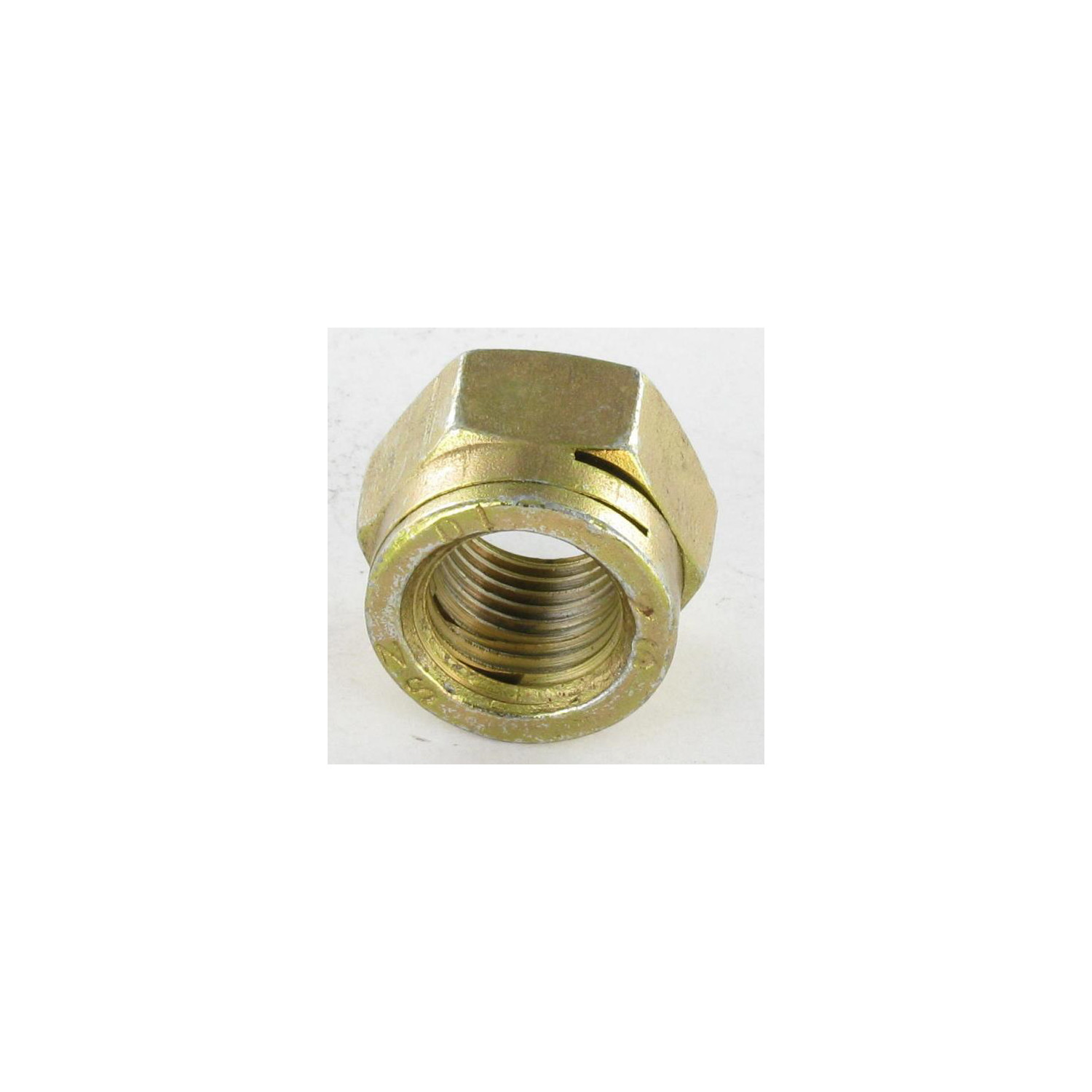

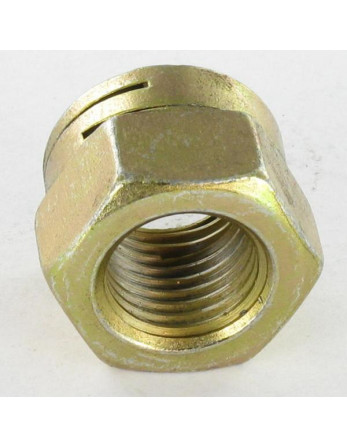

Ecrou frein Bichromaté DAH M16 Pas de 200 Classe 10

1 x Ecrou frein Bichromaté DAH M16 Pas de 200 Classe 10

Name: 1 x Ecrou frein Bichromaté DAH M16 Pas de 200 Classe 10
Brand: Vis Express
SKU: 4343001703
Price: 10.88 EUR
Availability: InStock

Référence 4343001703_1

En Stock 277 Pièces

10,88 € TTC 12,36 € -12%

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	100
Prix (€ TTC)	10,88 €	108,77 €	326,30 €	1 087,63 €

Ecrou frein Bichromaté DAH M16 Pas de 200 Classe 10

Conditionnement

1 pièce
10 pièces
30 pièces
100 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M16
Diametre en mm: 14.04 - 14.26
Pas: Pas de 200
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE 10 (ECROU)
Revetement de surface: Bichromaté
Couleur: Jaune
Famille de produits: Ecrou
Sous famille de produit: Ecrou frein
Poids à la pièce: 34 GR

En stock 277 Produits

ean13 3663072091771

Description

Ecrou frein Bichromaté DAH M16 Pas de 200 Classe 10
Diametre = M16, Revetement De Surface = Bichromate, Famille Sous Produits = Ecrou Frein, Classe = Classe 10 (Ecrou), Matiere = Acier, Pas = P200, Famille De Produits = Ecrou

Guide dimensionnel (en mm)

Diamètre	3	4	5	6	7	8	8	9	9	10	10
Pas	0.5	0.7	0.8	1	1	1	1.25	1	1.25	1.25	1.5
Surplat/clef	5.5	7	8	10	11	13	13	14	14	17	17
Epaisseur	4.7	5.6	6.8	8.5	9	10.5	10.5	11.5	11.5	13	13
Hauteur	2.5	3.3	3.9	5	5.5	6	6	6.5	6.5	7.6	7.6
S1	2.2	2.3	2.9	3.5	3.8	4.5	4.5	5	5	5.4	5.4

Autre références : 3617500896278 3663072091771

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
