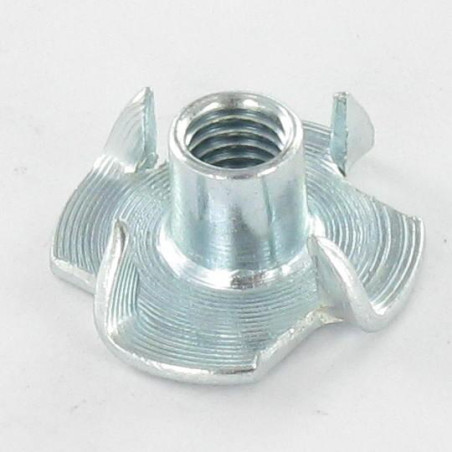

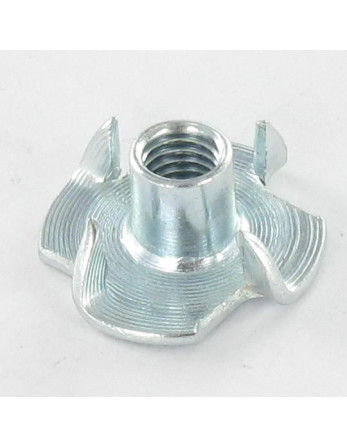

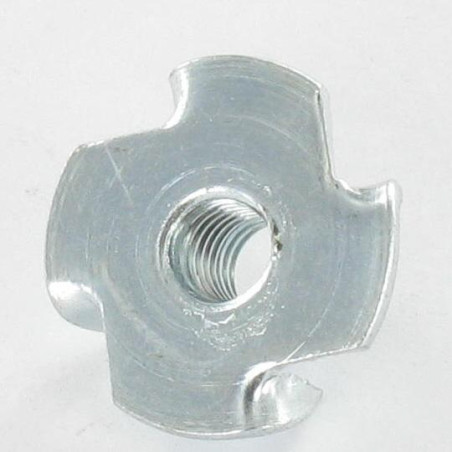

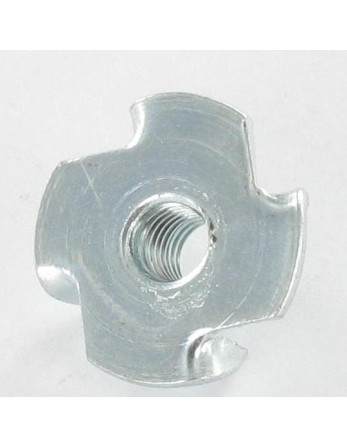

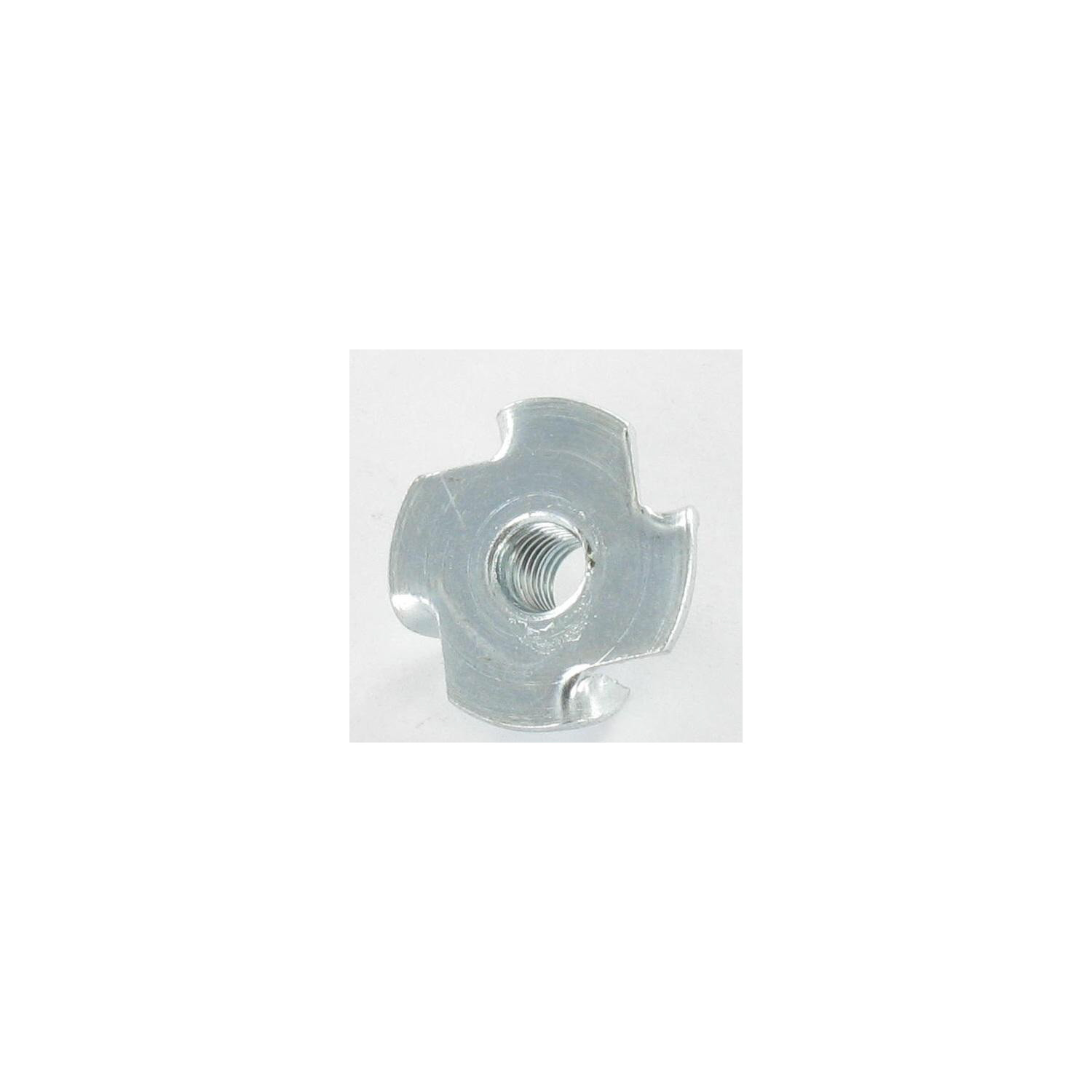

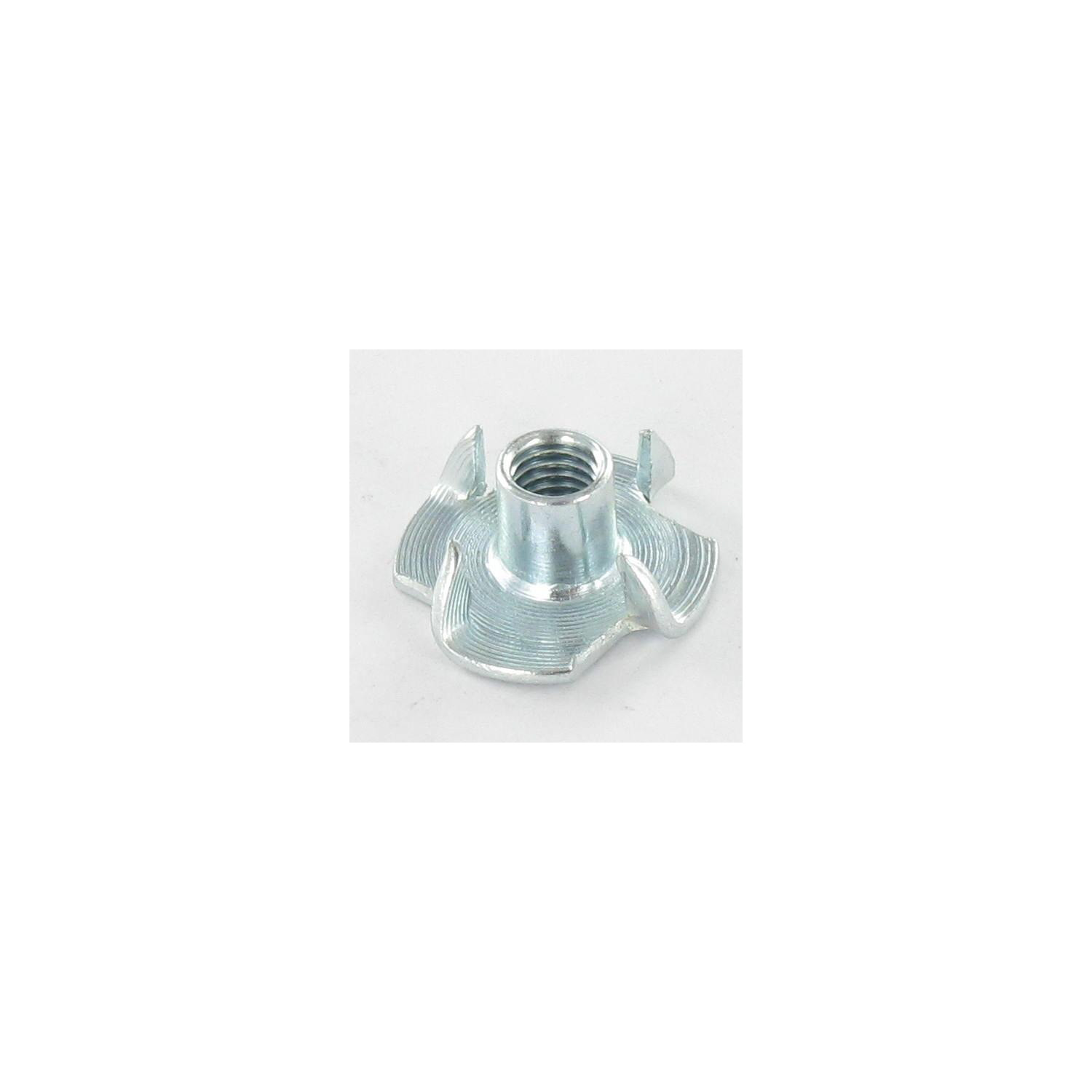

Ecrou griffe M10 Haut 16 Acier zingué
| Nombre de pièces | 1 | 10 | 30 | 100 | 400 |
| Prix (€ TTC) | 2,22 € | 4,44 € | 5,40 € | 11,40 € | 39,60 € |
- Diametre
- M10
- Diametre en mm
- 8.47 - 8.65
- Pas
- Pas standard de 150
- Matiere
- Acier
- Revetement de surface
-
ZINGUE Blanc
ZINGUE Blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
- Gris
- Famille de produits
- Ecrou
- Sous famille de produit
- Ecrou griffe
- Poids à la pièce
- 9.08 GR
Diametre = M10, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Ecrou Griffe, Matiere = Acier, Pas = Pas standard de 150, Famille De Produits = Ecrou

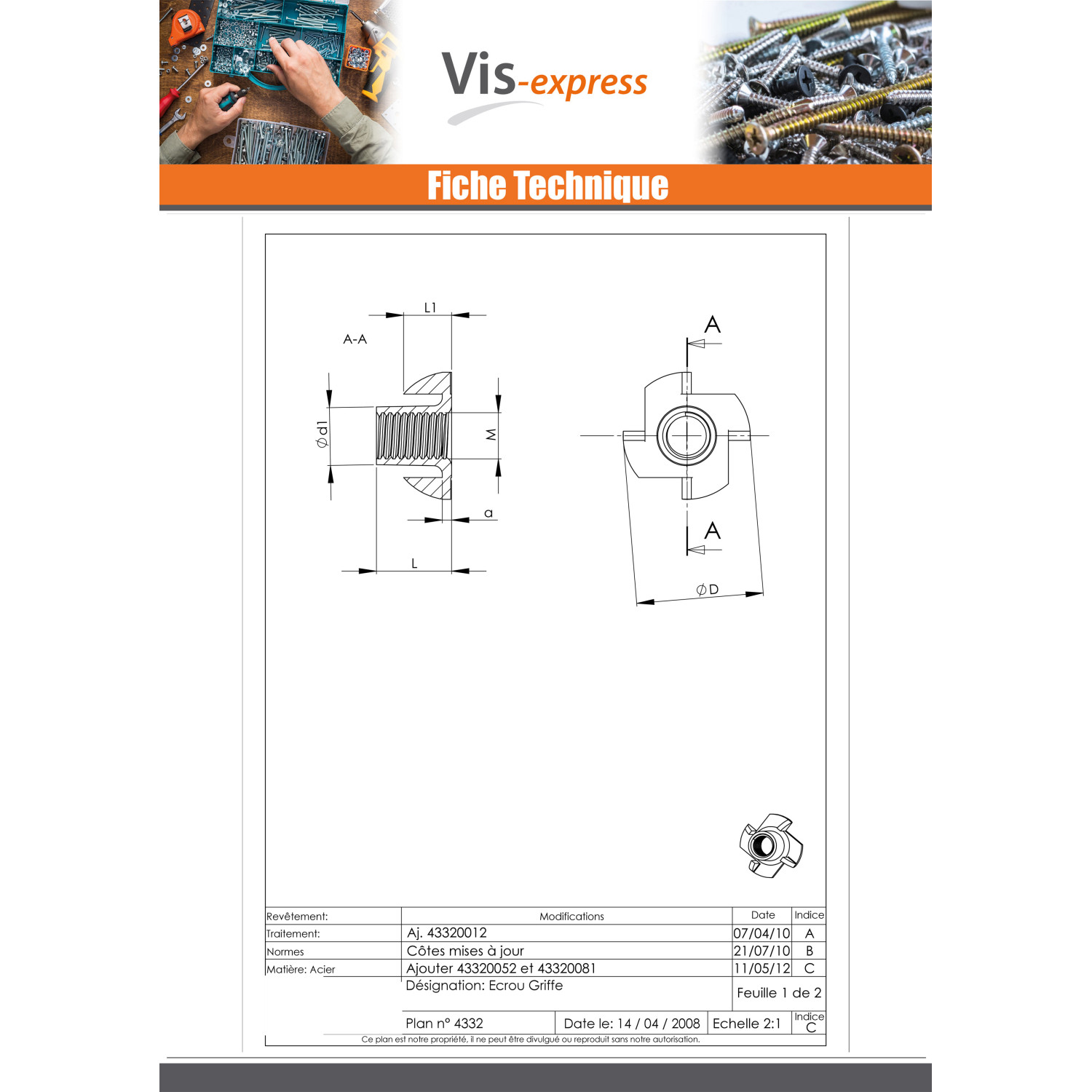

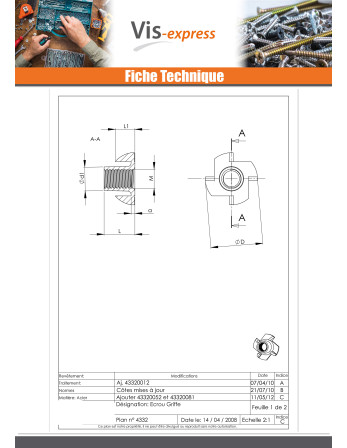

Guide dimensionnel (en mm)
| Diamètre | 4 | 5 | 5 | 6 | 6 | 8 | 8 | 10 | 12 |
| Pas | 0.7 | 0.8 | 0.8 | 1 | 1 | 1.25 | 1.25 | 1.5 | 1.75 |
| Diamètre exterieur | 15 | 17 | 17 | 19 | 19 | 22 | 22 | 25 | 27 |
| Epaisseur | 8 | 10 | 12 | 12 | 18 | 15 | 17 | 16 | 14.5 |
| h1 | 5.5 | 5.5 | 5.5 | 8.5 | 8.5 | 9.5 | 9.5 | 11 | 9.5 |
Autre références : 3617501011847 PE041 V23.1016 ECRGRIFM10 1613024 PE041 PE041 7020041 2028126 3663072090071
ecrou disposé sur des panneaux nos panneaux mesure 1000*770
il nous sert a fixer notre panneau il est utilisé sur notre reference SDADDA
Train electrique Reseau 10mX2m HO
nous les installons sur du cp15 vos écrous son installe sur des plaque est ensuite sur des palettes que nous appelons SDADDA
06/11/2026
Cet écrou griffe va être installé à la base de pieds de meuble d'atelier en bois pour recevoir un pied vérin réglable M10 Pas de marque car construction perso
