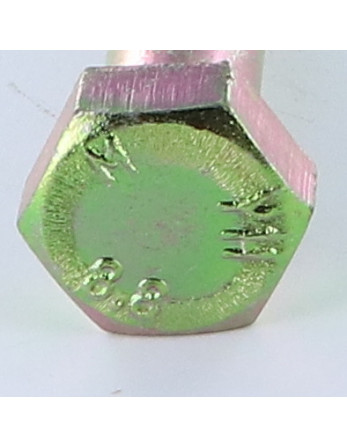

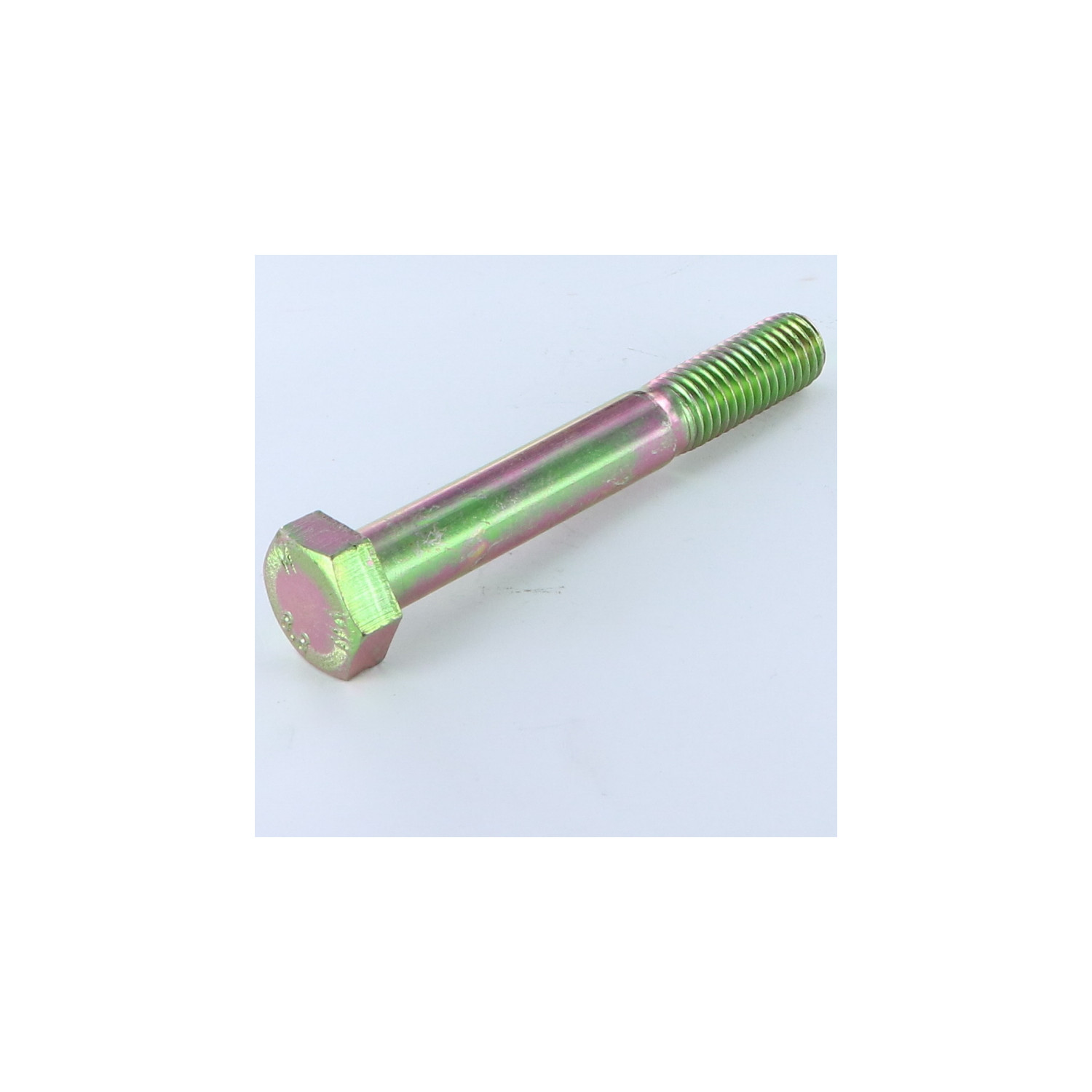

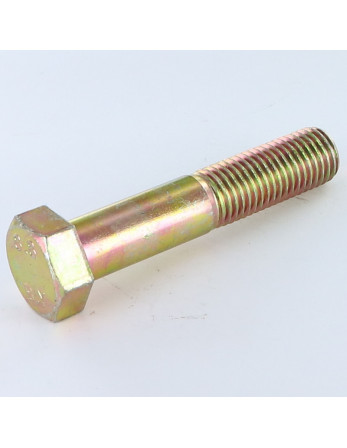

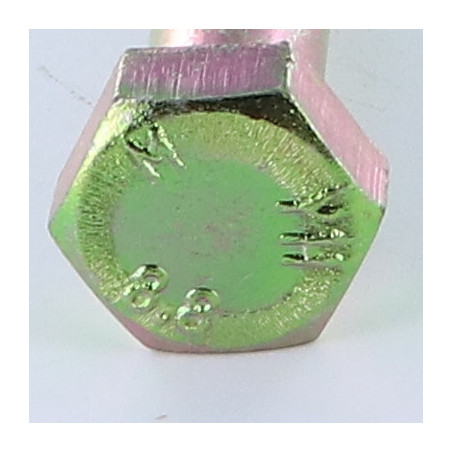

1 x Corps de boulon filetage partiel Tête hexagonale TH M16X100 Classe 8.8 Bichromaté

Promo !
-12%

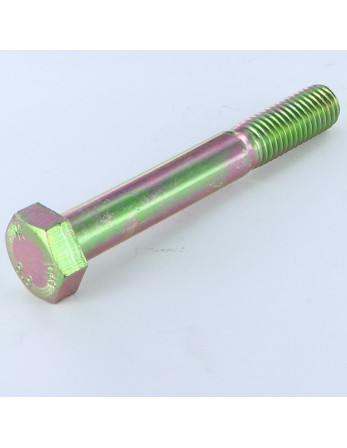

Corps de boulon filetage partiel Tête hexagonale TH M16X100 Classe 8.8 Bichromaté

1 x Corps de boulon filetage partiel Tête hexagonale TH M16X100 Classe 8.8 Bichromaté

Name: 1 x Corps de boulon filetage partiel Tête hexagonale TH M16X100 Classe 8.8 Bichromaté
Brand: Vis Express
SKU: 4110171003
Price: 4.07 EUR
Availability: InStock

Référence 4110171003_1

En Stock 658 Pièces

4,07 € TTC 4,62 € -12%

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25
Prix (€ TTC)	4,07 €	8,13 €	9,72 €	24,29 €

ISO4014,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M16X100 Classe 8.8 Bichromaté

Conditionnement

1 pièce
5 pièces
10 pièces
25 pièces

Livraison rapide (sous 24/48 heures)

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M16
Diametre en mm: 15.962 - 15.692
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 100
Clef de: 24
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Revetement de surface: Bichromaté
Couleur: 360°
Famille de produits: Boulonnerie Tête hexagonale TH
Sous famille de produit: Tête hexagonale
Norme: ISO4014,VS4109
Poids à la pièce: 184.27 GR

En stock 658 Produits

ean13 3663072190146

Description

Corps de boulon filetage partiel Tête hexagonale TH M16X100 Classe 8.8 Bichromaté
Diametre = M16, Longueur = 100, Revetement De Surface = Bichromate, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = ISO4014,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
Surplat/clef	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78	84
Filetage si longueur totale vis < 10	0	0	0	0	0	0	0	0	52	56	60	66	72	78	84	90

Autre références : 3473575414164 90160004 VIS.VG000931 BOVB6TH16100 130846 65021604 B6022.16100 MP710092 PMM0508 19508017 QUVISMAH1610 61251916100 6005011368 250404 BOVB6TH16100 BOVB6TH16100 250404 B060137 BOULTH16/100 3663072190146

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
