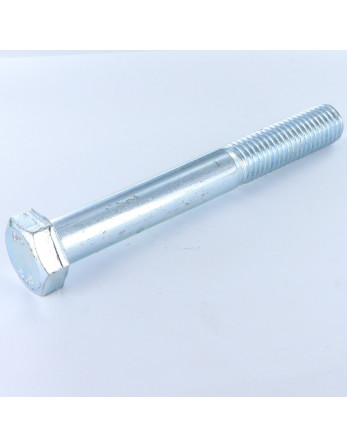

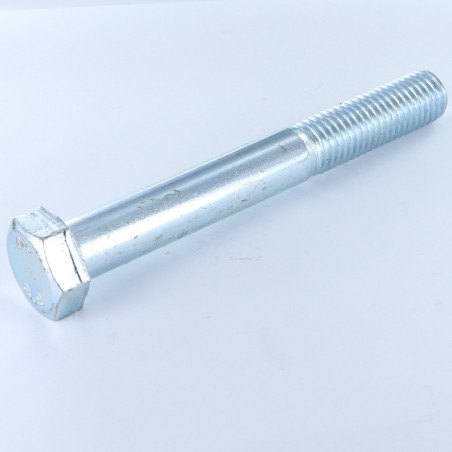

Corps de boulon filetage partiel Tête hexagonale TH M14X120 Classe 8.8 Acier zingué

Corps de boulon filetage partiel Tête hexagonale TH M14X120 Classe 8.8 Acier zingué

Name: Corps de boulon filetage partiel Tête hexagonale TH M14X120 Classe 8.8 Acier zingué
Brand: Vis Express
SKU: 4110151202_1
Price: 2.22 EUR
Availability: InStock

Référence 4110151202_1

En stock 3954 Pièces

2,22 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25	100
Prix (€ TTC)	2,22 €	5,82 €	11,64 €	29,04 €	116,04 €

ISO4014,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M14X120 Classe 8.8 Acier zingué

Conditionnement

1 pièce
5 pièces
10 pièces
25 pièces
100 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M14
Diametre en mm: 13.964 - 13.694
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 120
Clef de: 21
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

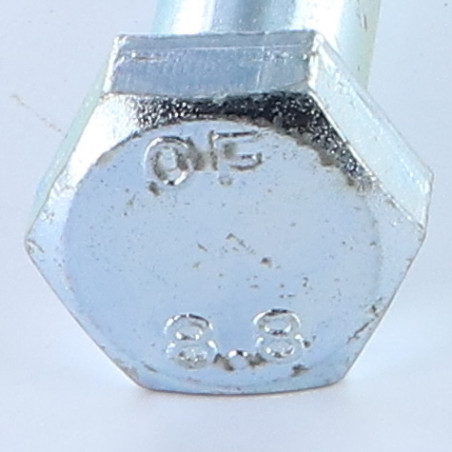

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc

Zingué blanc

Zinguage 3 à 5 µm

Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).

Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.

Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.

Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.

Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages.
Couleur: Gris
Famille de produits: Boulonnerie Tête hexagonale TH
Norme: ISO4014,VS4109
Poids à la pièce: 160.86 GR
Forme tete: Tête hexagonale

En stock 3954 Produits

ean13 3663072074040

Description

Corps de boulon filetage partiel Tête hexagonale TH M14X120 Classe 8.8 Acier zingué
Diametre = M14, Longueur = 120, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = ISO4014,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
Surplat/clef	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78	84
Filetage si longueur totale vis < 10	0	0	0	0	0	0	0	0	52	56	60	66	72	78	84	90

Autre références : 3473575413464 14211 BOVB8TH14120 6PANS14120 LD012809 BOUVIS00024 5314120 06010199090 3002059 2400210 14028 044950 2400210 9A-1504155 044950 51613 0104Z14120 1402014120 02353 70199995 1000010123 065420 80061461 B64355 KG00360961 80061461 05253 BVVMHXX14X12 126001087 126001087 05253 39153 71VISM14X120 39153 0104222 050700 0300011403 0300011403 V141208PF 0300011403 2400210 AC14X120 VSZ14120 01B075 701043 12085MEC1412 BOVB8TH14120 642-0131-6 BOVB8TH14120 fv0487 TH14120 4672 VPSZ14120.1 22.014.120 A00299 030117 AO3578 225812 104258 3663072074040

Cas d'utilisation

Stefano F.
08/04/2023

5 boulons de 14x120mm, dimensions introuvables ailleurs que sur Vis Express a aussi bas prix ! Fixations d'une ancienne pompe de puit avec 8cm de beton a traverser et 2cm de fonte de socle Pompe en fonte des années 1930 Briau PB40 en cours de restauration

Marie-Anne M.
12/12/2021

fixation des galets d'une porte coulissante utilisé sur une montre chausson pour rail 85x70

Pierre P.
18/05/2021

pour fixer un solivage sur des bois de 90 de large

Petrus B.
21/02/2015

je l'utilise pour fixer du materiel agricole
