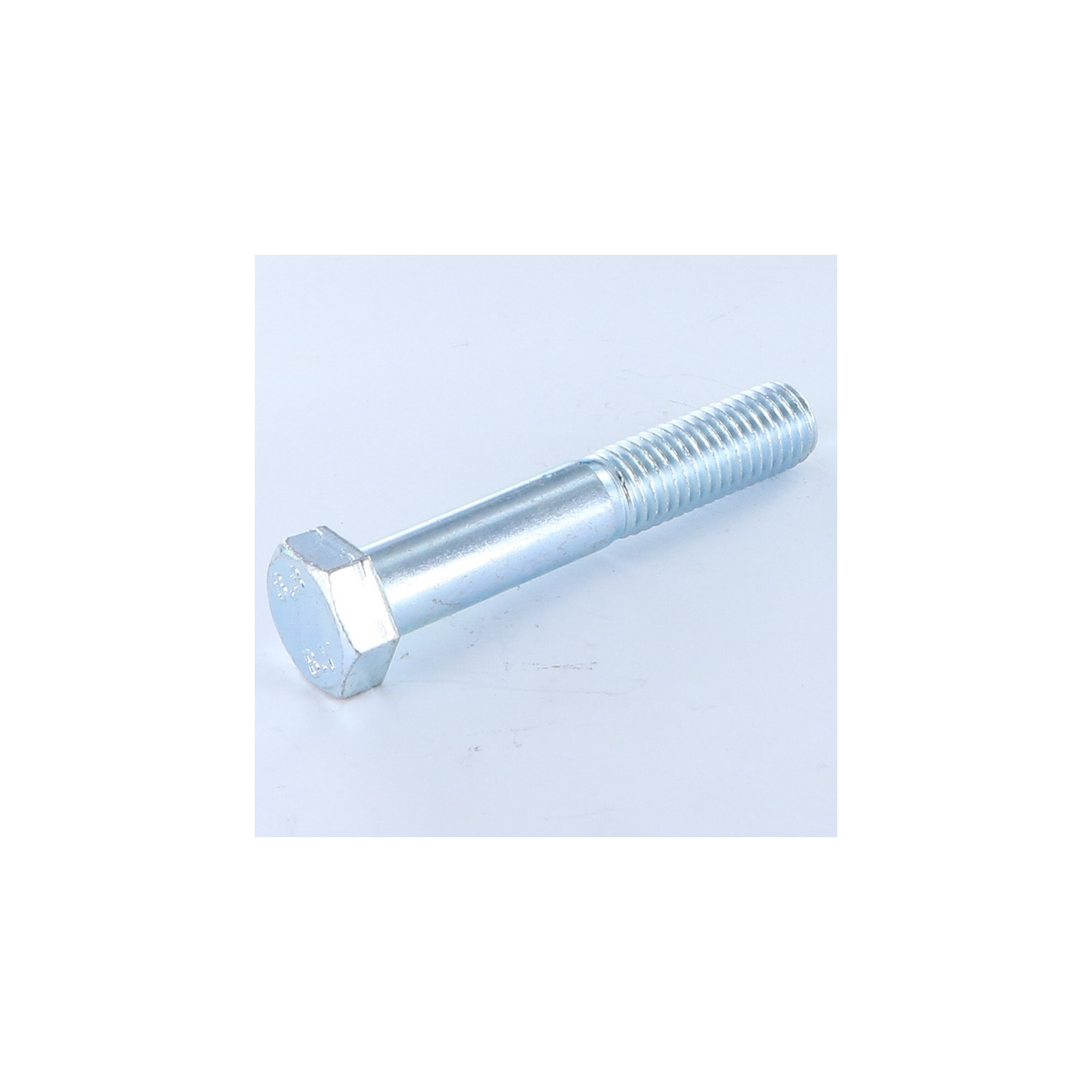

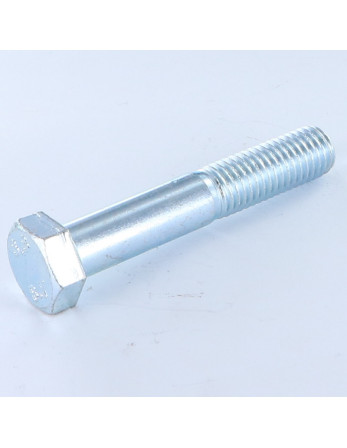

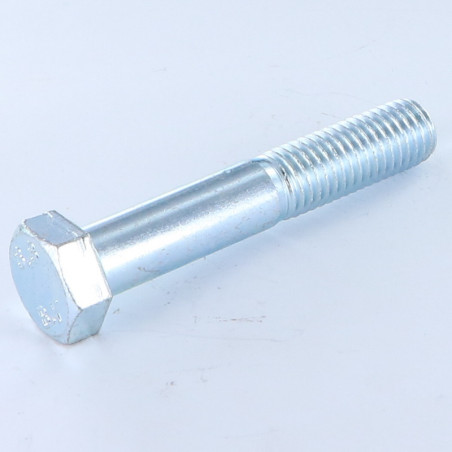

1 x Corps de boulon filetage partiel Tête hexagonale TH M14X90 Classe 8.8 Acier zingué

Corps de boulon filetage partiel Tête hexagonale TH M14X90 Classe 8.8 Acier zingué

1 x Corps de boulon filetage partiel Tête hexagonale TH M14X90 Classe 8.8 Acier zingué

Name: 1 x Corps de boulon filetage partiel Tête hexagonale TH M14X90 Classe 8.8 Acier zingué
Brand: Vis Express
SKU: 4110149002
Price: 5.1 EUR
Availability: InStock

Référence 4110149002_1

En stock 13995 Pièces

5,10 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25
Prix (€ TTC)	5,10 €	10,14 €	10,14 €	23,10 €

ISO4014,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M14X90 Classe 8.8 Acier zingué

Conditionnement

1 pièce
5 pièces
10 pièces
25 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M14
Diametre en mm: 13.964 - 13.694
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 90
Clef de: 21
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

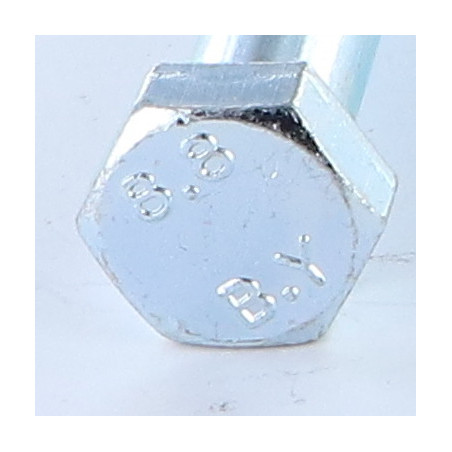

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc

Zingué blanc

Zinguage 3 à 5 µm

Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).

Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.

Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.

Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.

Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages.
Couleur: Gris
Famille de produits: Boulonnerie Tête hexagonale TH
Norme: ISO4014,VS4109
Poids à la pièce: 125.3 GR
Forme tete: Tête hexagonale

En stock 13995 Produits

ean13 3663072073968

Description

Corps de boulon filetage partiel Tête hexagonale TH M14X90 Classe 8.8 Acier zingué
Diametre = M14, Longueur = 90, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = ISO4014,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
Surplat/clef	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78	84
Filetage si longueur totale vis < 10	0	0	0	0	0	0	0	0	52	56	60	66	72	78	84	90

Autre références : 3473575413334 VISH14X90P88 130843 605460 00531490 00970148 90914090 MOIS 019245 019245 51610 0104Z140903 VIS0033 02451 065010 80061458 552034 10899 80061458 VTH14X90 126001084 126001084 VIO0814090 TH114090 39155 PMM0497 39155 0104218 0300011401 0300011401 0300011401 110588 AC14X90 VSZ14090 01B072 12677 10899 VIO0814090 VH14090034 B060091 VSPZ14090.1 5002133 22.014.090 225811 104195 21314090 3663072073968

Cas d'utilisation

Francois D.
05/10/2021

J utilise cela pour une machine agricole J'utilise cela pour la boulonnerie diverse j utilise pour le serrage de pièce metalique

BC F.
12/03/2018

silent bloc de support moteur support de triangle de suspension Fixation de berceau moteur
