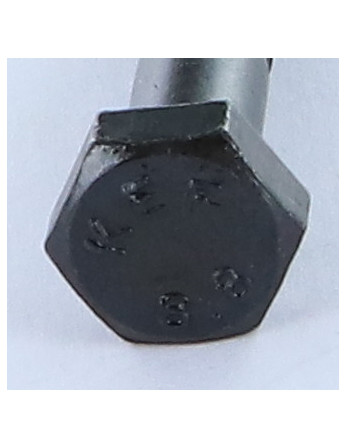

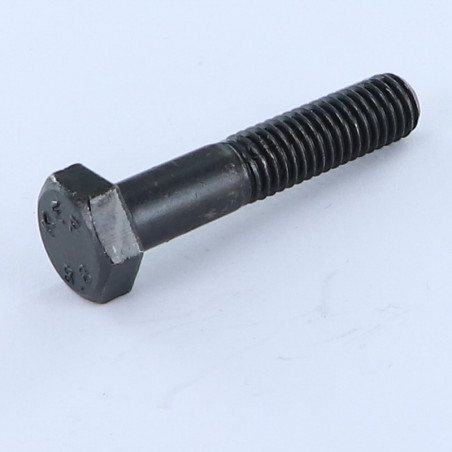

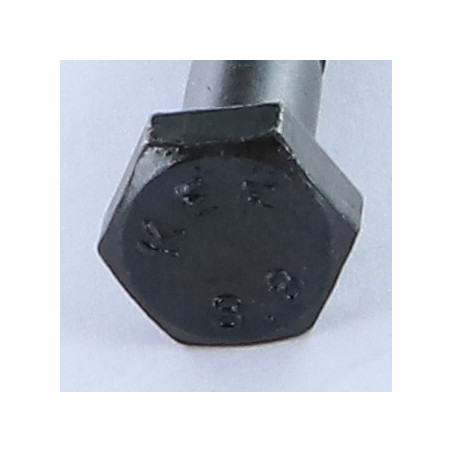

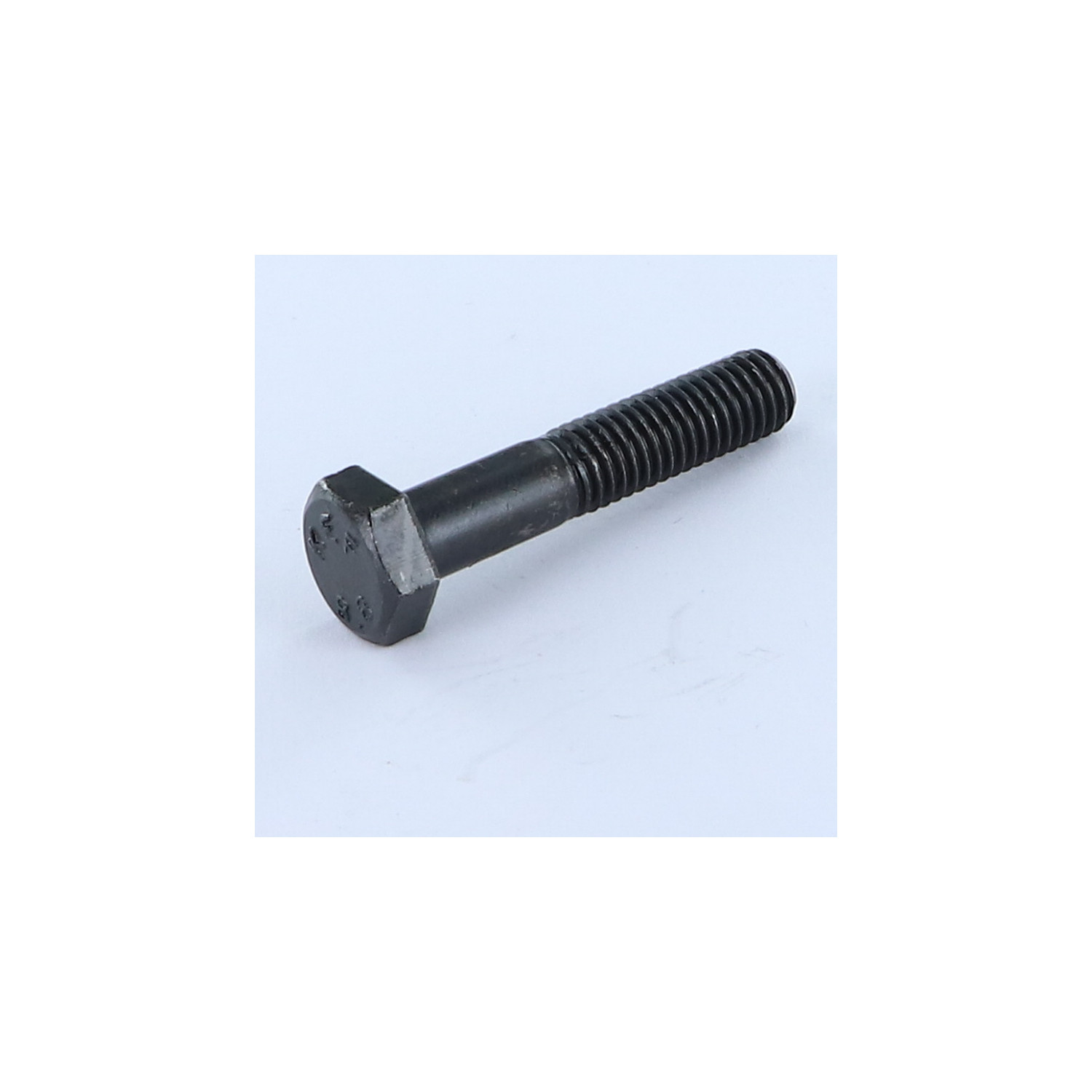

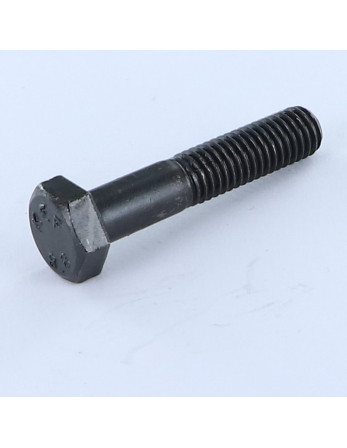

1 x Corps de boulon filetage partiel Tête hexagonale TH M10X40 Classe 8.8 Acier brut

Corps de boulon filetage partiel Tête hexagonale TH M10X40 Classe 8.8 Acier brut

1 x Corps de boulon filetage partiel Tête hexagonale TH M10X40 Classe 8.8 Acier brut

Name: 1 x Corps de boulon filetage partiel Tête hexagonale TH M10X40 Classe 8.8 Acier brut
Brand: Vis Express
SKU: 4110104001
Price: 4.62 EUR
Availability: InStock

Référence 4110104001_1

En stock 11476 Pièces

4,62 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	100
Prix (€ TTC)	4,62 €	9,24 €	11,16 €	32,52 €

ISO4014,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M10X40 Classe 8.8 Acier brut

Conditionnement

1 pièce
10 pièces
30 pièces
100 pièces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M10
Diametre en mm: 9.968 - 9.752
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 40
Clef de: 16
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Couleur: Gris Acier / Noir
Famille de produits: Boulonnerie Tête hexagonale TH
Sous famille de produit: Tête hexagonale
Norme: ISO4014,VS4109
Poids à la pièce: 32.02 GR

En stock 11476 Produits

ean13 3663072073111

Description

Corps de boulon filetage partiel Tête hexagonale TH M10X40 Classe 8.8 Acier brut
Diametre = M10, Longueur = 40, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = ISO4014,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
Surplat/clef	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78	84
Filetage si longueur totale vis < 10	0	0	0	0	0	0	0	0	52	56	60	66	72	78	84	90

Autre références : 3473575411576 AA101000046 TH10X40.8.8 0104B100403 NOR001722 3663072073111

Cas d'utilisation

Gerard G.
09/10/2019

FABRICATIONN D4UN PONT ELEVATEUR AXES CISEAUX
FIXATION BLOCAGE MECANISME DE POUSSEE

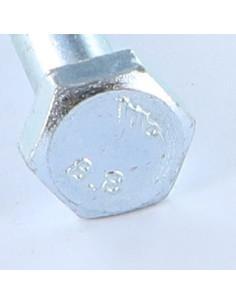

Corps de boulon filetage partiel Tête hexagonale TH M10X40 Classe 8.8 Acier zingué
