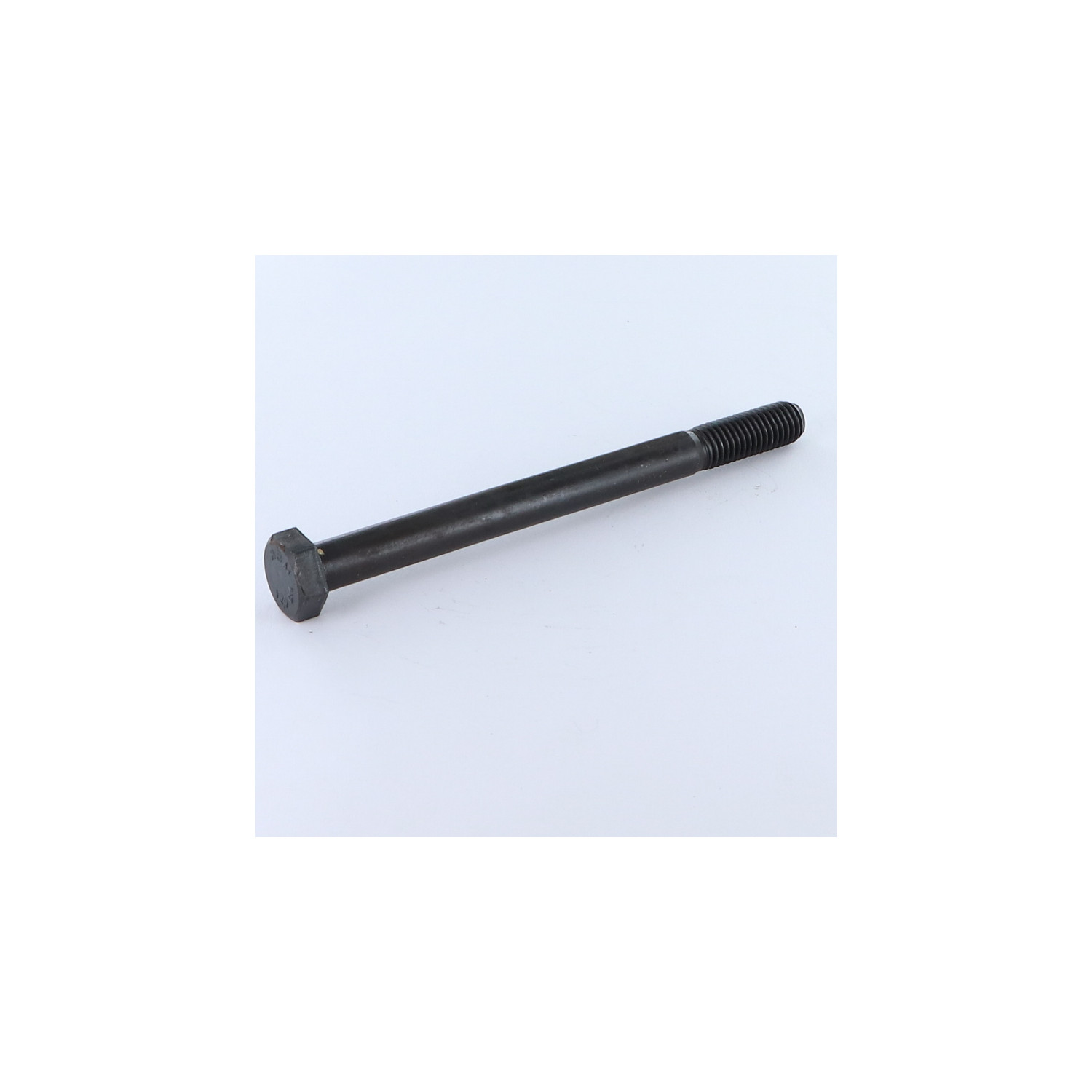

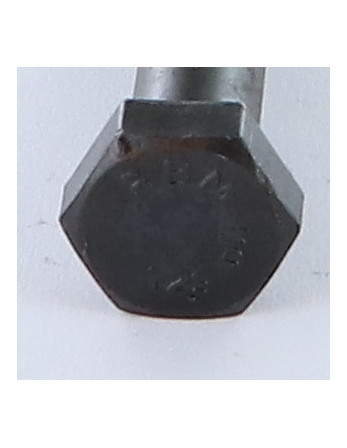

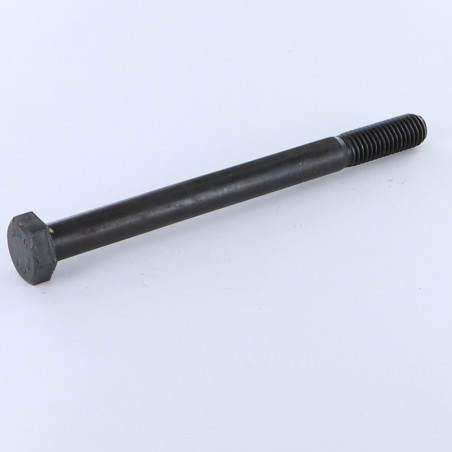

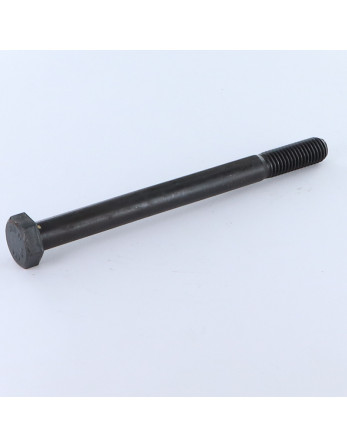

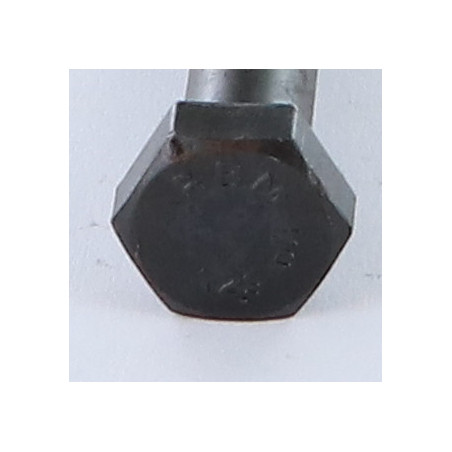

1 x Corps de boulon filetage partiel Tête hexagonale TH M24X220 Classe 12.9 Acier brut

Corps de boulon filetage partiel Tête hexagonale TH M24X220 Classe 12.9 Acier brut

1 x Corps de boulon filetage partiel Tête hexagonale TH M24X220 Classe 12.9 Acier brut

Name: 1 x Corps de boulon filetage partiel Tête hexagonale TH M24X220 Classe 12.9 Acier brut
Brand: Vis Express
SKU: 4213252201
Price: 16.44 EUR
Availability: InStock

Référence 4213252201_1

En stock 10 Pièces

16,44 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	3	5	10
Prix (€ TTC)	16,44 €	49,32 €	82,20 €	164,34 €

DIN 931,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M24X220 Classe 12.9 Acier brut

Conditionnement

1 pièce
3 pièces
5 pièces
10 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M24
Diametre en mm: 23.952 - 23.622
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 220
Clef de: 36
Matiere: Acier brut

Acier brut

L'acier est sensible à la corrosion en milieu humide.

Nos fixations en acier brut peuvent présenter une oxydation en présence d'humidité ou en extérieur. Pour les environnements exposés, privilégiez l'inox ou les fixations traitées anticorrosion.
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 12.9
Couleur: Gris Acier / Noir
Famille de produits: Boulonnerie Tête hexagonale TH
Norme: DIN 931,VS4109
Poids à la pièce: 870 GR
Forme tete: Tête hexagonale

En stock 10 Produits

ean13 3663072331457

Description

Corps de boulon filetage partiel Tête hexagonale TH M24X220 Classe 12.9 Acier brut
Diametre = M24, Longueur = 220, Famille Sous Produits = Tete hexagonale, Classe = 12.9, Matiere = Acier, Norme = DIN 931,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	24	27	30	33
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	15	17	18.7	21
Surplat/clef	8	10	13	17	19	22	24	27	30	36	41	46	50
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	54	60	66	72
Filetage si longueur totale vis > 125	22	24	28	32	36	40	44	48	52	60	66	72	78
Filetage si longueur totale vis > 200	0	0	0	0	0	0	57	61	65	73	79	85	91

Autre références : 3473576781067 3663072331457

Cas d'utilisation

VALENTIN B.
11/09/2024

Boulon de fixation de BRH BHR furukawa sur pelle 5t

Baptiste G.
14/02/2021

Utilisation pour abaisser le différentiel sur un Toyota prado KZJ95 ou VZJ95 Vis pour permettre un abaissement de 25mm ou 1 pouce prado KZJ95 ou VZJ95 Vis pour diff drop 25 mm différentiel avant prado KZJ95 VZJ95 J9

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
