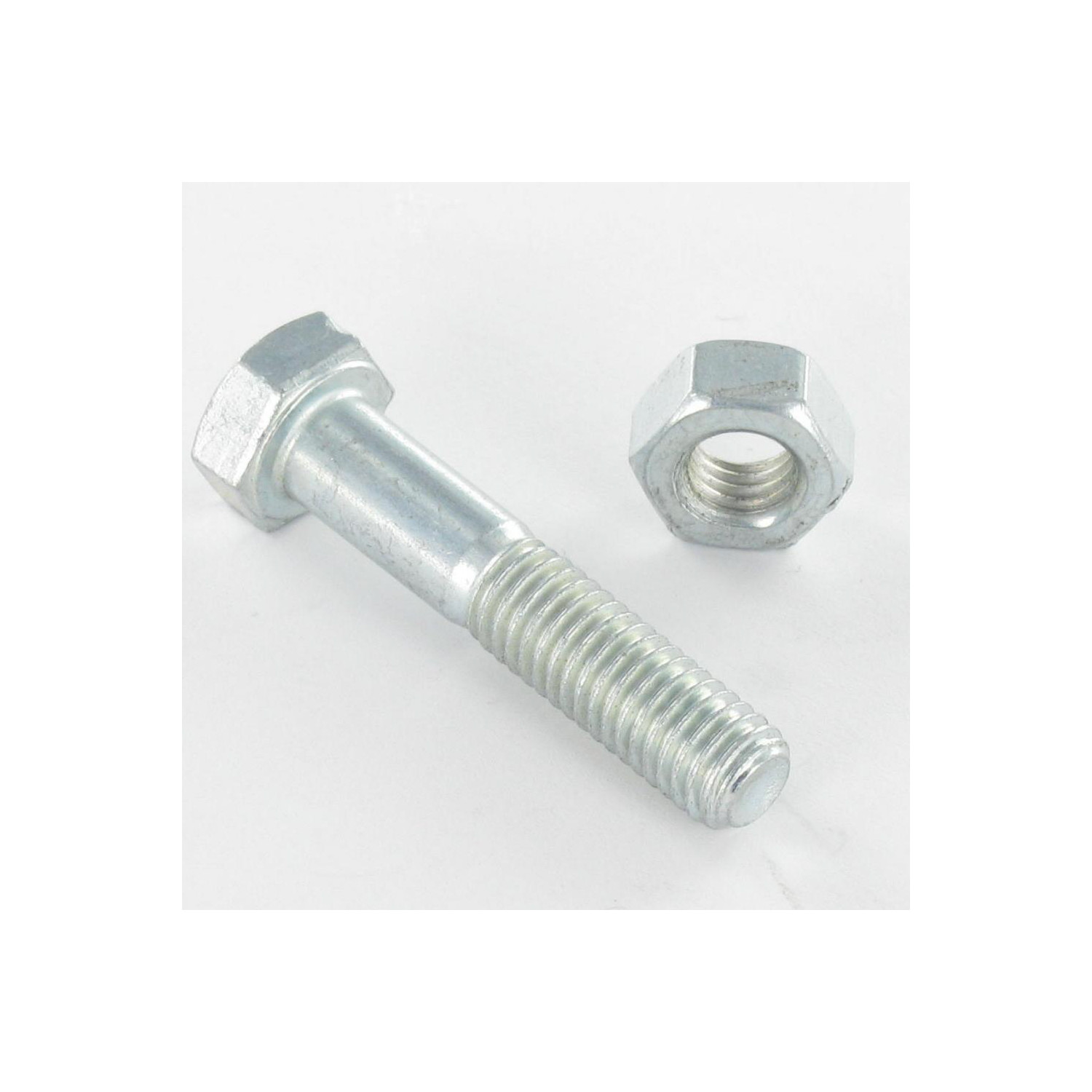

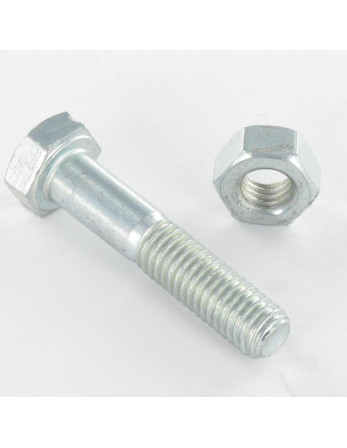

1 x Boulon (vendu avec Ecrou) Tête hexagonale TH M20X50 Acier zingué
| Nombre de pièces | 1 | 5 | 10 | 25 |
| Prix (€ TTC) | 3,06 € | 6,08 € | 9,86 € | 24,66 € |
- Diametre
- M20
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 50
- Clef de
- 30
- Matiere
- Acier
- Revetement de surface
-
Zingué blanc
Zingué blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
-
Gris
- Famille de produits
- Boulonnerie Tête hexagonale TH
- Norme
- ISO4014+4032,VS4109
- Poids à la pièce
- 235 GR
- Forme tete
- Tête hexagonale
Diametre = M20, Longueur = 50, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Matiere = Acier, Norme = ISO4014+4032,VS4109, Famille De Produits = Boulonnerie TH
Guide dimensionnel (en mm)
| Diamètre | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| Epaisseur tete | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 |
| Surplat/clef | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 |
| Filetage si longueur totale vis < 125 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 0 |
| Filetage si longueur totale vis > 125 | 0 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 0 |
| Filetage si longueur totale vis > 200 | 0 | 0 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 |
| b<200 | 0 | 0 | 32 | 36 | 40 | 44 | 48 | 52 | 0 | 0 | 66 |
Autre références : 3473575454740 14248 BZ20*50 2305143 20X50A 2022005OZ 2022005OZ 3052939 BL682050 0ZJ7 BL6/8-20X50- TH120050 300429 40751 19120050 861750 3663072084803
En remplacement de goupille sur du coffrage en acier En remplacement de goupille sur du coffrage en acier En remplacement de goupille sur du coffrage en acier
29/07/2025
Fixation d'un étau sur un établi. Dimension de l'étau : 1M de haut
