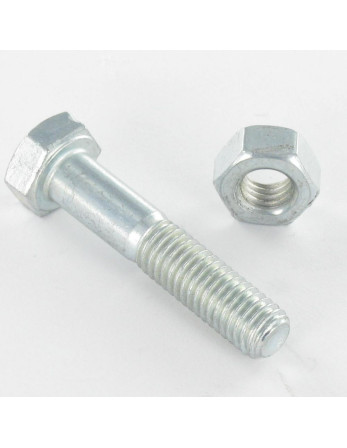

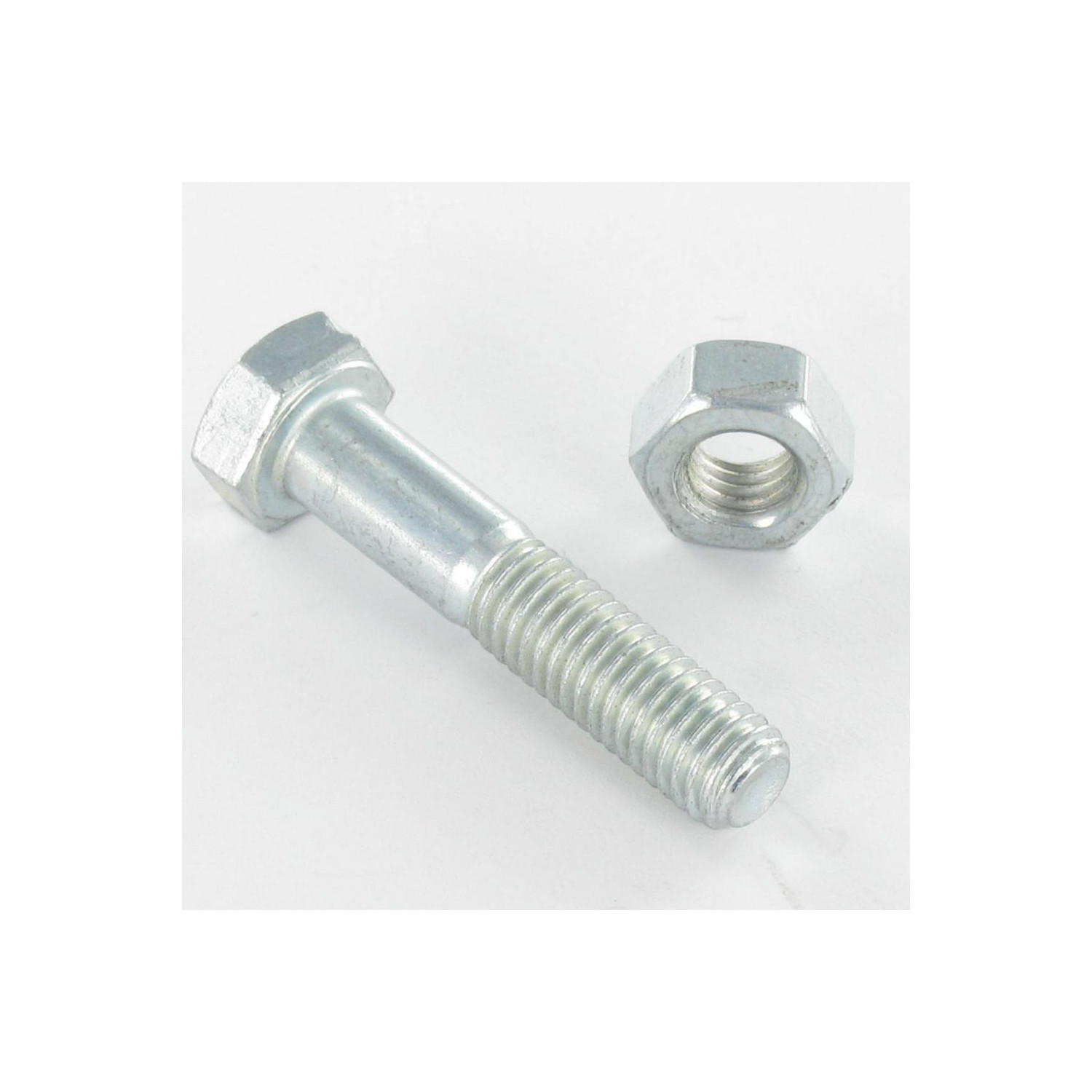

1 x Boulon (vendu avec Ecrou) Tête hexagonale TH M16X290 Acier zingué
- Diametre
- M16
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 290
- Clef de
- 24
- Matiere
- Acier
- Revetement de surface
-
Zingué blanc
Zingué blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
-
Gris
- Famille de produits
- Boulonnerie Tête hexagonale TH
- Norme
- ISO4014+4032,VS4109
- Poids à la pièce
- 494.4 GR
- Forme tete
- Tête hexagonale
Diametre = M16, Longueur = 290, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Matiere = Acier, Norme = ISO4014+4032,VS4109, Famille De Produits = Boulonnerie TH
Guide dimensionnel (en mm)
| Diamètre | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| Epaisseur tete | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 |
| Surplat/clef | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 |
| Filetage si longueur totale vis < 125 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 0 |
| Filetage si longueur totale vis > 125 | 0 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 0 |
| Filetage si longueur totale vis > 200 | 0 | 0 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 |
| b<200 | 0 | 0 | 32 | 36 | 40 | 44 | 48 | 52 | 0 | 0 | 66 |
Autre références : 3617500874573 BZ16*290 BZ16*290 2190035 3663072084506
Jonction poutre 200x200 avec madrier 75x225 pour construction d'un carport
03/10/2022
J’utilise ces boulons de 16x290 pour jumeler de entrait de 8x220 avec une vielle ferme. Mon employeur utilise ces boulons c’est le top Je prend mon bois chez corne
