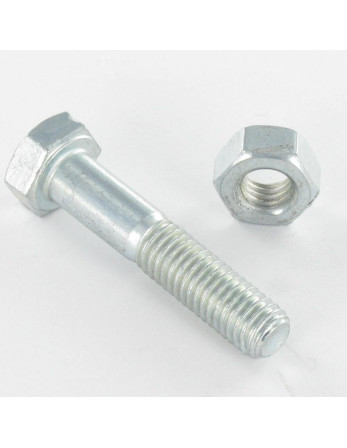

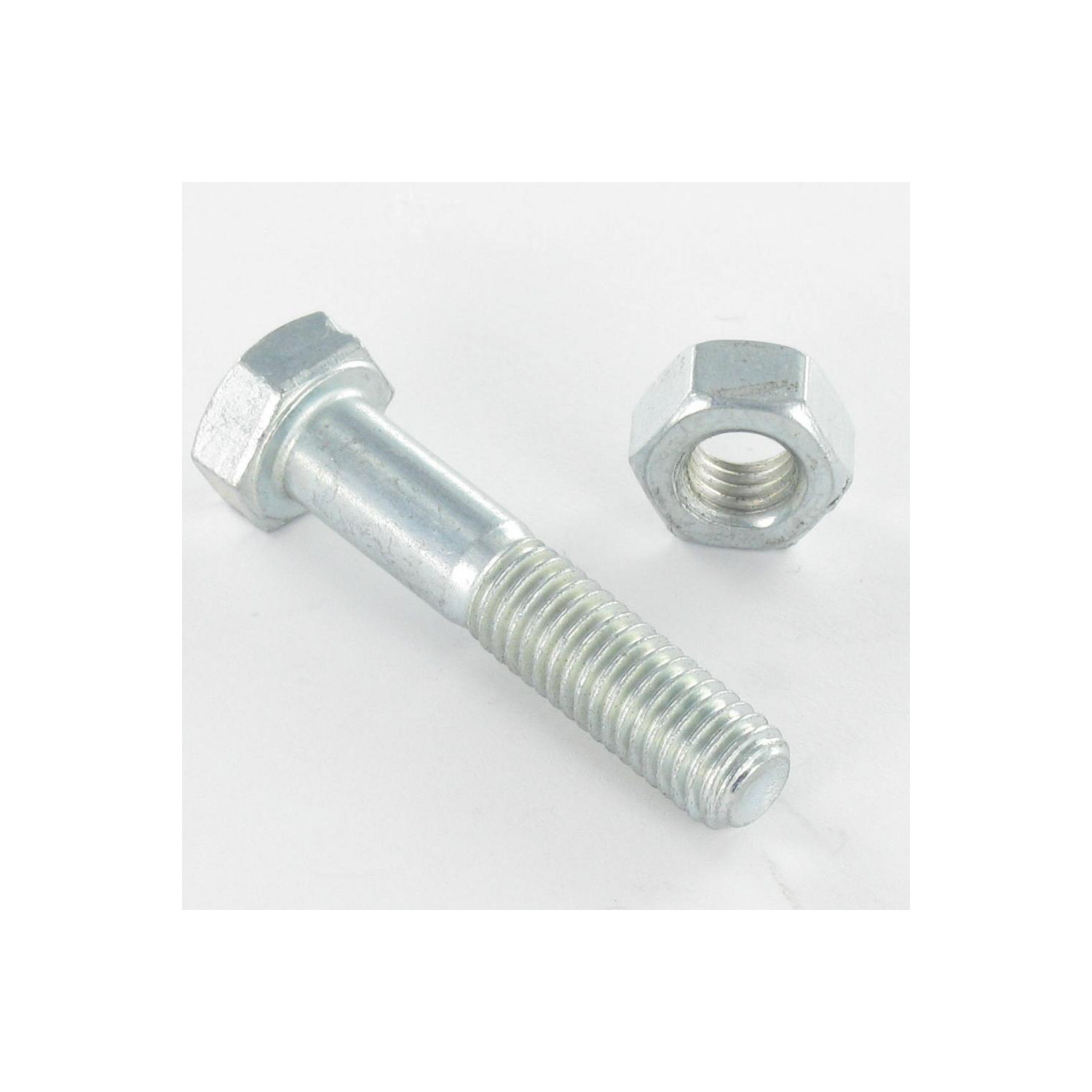

1 x Boulon (vendu avec Ecrou) Tête hexagonale TH M16X90 Acier zingué
| Nombre de pièces | 1 | 5 | 10 | 25 |
| Prix (€ TTC) | 5,10 € | 10,14 € | 10,14 € | 21,48 € |
- Diametre
- M16
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 90
- Clef de
- 24
- Matiere
- Acier
- Revetement de surface
-
Zingué blanc
Zingué blanc
Zinguage 3 à 5 µm
Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).
Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.
Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.
Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.
Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages. - Couleur
-
Gris
- Famille de produits
- Boulonnerie Tête hexagonale TH
- Norme
- ISO4014+4032,VS4109
- Poids à la pièce
- 201.04 GR
- Forme tete
- Tête hexagonale
Diametre = M16, Longueur = 90, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Matiere = Acier, Norme = ISO4014+4032,VS4109, Famille De Produits = Boulonnerie TH
Guide dimensionnel (en mm)
| Diamètre | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| Epaisseur tete | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 |
| Surplat/clef | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 |
| Filetage si longueur totale vis < 125 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 0 |
| Filetage si longueur totale vis > 125 | 0 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 0 |
| Filetage si longueur totale vis > 200 | 0 | 0 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 |
| b<200 | 0 | 0 | 32 | 36 | 40 | 44 | 48 | 52 | 0 | 0 | 66 |
Autre références : 3473575453880 V017160900 V017160900 BHZ16*090 V017160900 401036 606657 BHZ16*090 TH16X90 23580079 20216090Z VMTH16X90 20216090Z 076459 076459 blz1690 BOUTH16X90 76459 0ZHE /AN V017160900 050710 2204.005 QUBO16090 BOULON CHARP 302081 1QBZ1690 25BOUZIN1609 19116090 2120631 V017160900 ATB13 4731 23520 1390090 13300 3663072084223
Fixation de supports de chateau d'eau entre le support et la cuve merci
17/06/2022
utilisé pour fixer couteaux broyeur rivière casalis modèle ba100
