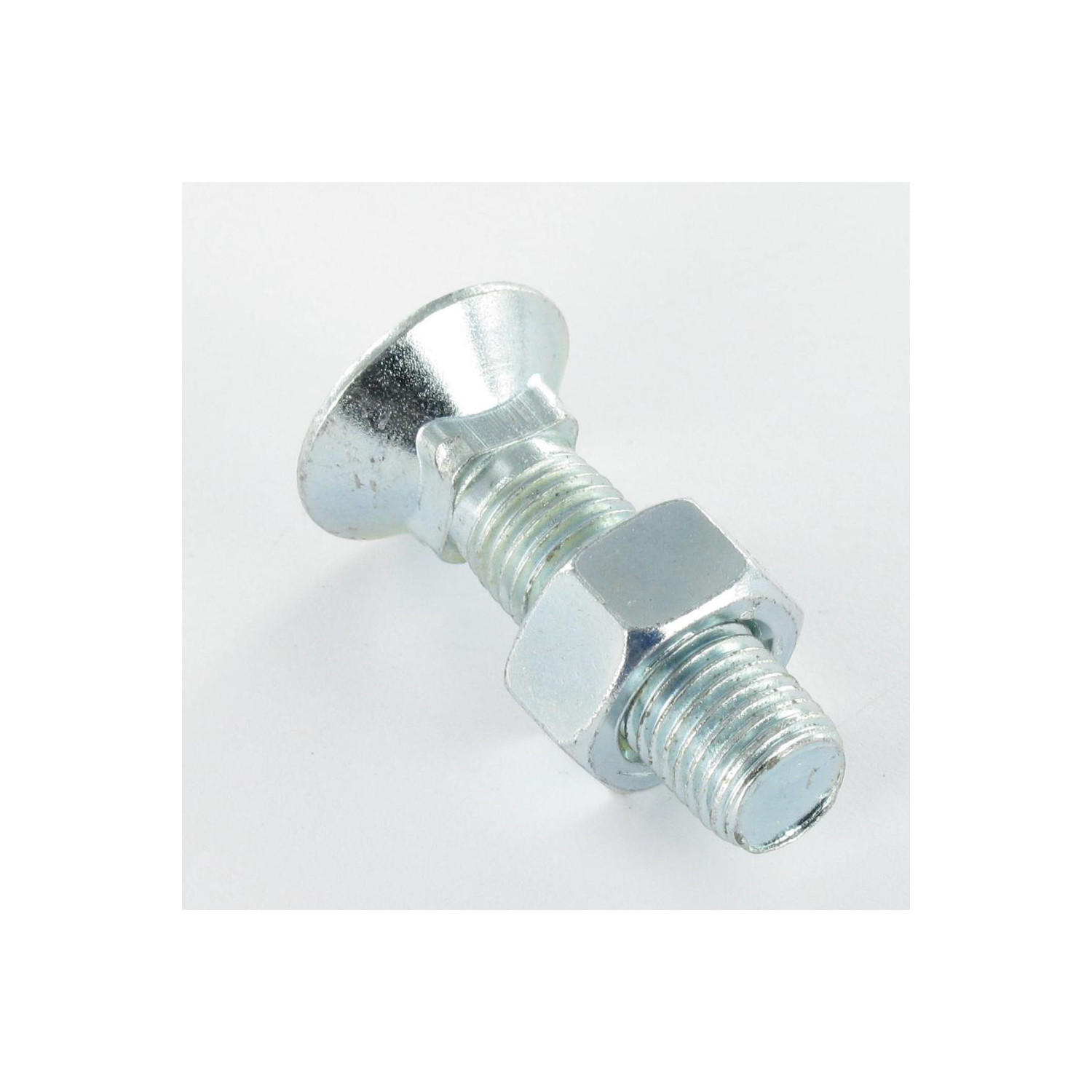

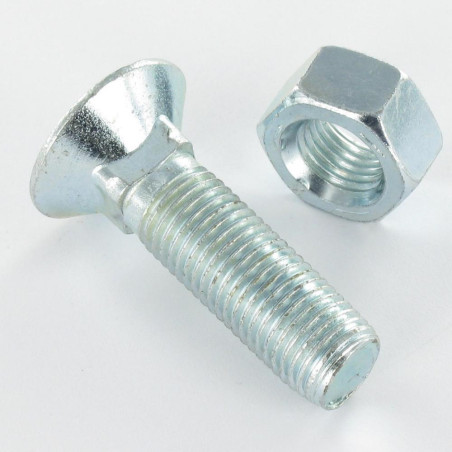

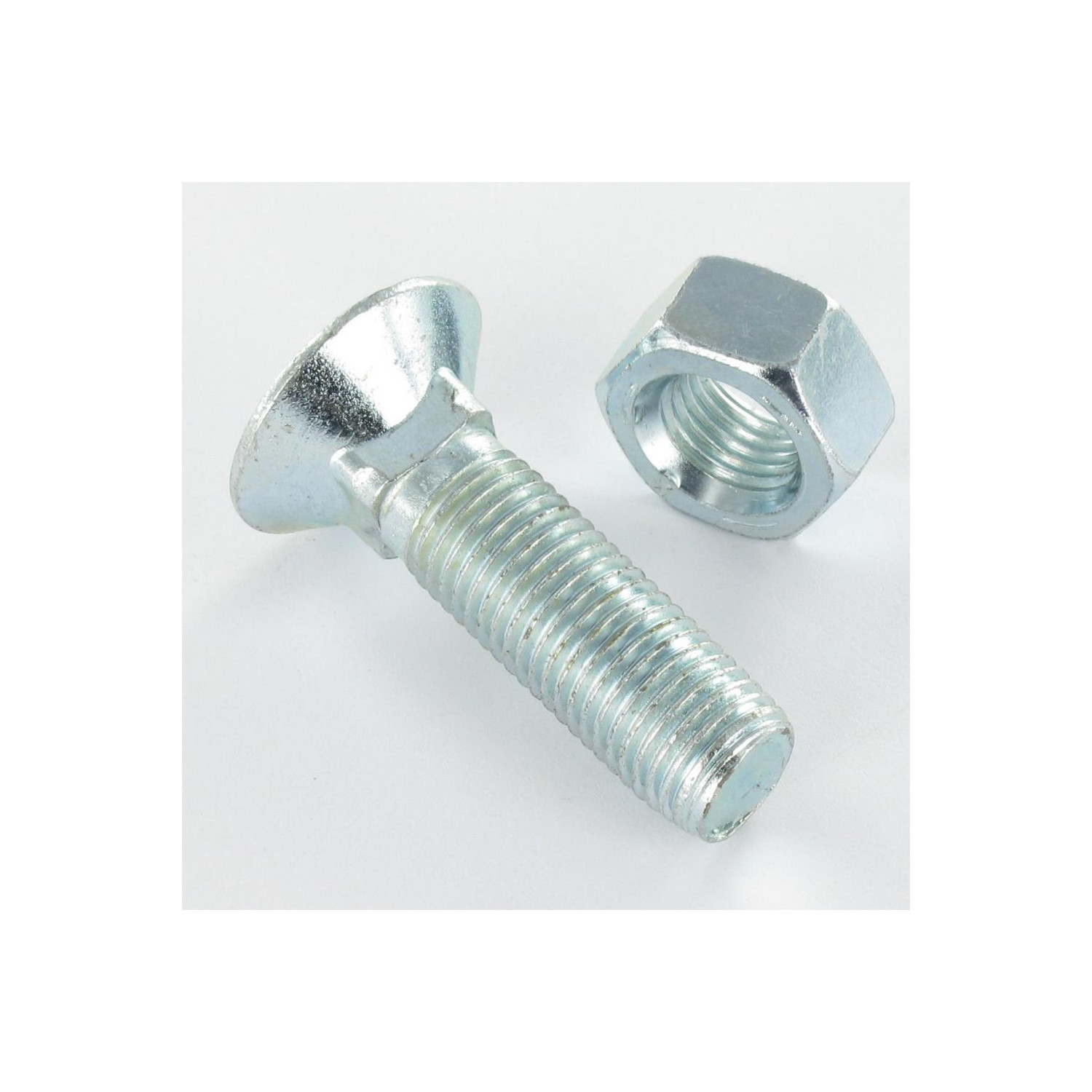

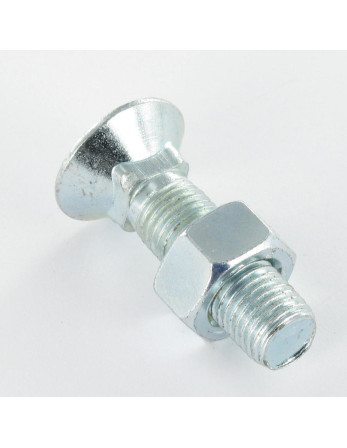

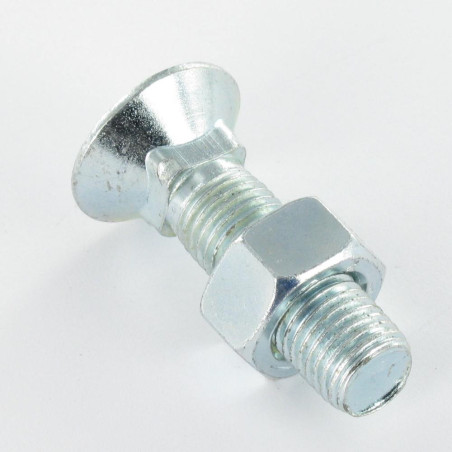

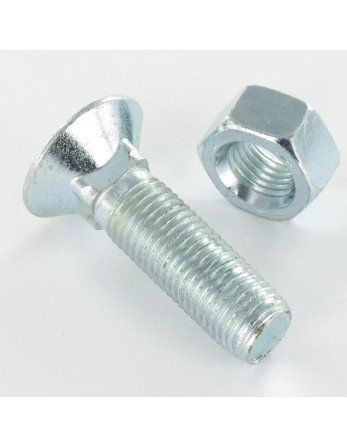

1 x Boulon de charrue TFCC tête fraisée collet carré M14X50 Classe 8.8 Acier zingué

Boulon de charrue TFCC tête fraisée collet carré M14X50 Classe 8.8 Acier zingué

1 x Boulon de charrue TFCC tête fraisée collet carré M14X50 Classe 8.8 Acier zingué

Name: 1 x Boulon de charrue TFCC tête fraisée collet carré M14X50 Classe 8.8 Acier zingué
Brand: Vis Express
SKU: 4225145002
Price: 5.1 EUR
Availability: InStock

Référence 4225145002_1

En stock 7 Pièces

5,10 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25
Prix (€ TTC)	5,10 €	21,60 €	43,14 €	107,88 €

DIN608+DIN934 - Boulon de charrue TFCC tête fraisée collet carré M14X50 Classe 8.8 Acier zingué
1 pouce = 25.4mm

Conditionnement

1 pièce
5 pièces
10 pièces
25 pièces

Livraison rapide (sous 24/48 heures)

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M14
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 50
Clef de: 22
Matiere: Acier
Classe

Classe

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0.6 × 500 = 300 Usage général faible à moyen

8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc

Zingué blanc

Zinguage 3 à 5 µm

Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).

Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.

Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.

Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.

Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages.
Couleur: Gris
Norme: DIN608+DIN934
Poids à la pièce: 93.2 GR
Forme tete: TFCC tête fraisée collet carré
Hauteur de l'ecrou: 11 - 14

En stock 7 Produits

ean13 3663072200890

UPC 4225145002

Description

Boulon de charrue TFCC tête fraisée collet carré M14X50 Classe 8.8 Acier zingué
Diametre = M14, Longueur = 50, Revetement De Surface = Zingue Blanc, Famille Sous Produits = TFCC, Classe = 8.8, Matiere = Acier, Norme = DIN608+DIN934

Guide dimensionnel (en mm)

Diamètre	9(3/8UNF)	10	11(7/16UNF)	12	14
PAS	24FILETS	150	20FILETS	175	200
Diametre tete	17	19	22	24	28
Epaisseur tete	7.5	8	9	10.5	11
CARRE	9.5	10	11	12	14

Autre références : 3617500861481 3663072200890

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
