Goujon dancrage : une fixation robuste pour les charges lourdes
Le goujon dancrageest une solution de fixation mécanique conçue pour réaliser des assemblages solides dans les matériaux durs, notamment le béton. Particulièrement adapté à la fixation de charges lourdes, il est couramment utilisé dans le bâtiment, lindustrie, laménagement extérieur ou encore pour la pose de structures métalliques.
Chez Vis-Express.fr, retrouvez différents goujons dancrage pour bétondisponibles dans de nombreux diamètres et longueurs. Selon les conditions d'utilisation, vous pouvez notamment choisir entre des modèles en acier zinguéet en inox A4, ainsi que différentes dimensions adaptées à vos travaux.
Quest-ce quun goujon dancrage ?

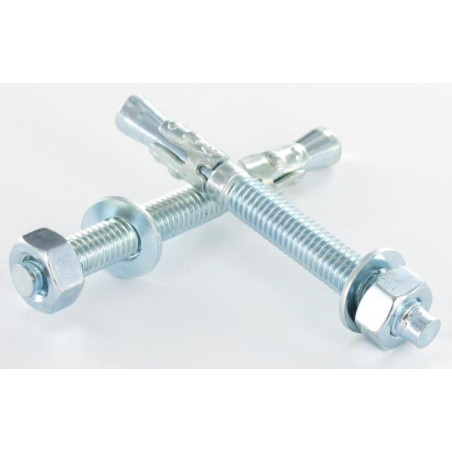

Un goujon dancrageest une fixation métallique composée principalement dune tige filetée, dune bague dexpansion, dun cône, dune rondelle et dun écrou. Contrairement à une vis classique, son maintien dans le support repose sur un principe dexpansion mécanique.
Lors du serrage de lécrou, le cône est entraîné dans la bague. Celle-ci sécarte alors contre les parois du trou de perçage et crée un ancrage mécanique particulièrement résistant.
Ce fonctionnement fait du goujon une solution particulièrement intéressante pour les
fixations pour charges lourdes
.
Dans quels matériaux utiliser un goujon dancrage ?
Le domaine dutilisation dépend avant tout du modèle sélectionné et de son homologation. Le bétonconstitue le support de prédilection de ce type de fixation. Certains modèles sont adaptés au béton non fissuré, tandis que dautres disposent dune homologation permettant leur utilisation dans du béton fissuré.
Selon les caractéristiques indiquées par le fabricant, certains goujons peuvent également être employés dans dautres matériaux pleins. Il est donc indispensable de consulter les caractéristiques techniques de chaque référence avant la pose.
Pour une fixation dans le béton, découvrez notamment notre sélection de
goujons dancrage pour béton
.
À quoi sert un goujon dancrage ?
Le goujon dancrage est principalement utilisé lorsquune fixation mécanique résistante est nécessaire. Il convient à de nombreuses applications professionnelles comme aux travaux daménagement réalisés par les particuliers.
Il peut notamment être utilisé pour fixer :
- des poteaux et platines métalliques ;
- des pieds de poteaux ;
- des garde-corps ;
- des structures et charpentes métalliques ;
- des rails et profilés ;
- des machines et équipements ;
- des éléments de serrurerie ;
- des supports techniques ;
- des clôtures sur dalle béton ;
- des équipements nécessitant une fixation résistante dans le béton.
Le choix du goujon doit cependant toujours être effectué en fonction de la charge, du support et des contraintes propres au chantier.
Comment choisir un goujon dancrage ?
Pour choisir le bon goujon dancrage, il ne suffit pas de sélectionner son diamètre. Plusieurs caractéristiques doivent être prises en compte afin dobtenir une fixation adaptée et durable.
Le diamètre du goujon
Les goujons existent dans différents diamètres tels que M8, M10, M12, M16ou davantage selon les gammes. Le diamètre nécessaire dépend notamment des efforts à reprendre, du matériau support et des caractéristiques définies par le fabricant.
Il est important de ne pas associer automatiquement un diamètre à une charge maximale universelle. Deux goujons de même diamètre peuvent présenter des performances différentes en fonction de leur conception, de leur profondeur dancrage, du béton utilisé et de leur homologation.
La longueur du goujon dancrage
La longueur doit être choisie en tenant compte de lépaisseur de la pièce à fixeret de la profondeur dancrage nécessaire dans le support.
Par exemple, un goujon désigné M10 x 120 correspond généralement à un filetage de diamètre nominal M10 et à une longueur de 120 mm. Pour sélectionner précisément la bonne dimension, reportez-vous aux données techniques indiquant notamment lépaisseur maximale de la pièce à fixer et la profondeur dancrage.
Acier zingué ou inox A4 ?
Les conditions dexposition sont également déterminantes.
Un goujon dancrage en acier zinguéconstitue une solution courante pour de nombreuses applications, notamment en environnement intérieur sec lorsque les caractéristiques du produit le permettent.
Pour les environnements exposés à lhumidité ou nécessitant une résistance supérieure à la corrosion, il est possible de sorienter vers un
goujon dancrage inox A4
, sous réserve de vérifier son adéquation avec l'environnement concerné.
Béton fissuré ou béton non fissuré
Ce critère est particulièrement important dans le cadre dune utilisation professionnelle ou structurelle. Tous les goujons ne disposent pas des mêmes homologations.
Les performances et domaines demploi peuvent notamment être précisés par une Évaluation Technique Européenne (ETE/ETA). Certaines fixations sont homologuées pour le béton non fissuré, tandis que dautres peuvent également être utilisées dans le béton fissuré.
Pour les applications soumises à des exigences particulières charges importantes, sollicitations sismiques, résistance au feu ou contraintes structurelles il convient de respecter scrupuleusement les indications figurant dans lETE et la documentation technique du fabricant.
Comment poser un goujon dancrage dans le béton ?
Une bonne installation est indispensable pour obtenir les performances prévues par le fabricant. Le diamètre et la profondeur de perçage, le nettoyage du trou ainsi que le couple de serrage doivent être respectés.
- Repérez lemplacementde la fixation et vérifiez lépaisseur de la pièce à fixer.
- Percez le bétonavec un foret adapté au diamètre indiqué dans la documentation technique du goujon.
- Respectez la profondeur de perçagepréconisée pour la référence utilisée.
- Nettoyez soigneusement le trouafin déliminer les poussières de forage conformément aux instructions de pose.
- Positionnez la pièce à fixerpuis introduisez le goujon dans le perçage.
- Enfoncez le goujonjusquà la profondeur prévue, en respectant les recommandations du fabricant.
- Serrez lécrou au couple prescrit, idéalement avec une clé dynamométrique lorsque l'application l'exige.
Le serrage provoque lexpansion de la bague contre les parois du trou. Cest ce mécanisme qui permet au goujon de développer sa résistance dans le support.
Attention :il est déconseillé de réduire volontairement le diamètre de perçage par rapport à celui prescrit par le fabricant. Le diamètre, la profondeur du trou et le couple de serrage font partie des paramètres permettant dobtenir les performances prévues pour la fixation.
Quel couple de serrage pour un goujon dancrage ?
Il nexiste pas un couple de serrage unique applicable à tous les goujons. Celui-ci dépend du diamètre, du modèle, du matériau et de lhomologationde la fixation.
À titre dexemple, certaines références proposées sur Vis-Express.fr présentent des couples différents selon leur diamètre. Il est donc préférable de consulter systématiquement la fiche technique de la référence choisie plutôt que dappliquer une valeur générique.
Un serrage incorrect peut empêcher le système dexpansion de fonctionner comme prévu. Pour les fixations techniques, lutilisation dune clé dynamométriquepermet d'appliquer précisément le couple préconisé.
Quelle différence entre goujon dancrage et scellement chimique ?
Le goujon dancrage fonctionne par expansion mécaniquedans le matériau support. Une fois serrée, sa bague exerce une pression contre les parois du trou.
Le scellement chimique repose sur un principe différent : une résine est injectée dans le perçage avant lintroduction dune tige filetée ou dun autre élément dancrage.
Le choix entre ces deux solutions dépend du support, de la charge, des distances aux bords, des entraxes entre fixations et des contraintes du chantier. Il nexiste donc pas de solution systématiquement supérieure à lautre.
Pourquoi choisir vos goujons dancrage sur Vis-Express.fr ?
Vis-Express.fr propose une large sélection de goujons dancragedestinés aux professionnels comme aux particuliers. Vous pouvez sélectionner vos fixations selon leur diamètre, leur longueur, leur matière ou leur domaine dutilisation.
Notre catalogue comprend notamment des goujons en acier zinguéainsi que des modèles en inox A4. Plusieurs références sont proposées avec des conditionnements adaptés aux différents besoins et des prix dégressifs selon les quantités. Les caractéristiques techniques disponibles sur les fiches produits vous permettent de comparer plus facilement les dimensions et paramètres de pose avant votre commande.
FAQ Tout savoir sur les goujons dancrage
Quest-ce quun goujon dancrage ?
Un goujon dancrage est une fixation métallique à expansion utilisée principalement dans le béton et les matériaux pleins compatibles. Le serrage de lécrou entraîne lexpansion dune bague contre les parois du perçage afin dassurer le maintien de la fixation.
Quel goujon dancrage choisir pour du béton ?
Le choix dépend de la nature du béton, de la charge à reprendre, du diamètre du goujon, de sa profondeur dancrage, de lépaisseur de la pièce à fixer et des éventuelles exigences réglementaires. Vérifiez toujours la documentation technique et lhomologation de la référence sélectionnée.
Quelle taille de goujon dancrage choisir ?
La taille doit être déterminée en fonction de lépaisseur de lélément à fixer et de la profondeur dancrage nécessaire. Les dimensions M8, M10, M12 ou M16 correspondent au diamètre nominal du filetage. La charge admissible ne doit cependant pas être déterminée uniquement à partir de ce diamètre.
Peut-on utiliser un goujon dancrage à lextérieur ?
Oui, à condition de choisir un matériau adapté à lenvironnement et de respecter le domaine demploi du produit. Pour les environnements humides ou exposés à la corrosion, un goujon en inox A4 peut être préférable à une version en acier zingué.
Quel diamètre de trou faut-il percer pour un goujon dancrage ?
Le diamètre du perçage doit correspondre à celui indiqué par le fabricant pour la référence utilisée. Il ne faut pas volontairement réduire le diamètre du trou dans lespoir dobtenir une fixation plus résistante.
Faut-il nettoyer le trou avant de poser un goujon ?
Oui, lorsque les instructions de pose du fabricant le prévoient. Les poussières issues du perçage peuvent perturber la mise en place et le comportement de la fixation. Le nettoyage doit être effectué conformément aux indications techniques du produit.
Quelle différence entre un goujon dancrage en acier zingué et en inox A4 ?
Lacier zingué est couramment utilisé pour de nombreuses fixations en environnement intérieur sec. Linox A4 offre une résistance supérieure à la corrosion et convient davantage à certaines applications extérieures ou humides. Le choix définitif dépend toutefois de lenvironnement et des prescriptions techniques du produit.
Quelle est la différence entre un goujon dancrage et une cheville classique ?
Le goujon dancrage est une fixation métallique à expansion principalement destinée aux matériaux pleins et aux applications nécessitant une résistance importante. Le terme « cheville » regroupe quant à lui de nombreux systèmes de fixation destinés à des supports et niveaux de charge très variés.
