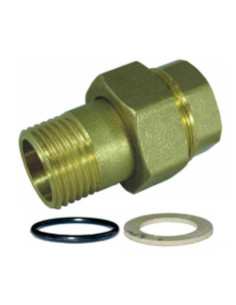

Le raccord union droit Mâle/Femelle en laiton Figure 331 est un raccord démontable conçu pour faciliter le raccordement et la maintenance des installations de plomberie, de chauffage et des réseaux techniques. Grâce à sa conception en 3 pièces avec écrou union, il permet de désolidariser rapidement un équipement ou une portion de tuyauterie sans avoir à faire tourner les canalisations.
Équipé d'un filetage BSP (Gaz), ce raccord union en laiton convient notamment aux installations d'eau froide, d'eau chaude sanitaire, de chauffage, d'air comprimé ainsi qu'aux fluides compatibles avec le laiton.
Caractéristiques du raccord union Figure 331
- Type : raccord union droit démontable
- Figure : 331
- Raccordement : Mâle / Femelle
- Filetage : BSP (Gaz) cylindrique selon ISO 228-1
- Matière : laiton CW617N ou équivalent selon modèle
- Conception : raccord 3 pièces avec écrou union
- Montage : à visser
- Utilisation : plomberie, chauffage, eau, air comprimé et fluides compatibles
À quoi sert un raccord union droit Mâle/Femelle ?
Le principal avantage d'un raccord union Mâle/Femelle est de permettre le démontage d'un élément de l'installation sans avoir à démonter ou faire pivoter toute la tuyauterie. L'écrou union assure la liaison entre les deux parties du raccord et peut être desserré lors d'une opération de maintenance.
Ce type de raccord est particulièrement pratique pour le raccordement de vannes, pompes, circulateurs, filtres, compteurs, collecteurs ou équipements hydrauliques nécessitant un accès régulier pour l'entretien ou le remplacement.
Composition du raccord union laiton Figure 331
Le raccord union droit Figure 331 est généralement constitué de trois éléments principaux :
- un corps avec raccordement mâle ;
- un corps avec raccordement femelle ;
- un écrou union permettant l'assemblage et le démontage du raccord.
Cette conception facilite les interventions sur le réseau et permet de remplacer un appareil sans modifier l'ensemble de l'installation.
Filetage BSP Gaz conforme ISO 228-1
Le raccord union Figure 331 utilise un filetage BSP, couramment appelé filetage Gaz dans les installations de plomberie. Les filetages cylindriques de type BSPP sont normalisés par la norme ISO 228-1.
Lors du montage, le mode d'étanchéité doit être choisi en fonction de la conception du raccord et de l'installation. Pour les raccordements filetés nécessitant une étanchéité sur le filetage, il est possible d'utiliser un ruban PTFE, un fil d'étanchéité ou une pâte d'étanchéité adaptée. La portée de l'union assure quant à elle l'étanchéité entre les deux parties du raccord selon sa conception.
Applications du raccord union droit en laiton
Robuste et polyvalent, le raccord union laiton Mâle/Femelle peut être utilisé dans de nombreuses installations professionnelles et domestiques :
- réseaux de plomberie sanitaire ;
- installations d'eau froide et d'eau chaude ;
- circuits de chauffage central ;
- raccordement de pompes et circulateurs ;
- installation de vannes, filtres et compteurs ;
- raccordement de collecteurs et nourrices ;
- réseaux d'air comprimé ;
- installations industrielles utilisant des fluides compatibles avec le laiton.
Pour une utilisation sur un réseau d'eau destinée à la consommation humaine, il convient de vérifier que la référence sélectionnée dispose des attestations ou certifications réglementaires requises, notamment l'ACS lorsque celle-ci est applicable.
Dimensions du raccord union BSP Figure 331
| Filetage BSP |
Appellation française |
| 3/8" |
12x17 |
| 1/2" |
15x21 |
| 3/4" |
20x27 |
| 1" |
26x34 |
| 1"1/4 |
33x42 |
| 1"1/2 |
40x49 |
| 2" |
50x60 |
Les avantages du raccord union droit Figure 331
- Démontage rapide d'un équipement sans rotation des tuyaux.
- Conception 3 pièces idéale pour les opérations de maintenance.
- Corps en laiton robuste et résistant à la corrosion dans les applications compatibles.
- Filetage BSP Gaz adapté aux installations de plomberie courantes.
- Montage simple à visser.
- Convient à de nombreuses applications en plomberie, chauffage et réseaux techniques.
- Disponible dans plusieurs diamètres BSP pour s'adapter aux différentes configurations d'installation.
Comment choisir son raccord union Mâle/Femelle ?
Pour sélectionner le bon raccord union Figure 331, vérifiez avant tout le diamètre du filetage de votre installation. Les dimensions courantes vont notamment du 3/8" (12x17) au 2" (50x60).
Il est également important de contrôler la nature du fluide, la température et la pression de fonctionnement de l'installation ainsi que les éventuelles exigences réglementaires applicables. Pour les réseaux d'eau potable, choisissez une référence disposant des certifications nécessaires à cet usage.
Pourquoi choisir un raccord union en laiton ?
Le laiton est largement utilisé en plomberie pour sa robustesse, sa bonne résistance à la corrosion et sa facilité de mise en œuvre. Associé à une conception démontable, le raccord union droit en laiton Figure 331 Mâle/Femelle constitue une solution pratique pour réaliser des installations fiables tout en conservant un accès facile aux équipements nécessitant une maintenance.
FAQ – Raccord union droit Figure 331
Qu'est-ce qu'un raccord union ?
Un raccord union est un raccord démontable comportant un écrou central permettant de séparer deux parties d'une canalisation sans devoir faire tourner les tubes ou démonter l'ensemble du réseau.
Quelle est la différence entre un raccord union et un raccord classique ?
Un raccord fileté classique doit généralement être vissé ou dévissé en faisant tourner l'une des pièces raccordées. Le raccord union permet de dissocier les deux parties grâce à son écrou, ce qui facilite fortement les opérations d'entretien.
Que signifie BSP sur un raccord laiton ?
BSP signifie British Standard Pipe. Il s'agit d'un standard de filetage très répandu en plomberie, également désigné en France sous le terme de filetage Gaz.
Peut-on utiliser le raccord Figure 331 pour l'eau potable ?
Oui, sous réserve que la référence utilisée soit spécifiquement homologuée pour cet usage et dispose des attestations réglementaires nécessaires, telles que l'ACS lorsque celle-ci est requise.
Quel produit utiliser pour assurer l'étanchéité du filetage ?
Selon le type de raccordement, l'étanchéité peut être réalisée à l'aide de ruban PTFE, de fil d'étanchéité ou d'une pâte d'étanchéité homologuée. Il convient de respecter les prescriptions du fabricant et les conditions d'utilisation du réseau.
