FILETAGE TRAPEZOIDALE

VS0125

FILETAGE TRAPEZOIDALE (03/2013)

Le pas de vis trapézoïdal est utilisé pour la transmission d'efforts importants et précis. On distingue deux sortes de filets trapézoïdaux :

- Le pas métrique avec des flancs formant un angle de 30°,

- Le système Acmé dont le pas est exprimé en pouces avec des flancs formant un angle de 29°.

Profil trapézoïdal symétrique à 30° ISO :

Non utilisé en visserie-boulonnerie, les filetages trapézoïdaux permettent de réaliser des vis de manœuvre ou des vis pour transmission d'efforts, à un ou plusieurs filets. Ils acceptent mieux les traitements thermiques que les filets triangulaires.

Pas hélicoïdal Ph: il correspond au déplacement axial par tour de vis.

Pas du profil P: il est égal à la distance axiale entre deux flancs homologues consécutifs.

Exemples :

pour une vis à 1 filet Ph = P ; pour une vis à 2 filets Ph = 2P ; pour une vis à n filets Ph = nP.

Remarque :

la norme NF ISO 2901 propose deux possibilités de profils :

- les profils avec vide à fond de filet et sans jeu sur flancs (permettent un meilleur centrage entre la vis et l'écrou ou une concentricité améliorée) ; les profils avec vide à fond de filet et avec jeu sur flancs (d'application plus générale).

Désignation :

Pour les filetages à gauche ajouter les lettres LH en fin de désignation.

Vis ou taraudage à 1 filet : lettre Tr.

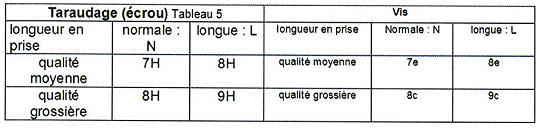

le diamètre nominal (en mm) ; le signe X ; le pas (en mm) ; un tiret ; le chiffre de la tolérance sur flancs et la lettre d'écart.

Exemples :

Tr 40 x 7 - 7e (vis à 1 filet à droite de diamètre nominal 40 mm et de pas P = 7 mm ; en qualité 7e).

Vis ou taraudage à plusieurs filets : lettre Tr, le diamètre nominal (en mm) ; le signe X ; le pas hélicoïdal (en mm) ; entre parenthèses, la lettre P suivie de la valeur du pas du profil P ; un tiret ; la qualité du filetage.

Exemples :

Tr40 x 14 (P7) LH - 8H, pour un taraudage à 2 filets à gauche de diamètre nominal 40 mm, de Pas P = 7mm, de pas hélicoïdal Ph = 14 mm et de qualité 8H.

Profil trapézoïdal symétrique à 29° ACME Threads :

Il est l'équivalent américain (USA) du filet trapézoïdal de l'ISO 2901 normalisé en France. Il est caractérisé par un angle de profil de 29° (contre 30° pour le profil ISO) et des dimensions nominales en pouce. Développés pour les transmissions de mouvements et d'efforts, il existe deux types de filets possibles :

- Un type pour application générale avec 3 classes de tolérance 2G (d'utilisation courante), 3G et 4G présentant un jeu réduit ;

- Un type à filets centrés permettant un centrage de l'écrou par rapport à la vis (concentricité contrôlée) ayant 5 classes de tolérance 2C, 3C, 4C, 5C et 6C (précision grandissante en allant de 2 à 6).

Exemples de désignations :

1 3/8 - 4 ACME - 2GA (vis pour lettre A, d = 1 3/8 = 1,375 pouces, 4 filets par pouce, classe 2G).

1 ¾ - 4 ACME - 2GB - LH (trou taraudé pour lettre B, "LH" vis à gauche, d = 1,75 pouces, 4 filets par pouce, classe 2G).

2 ¾ - 3 ACME - 3GA - 2 - START (vis à 2 filets, d = 2,75 pouces, 3 filets par pouce, classe 3G)
